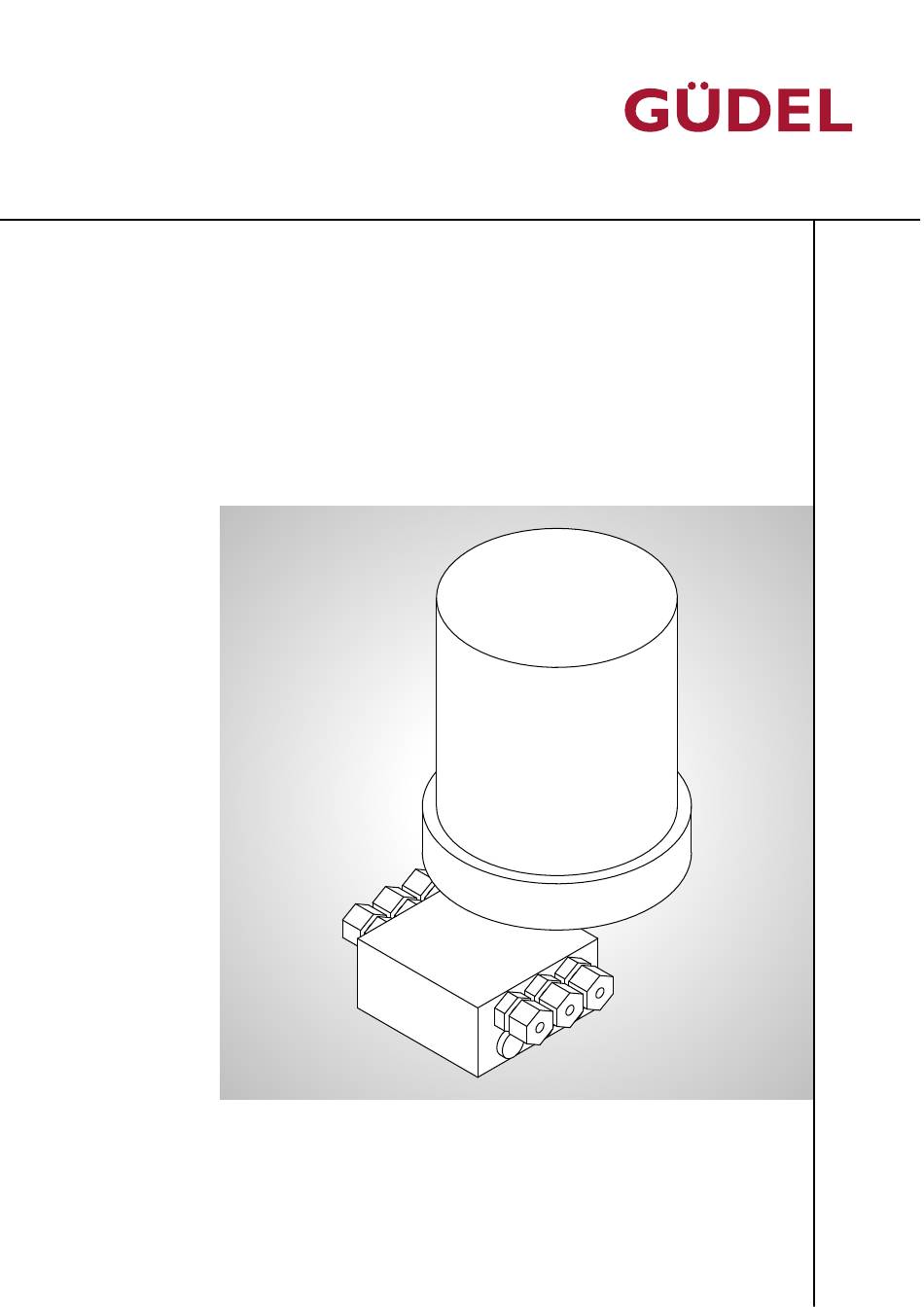

- Seite 1 SERVICEANLEITUNG Automatisches Schmiersystem Memolub HPS Project / Order: B1X.XXXXXXXX Bill of materials: 101XXXXX Serial number: Year of manufacture: 2016...
- Seite 2 © GÜDEL Originalanleitung Diese Anleitung enthält Standard-Abbildungen, daher können Darstellungen vom Original abweichen. Der Lieferumfang kann sich bei Sonderausführungen, Optionen oder technischen Änderungen von den hier beschriebenen Erläute- rungen unterscheiden. Nachdruck der Anleitung, auch auszugsweise, ist nur mit unserer Genehmigung gestattet. Änderungen im Sinne technischer Verbesse- rungen bleiben vorbehalten.
- Seite 3 SERVICEANLEITUNG Automatisches Schmiersystem Memolub HPS Revisionsgeschichte Revisionsgeschichte Version Datum Beschreibung 25.05.2016 Basis Version Tab. -1 Revisionsgeschichte...
- Seite 4 SERVICEANLEITUNG Automatisches Schmiersystem Revisionsgeschichte Memolub HPS...
-
Seite 5: Inhaltsverzeichnis
SERVICEANLEITUNG Automatisches Schmiersystem Memolub HPS Inhaltsverzeichnis Inhaltsverzeichnis Sicherheit 7 Allgemeines ............ - Seite 6 SERVICEANLEITUNG Automatisches Schmiersystem Inhaltsverzeichnis Memolub HPS...
-
Seite 7: Sicherheit
SERVICEANLEITUNG Automatisches Schmiersystem Memolub HPS Sicherheit Sicherheit Allgemeines Lesen Sie diese Anleitung durch, bevor Sie mit dem Produkt arbeiten. Die An- leitung enthält wichtige Hinweise für Ihre persönliche Sicherheit. Die Anlei- tung muss von allen Personen durchgelesen und verstanden werden, die in ir- gendeiner Produktlebensphase am Produkt arbeiten. - Seite 8 SERVICEANLEITUNG Automatisches Schmiersystem Sicherheit Memolub HPS...
-
Seite 9: Aufbau, Funktion
SERVICEANLEITUNG Automatisches Schmiersystem Memolub HPS Aufbau, Funktion Aufbau, Funktion Aufbau Die Automatische Schmierung der Achsmodule besteht aus einem kleinen Schmierstoffspender mit Progressivverteiler mit mehreren Ausgängen. Die Automatische Schmierung schmiert die Führung und Zahnstange der vorhan- denen Achsen automatisch. Die Schmierritzeleinheit schmiert die Zahnstange. -
Seite 10: Funktion
SERVICEANLEITUNG Automatisches Schmiersystem Aufbau, Funktion Memolub HPS Funktion Die Schmierung ist ein wesentlicher Teil der Wartung. Die Hauptelemente einer wirksamen Schmierung für eine optimale Produktivi- tät sind: • Schmierstoffspender • Schmierstelle • Schmiermenge • Schmierzyklus Der MEMOLUB ist ein leistungsstarker (25 bar) und präziser elektromechani- scher Schmierstoffspender. - Seite 11 SERVICEANLEITUNG Automatisches Schmiersystem Memolub HPS Aufbau, Funktion Fig. 2-3 Funktion Progressivverteiler Abb. 2 Nach der Verschiebung des Kolbens I strömt Schmierstoff zur linken Seite des Kolbens II und schiebt ihn in seine rechte Endlage. Der verdrängte Schmier- stoff tritt durch den Ausgang 1 aus.
- Seite 12 SERVICEANLEITUNG Automatisches Schmiersystem Aufbau, Funktion Memolub HPS Fig. 2-5 Funktion Progressivverteiler Abb. 4 Nach der Verschiebung des Kolbens III strömt Schmierstoff zur rechten Seite des Kolbens I und schiebt ihn in seine linke Endlage. Der verdrängte Schmier- stoff tritt durch den Ausgang 3 aus. Die Funktion des Progressivverteilers wird in dem beschriebenen Ablauf fortgesetzt bis sämtliche Ausgänge mit dem...
-
Seite 13: Betrieb
SERVICEANLEITUNG Automatisches Schmiersystem Memolub HPS Betrieb Betrieb Schmierzyklus / Schmiermenge einstellen In der nachfolgenden Tabelle sehen Sie den Schmiermittelverbrach bei der Verwendung der Standardeinstellung. Weitere Einstellungen finden Sie in den Drittfirmenunterlagen MEMOLUB. Der Schmierzyklus beträgt 48 Stunden. Führen Sie Schmierarbeiten jedoch Schmierzyklus spätestens aus, wenn sich erste Spuren von Tribokorrosion (rötliche Verfär-... - Seite 14 SERVICEANLEITUNG Automatisches Schmiersystem Betrieb Memolub HPS...
-
Seite 15: Kartusche Ersetzen
SERVICEANLEITUNG Automatisches Schmiersystem Memolub HPS Kartusche ersetzen Kartusche ersetzen Ersetzen Sie die Kartusche gemäss Drittfirmenunterlagen MEMOLUB. - Seite 16 SERVICEANLEITUNG Automatisches Schmiersystem Kartusche ersetzen Memolub HPS...
-
Seite 17: Batterie Ersetzen
SERVICEANLEITUNG Automatisches Schmiersystem Memolub HPS Batterie ersetzen Batterie ersetzen Ersetzen Sie die Batterie gemäss Drittfirmenunterlagen MEMOLUB. - Seite 18 SERVICEANLEITUNG Automatisches Schmiersystem Batterie ersetzen Memolub HPS...
-
Seite 19: Verwendete Schmiermittel
SERVICEANLEITUNG Automatisches Schmiersystem Memolub HPS Verwendete Schmiermittel Verwendete Schmiermittel HINWEIS Unverträgliche Schmiermittel! Das Mischen verschiedener Schmiermittel beeinflusst deren Eigenschaften! • Mischen Sie niemals verschiedene Schmiermittelsorten • Ersetzen Sie vor dem Verwenden einer anderen Schmiermittelsorte die folgenden Komponenten: ð Abstreifer-Schmiereinheit ð... - Seite 20 SERVICEANLEITUNG Automatisches Schmiersystem Verwendete Schmiermittel Memolub HPS...
-
Seite 21: Störungen, Störungsbehebung
SERVICEANLEITUNG Automatisches Schmiersystem Memolub HPS Störungen, Störungsbehebung Störungen, Störungsbehebung WARNUNG Automatischer Anlauf Bei Arbeiten am Produkt besteht die Gefahr von automatischem Anlauf. Dies kann zu schweren oder tödlichen Verletzungen führen! Bevor Sie im Gefahrenbereich arbeiten: • Sichern Sie allfällige Vertikalachsen gegen Herunterfallen •... - Seite 22 SERVICEANLEITUNG Automatisches Schmiersystem Störungen, Störungsbehebung Memolub HPS Störung Ursache Massnahmen Schmiersystem nicht bestimmbar • Alle möglichen Stö- schmiert nicht rungen prüfen • Störungen gemäss Massnahmen behe- Schmiersystem Speisung MEMOLUB • Prüfen Sie die Batte- schmiert nicht ausgefallen • Ersetzen Sie die Bat- terie gemäss Dritt-...
- Seite 23 SERVICEANLEITUNG Automatisches Schmiersystem Memolub HPS Abbildungsverzeichnis Abbildungsverzeichnis Fig. 2 -1 Aufbau Automatisches Schmiersystem MEMOLUB ....Fig. 2 -2 Funktion Progressivverteiler Abb. 1 ........... 10 Fig. 2 -3 Funktion Progressivverteiler Abb. 2 ........... 11 Fig. 2 -4 Funktion Progressivverteiler Abb. 3 ........... 11 Fig.
- Seite 24 SERVICEANLEITUNG Automatisches Schmiersystem Abbildungsverzeichnis Memolub HPS...
- Seite 25 SERVICEANLEITUNG Automatisches Schmiersystem Memolub HPS Tabellenverzeichnis Tabellenverzeichnis Tab. -1 Revisionsgeschichte ................. Tab. 3-1 Entleerungszeiten der Kartusche ..........13 Tab. 3-2 Schmiermenge pro Schmierzyklus: am Schmierstoffspen- der / an einem Ausgang des Progressivverteilers..... 13 Tab. 6-1 Schmiermittel: Automatisches Schmiersystem Memolub ..19 Tab.
- Seite 26 SERVICEANLEITUNG Automatisches Schmiersystem Tabellenverzeichnis Memolub HPS...
-
Seite 27: Stichwortverzeichnis
SERVICEANLEITUNG Automatisches Schmiersystem Memolub HPS Stichwortverzeichnis Stichwortverzeichnis Aufbau ..........9 Batterie ersetzen ........17 Entleerungszeit Kartusche .... 13 Ersetzen Batterie ........17 Kartusche ........15 Funktion ..........10 Progressivverteiler ....10 Kartusche ersetzen ........15 Progressivverteiler Funktion ........10 Schmiermenge ......... 13 Schmiermittel ........ - Seite 28 SERVICEANLEITUNG Automatisches Schmiersystem Stichwortverzeichnis Memolub HPS...
