- Seite 1 EDIENUNGSANLEITUNG PROFESSIONAL F ONLINE-O INDER MIT RTUNG Vielen Dank für den Kauf unseres FINDERs. Vor dem Start: Lesen Sie die Gebrauchsanleitung aufmerksam durch, bevor Sie den FINDER zum ersten Mal benutzen. Bitte bewahren Sie die Anleitung für spätere Referenzzwecke gut auf.
-
Seite 2: Inhaltsverzeichnis
Nutzung ..........13 Bedeutung LED Leuchten ....14 Technische Daten ......15 Sicherheitshinweise ....... 16 Hinweis zur Entsorgung von Altbatterien ............27 Hinweis zur Entsorgung von Elektrogeräten........ 29 PROFESSIONAL Finder von PAJ mit ONLINE-Ortung V.1.0 DE © PAJ UG (haftungsbeschränkt) -
Seite 3: Lieferumfang
Sicherung Anschluss Stecksicherung für Zündungsstatus Hinweis: Die aktuellste Version dieser Anleitung finden Sie auf: www.paj-gps.de/finder Viel Spaß mit Ihrem PROFESSIONAL Finder wünscht Ihnen das Team von PAJ-GPS! PROFESSIONAL Finder von PAJ mit ONLINE-Ortung V.1.0 DE © PAJ UG (haftungsbeschränkt) -

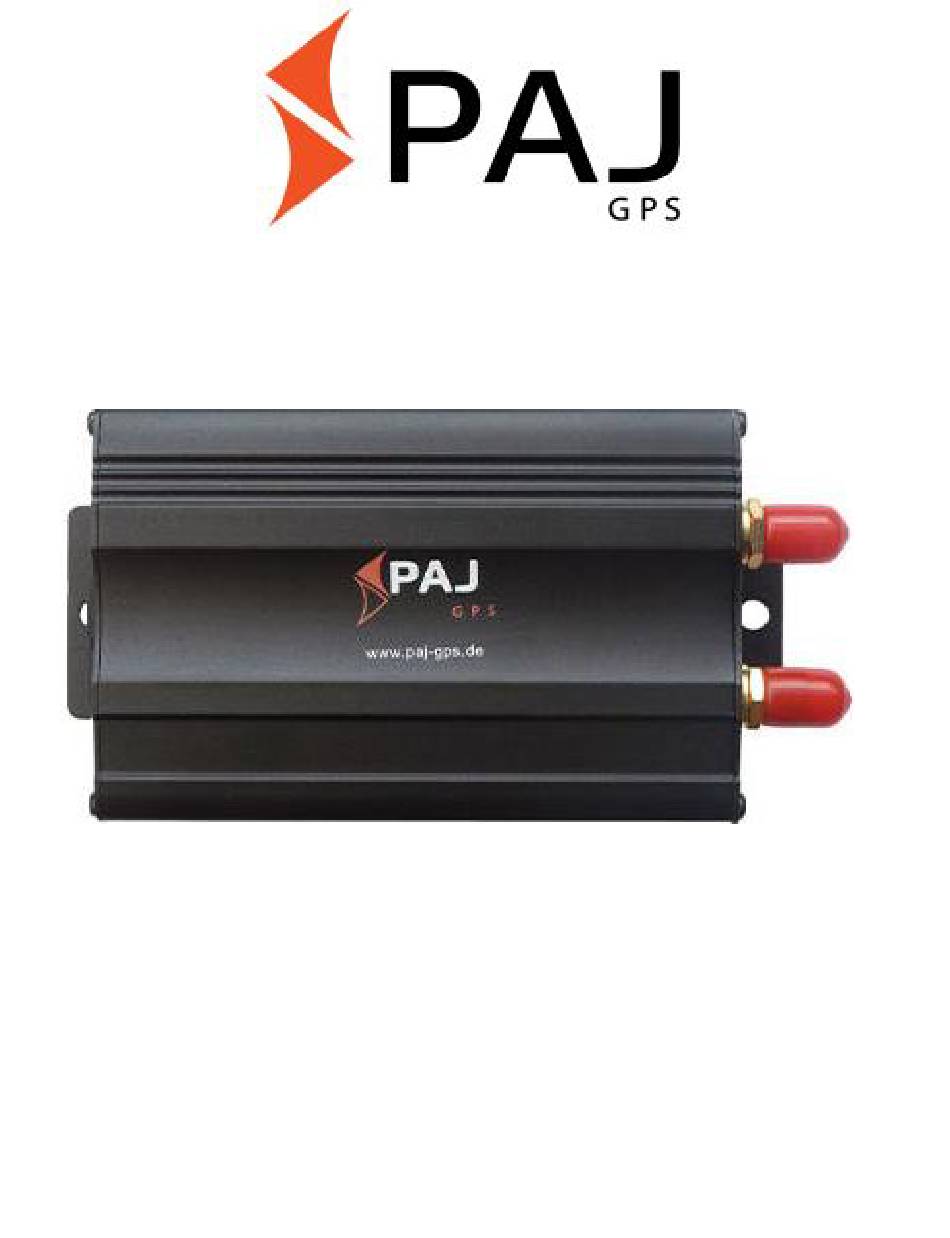

Seite 4: Produktgrafiken
RODUKTGRAFIKEN Vorderseite PROFESSIONAL Finder von PAJ mit ONLINE-Ortung V.1.0 DE © PAJ UG (haftungsbeschränkt) - Seite 5 Rückseite Antenneanschluss zum Empfangen der Signale der Fernbedienung. (Nur bei Anschluss PROFESSIONAL Finder 2.0 aktiv) Kabelbaum Batterie Anschluss Bewegunssensor An-/Aus- LED-Signal (nur bei PROFESSIONAL Finder 2.0 Schalter aktiv) PROFESSIONAL Finder von PAJ mit ONLINE-Ortung V.1.0 DE © PAJ UG (haftungsbeschränkt)
-
Seite 6: Inbetriebnahme
Finders an der Fahrzeugbatterie ist es möglich, dass diese entladen wird, um den PROFESSIONAL Finder Strom versorgen. Prüfen Sie vor dem Anschluss, ob Ihr Fahrzeug über einen Entladeschutz verfügt rüsten diesen gegebenenfalls nach. PROFESSIONAL Finder von PAJ mit ONLINE-Ortung V.1.0 DE © PAJ UG (haftungsbeschränkt) -
Seite 7: Vorderseite
GPS-Antenne verdeckt ist, desto besser ist der Empfang. Hinweis: In der GPS-Antenne ist zur einfachen Befestigung ein Magnet eingebaut und an der GSM-Antenne ist ein beidseitig klebender Klebestreifen angebracht. PROFESSIONAL Finder von PAJ mit ONLINE-Ortung V.1.0 DE © PAJ UG (haftungsbeschränkt) -
Seite 8: Rückseite
Knöpfe auch im Motorraum befestigen. (2.) Schließen Sie das schwarze und rote dünne Kabel an die Batterie an. Die rote Leitung mit der Sicherung ist an Plus (+) PROFESSIONAL Finder von PAJ mit ONLINE-Ortung V.1.0 DE © PAJ UG (haftungsbeschränkt) - Seite 9 Beschädigung des Ladekabels oder des PROFESSIONAL Finders führen. Hinweis: Durch das Anschließen an die Stromversorgung schaltet sich der PROFESSIONAL Finder sofort an und die LED-Leuchten geben ein Signal. PROFESSIONAL Finder von PAJ mit ONLINE-Ortung V.1.0 DE © PAJ UG (haftungsbeschränkt)
- Seite 10 Batterie 12-24V Schwarz Taste Rot/ Schwarz PROFESSIONAL Finder von PAJ mit ONLINE-Ortung V.1.0 DE © PAJ UG (haftungsbeschränkt)
-
Seite 11: Aktivierung
3.4 Aktivierung Um den PROFESSIONAL Finder von PAJ zu nutzen, muss dieser zuvor online aktiviert werden. Gehen Sie hierzu bitte auf start.finder-portal.com und folgen Sie den Anweisungen. PROFESSIONAL Finder von PAJ mit ONLINE-Ortung V.1.0 DE © PAJ UG (haftungsbeschränkt) -
Seite 12: Anschalten
Empfehlenswert für das erstmalige Starten des PROFESSIONAL Finders sind Orte, welche nicht überdacht sind, wie zum Beispiel der Garten oder die Terrasse (nicht in der Wohnung, Garage, Keller oder Ähnlichem). PROFESSIONAL Finder von PAJ mit ONLINE-Ortung V.1.0 DE © PAJ UG (haftungsbeschränkt) -
Seite 13: Nutzung
Smartphones, Tablets oder einem PC anzeigen lassen. Nutzen Sie hierzu unsere App oder gehen Sie auf folgende Website: www.finder-portal.com Das Portal wird Sie bei seinen Funktionen Schritt für Schritt unterstützen. PROFESSIONAL Finder von PAJ mit ONLINE-Ortung V.1.0 DE © PAJ UG (haftungsbeschränkt) -
Seite 14: Bedeutung Led Leuchten
GPS-Signal vorhanden leuchtet konstant Rote LED - GPRS Status IGNAL EDEUTUNG Die rote LED blinkt GPRS Signal vorhanden langsam Die rote LED leuchtet Kein GPRS Signal konstant vorhanden PROFESSIONAL Finder von PAJ mit ONLINE-Ortung V.1.0 DE © PAJ UG (haftungsbeschränkt) -
Seite 15: Technische Daten
GSM 900 MHz(max. 2W) Band DCS 1800 MHz(max. 1W) PCS 1900 MHz(max. 1W) GPS-Chip SIRF3 Chipsatz GSM-/ Simcom Sim340 oder GPRS-Modul Simcom Sim300 GPS-Empfang -159dBm Anschluss 12-24 V externe Batterie PROFESSIONAL Finder von PAJ mit ONLINE-Ortung V.1.0 DE © PAJ UG (haftungsbeschränkt) -
Seite 16: Sicherheitshinweise
Hinweis! Hierdurch wird vor möglichen Sachschäden gewarnt. Bestimmungsgemäßer Gebrauch Lesen Sie sich diese Sicherheitshinweise zu diesem PAJ FINDER, im Folgenden nur GPS- Tracker genannt, sorgfältig vor dem Gebrauch PROFESSIONAL Finder von PAJ mit ONLINE-Ortung V.1.0 DE © PAJ UG (haftungsbeschränkt) - Seite 17 über digitale Positionsbestimmung Ortung Personen, Tieren und/oder Gegenständen. PAJ UG ist nicht verantwortlich dafür gegen derartige Gesetze oder Vorschriften nicht zu verstoßen, dies wird alleinig dem Benutzer zugetragen. PROFESSIONAL Finder von PAJ mit ONLINE-Ortung V.1.0 DE © PAJ UG (haftungsbeschränkt)
- Seite 18 Ladekabel schnellstens vom Stromnetz trennen können, schließen Sie das Netzteil gut zugänglich an. Sollten Sie sichtbare Schäden an Ihrem GPS-Tracker oder Ladekabel bemerken, dann unterlassen Sie Gebrauch. PROFESSIONAL Finder von PAJ mit ONLINE-Ortung V.1.0 DE © PAJ UG (haftungsbeschränkt)
- Seite 19 Öffnen Sie das Gehäuse des GPS Trackers nicht. Überlassen Sie qualifizierten Fachkräften die Reparatur. Sollten Sie jedoch eigenständig Reparaturen durchführen, GPS-Tracker unsachgemäß Anschließen oder ihn falsch PROFESSIONAL Finder von PAJ mit ONLINE-Ortung V.1.0 DE © PAJ UG (haftungsbeschränkt)
- Seite 20 Hitzequellen und hohen Temperaturen ferngehalten wird, z.B. direkte Sonneneinstrahlung in einem Fahrzeug. Bei Missachtung dieses Hinweises kann es zur Zerstörung des Akkus und Überhitzung, Explosion und Feuer führen. PROFESSIONAL Finder von PAJ mit ONLINE-Ortung V.1.0 DE © PAJ UG (haftungsbeschränkt)
- Seite 21 Halten Sie den GPS-Tracker nicht in der Nähe von Metallgegenständen. Wenn Sie den Akku austauschen lassen wollen, dann wenden Sie sich bitte an unseren Support. PROFESSIONAL Finder von PAJ mit ONLINE-Ortung V.1.0 DE © PAJ UG (haftungsbeschränkt)
- Seite 22 Bei mobilen Geräten kann es zu Störungen durch Interferenzen kommen, die die Leistung beeinträchtigen können. Transformatoren und sehr starke Magnetfelder müssen gemieden werden. Andernfalls können hierbei Abweichungen in der Übertragung PROFESSIONAL Finder von PAJ mit ONLINE-Ortung V.1.0 DE © PAJ UG (haftungsbeschränkt)
- Seite 23 Geben Sie den GPS-Tracker niemals in Wasser, in eine Spülmaschine (o.Ä.) und verwenden Sie keinen Dampfreiniger. Korrekte Reinigung: 1. Die Oberfläche kann mit einem leicht PROFESSIONAL Finder von PAJ mit ONLINE-Ortung V.1.0 DE © PAJ UG (haftungsbeschränkt)
- Seite 24 Sie darauf, dass nicht mit Kleinteilen (z.B. Zubehör, o.Ä.) gespielt wird. Dies kann verschluckt werden und zur Erstickung führen. Unterrichten Sie daher Ihr Kind über die Gefahren und die Bedienung des GPS-Trackers. PROFESSIONAL Finder von PAJ mit ONLINE-Ortung V.1.0 DE © PAJ UG (haftungsbeschränkt)
- Seite 25 Hiermit erklärt PAJ UG (haftungsbeschränkt), dass der Funkanlagentyp Tracker, Modell PROFESSIONAL Finder Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.paj- gps.de/konformitaetserklaerung/ PROFESSIONAL Finder von PAJ mit ONLINE-Ortung V.1.0 DE © PAJ UG (haftungsbeschränkt)
- Seite 26 Geben Sie Pappe und Karton zum Altpapier, Folien Wertstoffsammlung. Wenn Sie diese Hinweise missachten, kann es eine Verkürzung der Betriebsdauer des eingebauten Akkus oder allgemein zu Schäden an dem GPS-Tracker führen. PROFESSIONAL Finder von PAJ mit ONLINE-Ortung V.1.0 DE © PAJ UG (haftungsbeschränkt)
-
Seite 27: Hinweis Zur Entsorgung Von Altbatterien
Verpflichtung der Rücknahme lediglich auf die Art der Altbatterien beschränkt, die wir als Neubatterien in unserem Sortiment führen oder geführt haben. Altbatterien vorgenannter Art können Sie PROFESSIONAL Finder von PAJ mit ONLINE-Ortung V.1.0 DE © PAJ UG (haftungsbeschränkt) - Seite 28 Batterien nicht in den Hausmüll gegeben werden dürfen. Bei Batterien, mehr 0,0005 Masseprozent Quecksilber, mehr als 0,002 Masseprozent Cadmium oder mehr 0,004 Masseprozent Blei enthalten, PROFESSIONAL Finder von PAJ mit ONLINE-Ortung V.1.0 DE © PAJ UG (haftungsbeschränkt)
-
Seite 29: Hinweis Zur Entsorgung Von
Elektro- und Elektronikgeräte, die zu Abfall geworden sind, werden Altgeräte bezeichnet. Besitzer von Altgeräten haben diese einer unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Altgeräte gehören insbesondere nicht in den Hausmüll, PROFESSIONAL Finder von PAJ mit ONLINE-Ortung V.1.0 DE © PAJ UG (haftungsbeschränkt) - Seite 30 Wiederverwendung anderen Altgeräten separiert werden. Möglichkeiten Rückgabe Altgeräten Besitzer Altgeräten privaten Haushalten können diese Sammelstellen öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern oder Vertreibern im Sinne des ElektroG PROFESSIONAL Finder von PAJ mit ONLINE-Ortung V.1.0 DE © PAJ UG (haftungsbeschränkt)
- Seite 31 Telekommunikationstechnik wie Computer und Smartphones. Bitte beachten Sie in Ihrem eigenen Interesse, dass für die Löschung der Daten auf den zu entsorgenden Altgeräten jeder Endnutzer selbst verantwortlich ist. PROFESSIONAL Finder von PAJ mit ONLINE-Ortung V.1.0 DE © PAJ UG (haftungsbeschränkt)
- Seite 32 Siedlungsabfall zu erfassen ist. Hersteller-Registrierungsnummer Als Hersteller im Sinne des ElektroG sind wir bei der zuständigen Stiftung Elektro-Altgeräte Register (Benno-Strauß-Str. 1, 90763 Fürth) unter der folgenden Registrierungsnummer registriert: DE33887550 PROFESSIONAL Finder von PAJ mit ONLINE-Ortung V.1.0 DE © PAJ UG (haftungsbeschränkt)
- Seite 33 Haben Sie Fragen? Dann kontaktieren Sie uns einfach, wir helfen Ihnen gerne weiter! PAJ UG (haftungsbeschränkt) Am Wieschen 1 51570 Windeck Deutschland Mail: info@paj-gps.de Telefon: +49 (0) 2292 39 499 59 Web: www.paj-gps.de Viele Grüße, Ihr PAJ-Team...
