Verwandte Anleitungen für Vanderbilt CNE0410
Inhaltszusammenfassung für Vanderbilt CNE0410

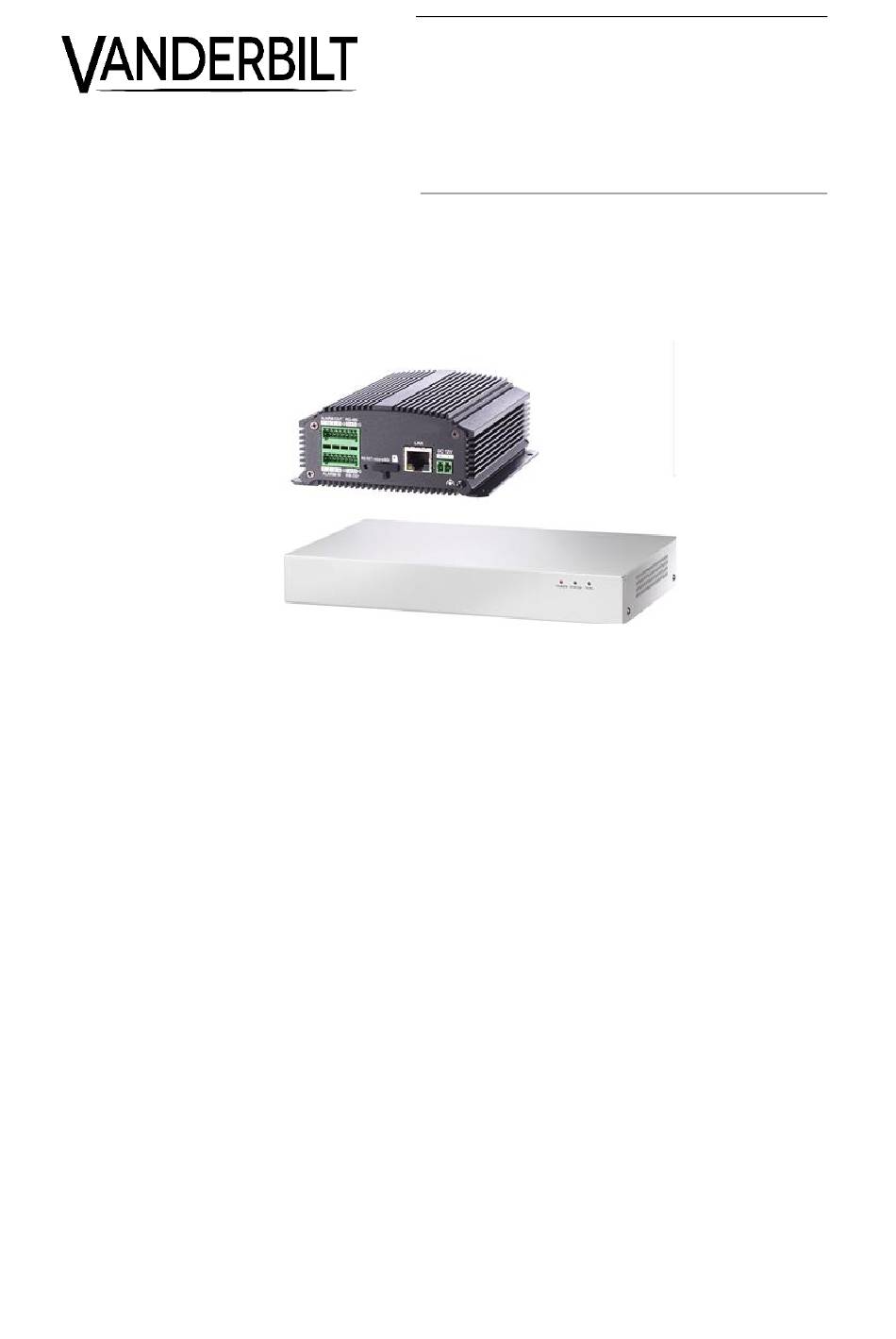

- Seite 1 CNE0410/0810/1610 4/8/16 CH, 4CIF, Dual-Stream, H.264/MPEG4/MPEG2/MJPEG Video Encoder Konfigurationshandbuch...
- Seite 2 Liefermöglichkeiten und technische Änderungen vorbehalten. Data and design subject to change without notice. / Supply subject to availability. © 2016 Copyright by Vanderbilt Wir behalten uns alle Rechte an diesem Dokument und an dem in ihm dargestellten Gegenstand vor. Der Empfänger erkennt diese Rechte an und wird dieses Dokument nicht ohne unsere vorgängige schriftliche Ermächtigung ganz oder teilweise Dritten zugänglich machen oder...
-
Seite 3: Inhaltsverzeichnis
Netzwerkeinstellungen ................34 10.3.1 Konfigurieren der TCP/IP-Einstellungen ..........34 10.3.2 Konfigurieren der Port-Einstellungen ............35 10.3.3 Konfigurieren der DDNS-Einstellungen ..........36 10.3.4 Konfigurieren der PPPoE-Einstellungen ..........38 10.3.5 Konfigurieren der E-Mail-Einstellungen ..........38 10.3.6 Hinzufügen eines Netzwerklaufwerks ............. 40 © Vanderbilt 2016... - Seite 4 RS-485-Einstellungen ................68 Aufnahme/Erfassung-Einstellungen ........... 69 12.1 Konfigurieren der Urlaubseinstellungen ..........69 12.2 Konfigurieren der Zeitplanaufzeichnung/-erfassung ....... 70 Wiedergabe (nur CNE0410) ..............74 Verwalten von Benutzerkonten ............76 14.1 Hinzufügen eines Benutzers ..............76 14.2 Bearbeiten eines Benutzers ..............77 14.3...
-
Seite 5: Sicherheit
Handbuch nicht erwähnt werden oder vom Hersteller genehmigt sind. Verwenden Sie ausschließlich vom Hersteller zugelassene Ersatz- und Zubehör- teile. 1.2.1 Transport Transportschäden Bewahren Sie die Verpackung für zukünftige Transportzwecke auf. Setzen Sie das Gerät weder mechanischen Erschütterungen noch Stoßeinwir- kungen aus. © Vanderbilt 2016... -
Seite 6: Installation
Trennen Sie vor der Durchführung von Wartungsarbeiten immer das Netzkabel und sonstige Kabel von der Hauptstromversorgung ab. Trennen Sie das Gerät vor dem Reinigen von der Netzversorgung ab. Verwenden Sie keine Flüssigreiniger oder Sprays, die Alkohol, Spiritus oder Ammoniak enthalten. © Vanderbilt 2016... -
Seite 7: Bedeutung Schriftlicher Warnhinweise
Gefahrenart WARNUNG Schwere Verletzungen oder Todesfolge VORSICHT Gefahr von leichten Verletzungen oder Sachschäden WICHTIG Möglichkeit von Fehlfunktionen Bedeutung der Gefahrensymbole Die Art der Gefahr wird durch Symbole angegeben. Vorsicht - Gefährlicher Bereich! Vorsicht - Gefährliche elektrische Spannung! © Vanderbilt 2016... -
Seite 8: Richtlinien Und Normen
Die Einhaltung der EU-Richtlinie 2006/95/EC wurde durch Tests gemäß folgender Normen nachgewiesen: Sicherheit: EN 60950-1 Spannungsversorgung: Achten Sie darauf, dass die Netzspannungsversorgung stabil ist und der Gerätenennspannung entspricht. Verwenden Sie eine unterbrechungsfreie Stromversorgung (USV), um bei Spannungsspitzen im Versorgungsnetz den kontinuierlichen Betrieb des Geräts sicherzustellen. © Vanderbilt 2016... -
Seite 9: Technische Daten
Technische Daten Technische Daten Abb. 1 Abmessungen des CNE0410 Abb. 2 Abmessungen des CNE0810 © Vanderbilt 2016... - Seite 10 Technische Daten Abb. 3 Abmessungen des CNE1610 © Vanderbilt 2016...
- Seite 11 Technische Daten Eingänge/Ausgänge CNE0410 CNE0810 CNE1610 16 Composite (BNC 1.0 Vp- 4 Composite (BNC 1.0 Vp-p, 8 Composite (BNC 1.0 Vp-p, p, 75 Ω), PAL/NTSC (autom. 75 Ω), PAL/NTSC (autom. 75 Ω), PAL/NTSC (autom. Videoeingänge Erkennung) Erkennung) Erkennung) 16 Line Level RCA (2.0 Vp- 4 Line Level RCA (2.0 Vp-p,...
-
Seite 12: Bestellangaben
2 kg CNE0810 V54561-C123-A100 8CH IP A/V ENCODER H.264 4 kg CNE1610 V54561-C124-A100 16CH IP A/V ENCODER H.264 Lieferumfang Encoder Adapter Installationshandbuch Software und Dokumentation auf CD Befestigungswinkel für Rackeinbau (nur CNE1610) © Vanderbilt 2016... -
Seite 13: Beschreibung Des Encoders
Compound Streams-Codierung oder Video Stream-Codierung wählbar; Audio- und Videosynchronisation bei Compound Streams-Codierung. Netzwerk: Eine adaptive 10M/100Mbps-Ethernet-Schnittstelle (PoE) beim CNE0410. Eine adaptive 10M/100M/1000Mbps-Ethernet-Schnittstelle beim CNE0810/1610. Zugriff über mehrere Webbrowser: IE, FireFox, Chrome und Safari. Hohe Sicherheit beim Fernzugriff via Webbrowser durch HTTPS. - Seite 14 Die Systemprotokolle können in Betriebsprotokolle, Alarmprotokolle, Ausnah- meprotokolle und Informationsprotokolle eingeteilt werden. Der Benutzer kann alle aufgezeichneten Systemprotokolle nach Datum oder Typ durchsuchen und aufrufen und die Protokolle im Textformat über das Netzwerk exportieren. Vor dem Protokollbetrieb muss eine Netzwerk-HDD/microSD Card angeschlossen werden. © Vanderbilt 2016...
-
Seite 15: Elemente Des Encoders
Beschreibung des Encoders Elemente des Encoders Abb. 4 Vorderseite des CNE0410 BETRIEBS-LED LINE IN AUDIO OUT VIDEO IN AUDIO IN Abb. 5 Rückseite des CNE0410 ALARM IN ALARM OUT RS-232 RS-485 RESET microSD DC12V © Vanderbilt 2016... - Seite 16 Abb. 6 Vorder- und Rückseite des CNE0810 Betriebs-LED Systemstatus-LED Tx/Rx Netzwerkstatus-LED Videoeingang Line In Audioausgang Audioeingang Netzwerk-Port Reset-Taste RS232-Port, RS485-Port Alarmeingang Alarmausgang DC12V-Kabelanschluss Masseanschluss Abb. 7 Vorder- und Rückseite des CNE1610 Betriebs-LED Systemstatus-LED Tx/Rx Netzwerkstatus-LED Videoeingang Line In Audioausgang © Vanderbilt 2016...
- Seite 17 Beschreibung des Encoders Audioeingang Netzwerk-Port Reset-Taste RS232-Port, RS485-Port Alarmeingang Alarmausgang DC12V-Kabelanschluss Masseanschluss © Vanderbilt 2016...
-
Seite 18: Netzwerkparameterkonfiguration
über die gefundenen Geräte angezeigt. Dazu gehören Geräteinformatio- nen wie Gerätetyp, IP-Adresse und Portnummer, Gateway usw. Achten Sie darauf, am Computer mit Administrator-Befugnissen angemeldet zu sein, um die Eventys IP Search Tool-Software installieren und ausführen zu können. © Vanderbilt 2016... -
Seite 19: Modifizieren Von Netzwerkparametern
Netzwerkparameter rechts im Feld "Modify Network Parameters" angezeigt. Bearbeiten Sie die verfügbaren Netzwerkparameter (z. B. IP-Adresse, Port- Nummer und Gateway). Geben Sie im Feld "Password" das Administrator-Kennwort für das Gerät ein und klicken Sie dann auf , um die Änderungen zu speichern. © Vanderbilt 2016... -
Seite 20: Wiederherstellen Des Standardkennworts
Der Seriencode besteht aus einer Reihe von Zeichen kombiniert mit der Startzeit und der Seriennummer des Geräts. Geben Sie den Code im Feld "Serial Code" ein und klicken Sie auf "Restore", um das Standardkennwort wiederherzustellen. © Vanderbilt 2016... -
Seite 21: Zugriff Auf Den Cnexx10 Via Webbrowser
Auf der CNEXX10-Hauptseite müssen Sie das Plug-in herunterladen und in- stallieren. Klicken Sie auf die Liveansicht und befolgen Sie die weiteren Anweisungen. Abb. 11 Plug-in-Download und -Installation Klicken Sie im eingeblendeten Sicherheitshinweis auf "Run" oder "Save". © Vanderbilt 2016... -
Seite 22: Hauptseite
Klicken Sie im eingeblendeten Setup-Dialog auf "Next". Abb. 13 "Next" anklicken Klicken Sie nach Abschluss der Installation auf "Finish", um die Installation der Web-Komponenten abzuschließen. Abb. 14 Installation der Web-Komponenten Hauptseite Nach erfolgreicher Anmeldung kommen Sie automatisch zur Hauptseite. © Vanderbilt 2016... - Seite 23 Zugriff auf den CNEXX10 via Webbrowser Abb. 15 Hauptseite Anzeige der Liveansicht-, Wiedergabe- (nur CNE0410), Anmelde- bzw. Konfi- Menüleiste gurationsseite Geräteliste Anzeige der angeschlossenen Encoder und ihrer Kanäle Fensterteilung Anzeige im 1/4-Teilungsmodus Live-Video-Fenster Anzeige des Livebildes der aktuellen Kamera Nutzung von Funktionen im Liveansicht-Modus (z. B. Liveansicht, Erfassen, Symbolleiste Aufnehmen, Ton ein/aus, Zwei-Wege-Audio usw.)
-
Seite 24: Liveansicht
Aufnahme manuell starten/stoppen e-PTZ aktivieren Vorige Seite Nächste Seite Ton ein/aus 2-Wege-Audio starten/stoppen Zum Liveansicht-Vollbildmodus wechseln Bevor Sie die 2-Wege-Audiofunktion wählen oder Aufnahmen mit Ton machen, wählen Sie bitte "Stream-Typ" für Video und Audio unter 11.2 Konfigurieren der Videoeinstellungen © Vanderbilt 2016... -
Seite 25: Haupt-/Sub-Stream In Der Liveansicht
Das Bild wird als JPEG-Datei auf dem Computer gespeichert. Benutzung der PTZ-Steuerung Bevor Sie anfangen: Achten Sie darauf, dass der Encoder an einer Kamera (Dome) angeschlossen ist, die die PTZ-Funktion unterstützt. Verbinden Sie die Anschlüsse R+ und R- © Vanderbilt 2016... -
Seite 26: Ptz-Bewegungen
Anzeigefenster, wenn sich die Maus an den entsprechenden Positionen befindet. Klicken Sie auf die Richtungsschaltflächen, um die Schwenk/Neige-Bewegung zu steuern. Abb. 19 PTZ-Steuerung Zur Blendensteuerung klicken Sie auf Zoom/Blende/Fokus-Schaltflächen. Die PTZ-Steuerungsschaltflächen werden in der Tabelle unten erläutert: Ein-/Auszoomen Fokus nah/fern Blende offen/geschlossen © Vanderbilt 2016... -
Seite 27: Einrichten/Aufrufen Von Presets
Preset-Szene zu richten. Über das vordefinierte Preset kann jederzeit die gewünschte Preset-Szene abgeru- fen werden. Dazu wählen Sie im Liveansicht-Modus ein vorgegebenes Preset in der Liste aus und klicken dann auf , um es abzurufen. © Vanderbilt 2016... -
Seite 28: Einrichten/Aufrufen Einer Patrouille
Klicken Sie im Liveansicht-Modus in der PTZ-Steuerung auf , um die Pat- rouilleneinstellungen aufzurufen. Wählen Sie in der angezeigten Liste eine Patrouillennummer. Abb. 23 Patrouilleneinstellung Klicken Sie auf die Schaltfläche , um das Fenster "Patrouillenpfad hinzufü- gen" aufzurufen. © Vanderbilt 2016... - Seite 29 Wenn Sie eine Patrouille abrufen, bewegt sich die PTZ-Kamera entsprechend dem vorgegebenen Patrouillenpfad. Wählen Sie im Liveansicht-Modus eine vordefinierte Patrouille in der angezeigten Liste aus und klicken Sie auf , um sie zu starten, und auf , um sie zu stop- pen. © Vanderbilt 2016...
-
Seite 30: Konfigurieren Der Videoparameter
(0-255) einzustellen. Standardwerte sind "128" für Helligkeit, "128" für Kontrast und Farbton, und "136" für Sättigung. Stellen Sie auch Schärfe (0-15) und Rauschunterdrückung (0-3) ein. Die Standardwerte sind "3" für Schärfe und "1" für Rauschunterdrückung. Um die Standardvorgaben wiederherzustellen, klicken Sie auf © Vanderbilt 2016... -
Seite 31: Gerätekonfiguration
Fluss". Automatischer Liveansicht-Start: Aktivieren oder deaktivieren Sie den automati- schen Start der Liveansicht beim Öffnen des Webbrowsers. Ereignisbereich markieren: Aktivieren oder deaktivieren Sie die Markierung des Ereignisbereichs. Wenn diese Funktion aktiviert ist, wird der durch Bewegung aus- © Vanderbilt 2016... -
Seite 32: Geräteparameter
10.2.1 Konfigurieren der Zeiteinstellungen Klicken Sie auf "Remote-Konfiguration> Geräteparameter > Zeiteinstellun- gen", um die Zeiteinstellung aufzurufen. Abb. 29 Zeiteinstellungen Wählen Sie die Zeitzone. Wählen Sie im Auswahlmenü die Zeitzone, in der sich das Gerät befindet. Abb. 30 Zeitzoneneinstellung © Vanderbilt 2016... - Seite 33 , um die Systemzeit im eingeblendeten Kalender einzustellen. Durch Anklicken des Symbols können Sie die Uhrzeit wählen. Abb. 32 Manuelle Zeitsynchronisation Sie können auch das Kontrollkästchen "Synchr. m. Comp.-Zeit" markieren, um die Zeit mit dem lokalen PC zu synchronisieren. © Vanderbilt 2016...
-
Seite 34: Konfigurieren Der Aufnahme-Paketzeit
Klicken Sie auf "Speichern", um die Einstellungen zu speichern. 10.3 Netzwerkeinstellungen 10.3.1 Konfigurieren der TCP/IP-Einstellungen Die Netzwerkeinstellungen müssen korrekt konfiguriert werden, bevor Sie das Ge- rät über ein Netzwerk bedienen können. Klicken Sie auf "Remote-Konfiguration > Netzwerkeinstellungen > TCP/IP", um die TCP/IP-Einstellungen aufzurufen: © Vanderbilt 2016... -
Seite 35: Konfigurieren Der Port-Einstellungen
Klicken Sie auf "Speichern", um die Einstellungen zu sichern. 10.3.2 Konfigurieren der Port-Einstellungen Die Port-Nummer des Encoders kann eingestellt werden (z. B. HTTP-Port, RTSP- Port und HTTPS-Port). Klicken Sie auf "Remote-Konfiguration > Netzwerkeinstellungen > Port", um die Port-Einstellungen aufzurufen: © Vanderbilt 2016... -
Seite 36: Konfigurieren Der Ddns-Einstellungen
Wählen Sie den DDNS-Typ. Vier verschiedene DDNS-Typen sind verfügbar: IPServer, DynDNS, PeanutHull, NO-IP. DynDNS: Geben Sie die Serveradresse für DynDNS ein (z. B. mem- bers.dyndns.org). Geben Sie im Textfeld "Domäne" die von der DynDNS- Website bezogene Domäne ein. © Vanderbilt 2016... - Seite 37 Die Server-IP muss mit der statischen IP-Adresse des PC eingegeben werden, auf dem die IPServer-Software läuft. Abb. 40 IPServer-Einstellungen PeanutHull: Geben Sie Benutzername und Kennwort wie auf der PeanutHull-Website registriert ein. Klicken Sie auf "Speichern", um die Einstellungen zu speichern. Abb. 41 PeanutHull-Einstellungen © Vanderbilt 2016...
-
Seite 38: Konfigurieren Der Pppoe-Einstellungen
Konfiguration > Netzwerkeinstellungen > TCP/IP", bevor Sie die E-Mail-Funktion benutzen. Nehmen Sie die grundlegenden Netzwerkeinstellungen (Remote- Konfiguration > Netzwerkeinstellungen > TCP/IP) vor, um IPv4-Adresse, IPv4- Subnetzmaske, IPv4-Standard-Gateway und den bevorzugten DNS-Server einzurichten. Klicken Sie auf "Remote-Konfiguration > Netzwerkeinstellungen > E-Mail", um den zugehörigen Konfigurierungsdialog aufzurufen: © Vanderbilt 2016... - Seite 39 Absender: Der Name des E-Mail-Absenders. Absender-Adresse: Die E-Mail-Adresse des Absenders. Empfänger wählen: Wählen Sie den Empfänger für die E-Mail. Maximal drei Emp- fänger können eingerichtet werden. Empfänger: Der Name des zu benachrichtigenden Benutzers. Empfängeradresse: Die E-Mail-Adresse des zu benachrichtigenden Benutzers. © Vanderbilt 2016...
-
Seite 40: Hinzufügen Eines Netzwerklaufwerks
IP SAN/NAS-Benutzerhandbuch). Klicken Sie auf "Remote-Konfiguration > Netzwerkeinstellungen > NetHDD", um den zugehörigen Konfigurierungsdialog aufzurufen: Abb. 45 Netzwerk-HDD suchen Sie können nach verfügbaren NAS/IP SAN-Laufwerken im angegebenen Speicherserver suchen, indem Sie die IP-Adresse eingeben. © Vanderbilt 2016... - Seite 41 Wenn als Status für die Netzwerk-HDD "Nicht init." angegeben wird, wählen Sie das Medium in der Liste aus, indem Sie das Kontrollkästchen markieren, und klicken dann auf "Formatieren", um die HDD zu initialisie- ren. Nach Abschluss des Vorgangs wird als HDD-Status "Normal" angezeigt. © Vanderbilt 2016...
-
Seite 42: Konfigurieren Der Snmp-Einstellungen
Markieren Sie das Kontrollkästchen, um "SNMP v1" oder "SNMP v2c2 zu ak- tivieren. Konfigurieren Sie auch "SNMP-Community lesen" (Standard: public), "SNMP-Comm. schreiben" (Standard: private), "Trap-Adresse" (Standard: leer) und "Trap-Port" (Standard: 162. Sie können auch sowohl "SNMP v1" als auch "SNMP v2c" aktivieren. © Vanderbilt 2016... - Seite 43 2. Wenn als Sicherheitslevel "no auth, no priv" ausgewählt ist, können Sie die Parameter "Authent. Algor." und Private-Key-Algorithmus" nicht konfigurieren. Konfigurieren Sie den SNMP-Port (Standardvorgabe: 161). Klicken Sie auf "Speichern", um die vorgenommenen Einstellungen zu bestä- tigen. © Vanderbilt 2016...
-
Seite 44: Konfigurieren Der Qos-Einstellungen
Sie werden nun aufgefordert, das Gerät neu zu starten, um die Einstellungen zu übernehmen. 10.3.9 Konfigurieren der FTP-Einstellungen Die erfassten Bilder können zu einem FTP-Server hochgeladen werden. Klicken Sie auf "Remote-Konfiguration > Netzwerkeinstellungen > FTP", um den zugehörigen Konfigurierungsdialog aufzurufen: © Vanderbilt 2016... -
Seite 45: Konfigurieren Der Socks-Einstellungen
ßerhalb des lokalen Netzwerks (z. B. dem Internet) gesendet werden müssen. Un- terstützt werden SOCKS4 und SOCKS5, wobei SOCKS5 eine zusätzliche Authen- tifizierung bietet, so dass nur befugte Benutzer Zugriff auf einen Server haben. Klicken Sie auf "Remote-Konfiguration > Netzwerkeinstellungen > SOCKS", um den zugehörigen Konfigurierungsdialog aufzurufen: © Vanderbilt 2016... -
Seite 46: Konfigurieren Der Upnp -Einstellungen
Funktion zu aktivieren. Wählen Sie als Mapping-Port-Typ "Auto" oder "Manuell". Bei Auswahl von "Auto" kann die Port-Zuordnung automatisch vom Router übernommen werden. Bei Auswahl von "Manuell" müssen Sie mit Schritt 4 fortfahren, um die Port- Zuordnung zu bearbeiten. © Vanderbilt 2016... -
Seite 47: Konfigurieren Der Https Einstellungen
Abb. 55 UPnPTM-Einstellungen – Manuell 10.3.12 Konfigurieren der HTTPS Einstellungen HTTPS (Hyper Text Transfer Protocol Secure) stellt sicher, dass die Daten mit Secure Socket Layer (SSL) oder Transport Layer Security (TLS) verschlüsselt übermittelt werden. HTTPS ermöglicht die Authentifizierung der kommunizierenden © Vanderbilt 2016... - Seite 48 Klicken Sie auf "OK", um die Einstellungen zu speichern. Aufgabe 2: Erstellen eines autorisierten Zertifikats Klicken Sie auf "Erstellen", um die Zertifikatanfrage zu erstellen: Laden Sie die Zertifikatanfrage herunter und legen Sie sie der vertrau- enswürdigen Zertifizierungsstelle zur Signatur vor. © Vanderbilt 2016...
-
Seite 49: Konfigurieren Der Bonjour Einstellungen
Sie können den Zugriff A auf den Encoder durch bestimmte IP-Adressen gestatten oder untersagen, indem Sie den IP-Adressfilter aktivieren. Es können bis zu 256 IP-Adressen zur Liste (Erlaubt/Verboten) hinzugefügt wer- den. Klicken Sie auf "Remote-Konfiguration > Netzwerkeinstellungen > IP- Adressfilter", um den zugehörigen Konfigurierungsdialog aufzurufen. © Vanderbilt 2016... -
Seite 50: Konfigurieren Einer Multicast-Adresse
Anzahl von Netzwerkkameras zu ermöglichen. Eine Multicast-Adresse umfasst den Class-D IP-Bereich von 224.0.0.0 bis 239.255.255.255. Empfohlen wird die Verwendung eines IP-Adressbereichs zwi- schen 239.252.0.0 und 239.255.255.255. Klicken Sie auf "Remote-Konfiguration > Netzwerkeinstellungen > Weiterfüh- rend", um den zugehörigen Konfigurierungsdialog aufzurufen: © Vanderbilt 2016... -
Seite 51: Konfigurieren Von Ieee 802.1X
Konfigurieren Sie die 802.1X-Einstellungen, einschließlich EAPOL-Version, Benutzername und Kennwort. Die EAPOL-Version muss mit der im Router oder Switch übereinstimmen. Geben Sie den Benutzernamen und das Kennwort für den Zugriff auf den Server ein. Klicken Sie auf "Speichern", um die Einstellungen zu speichern. © Vanderbilt 2016... -
Seite 52: Kameraeinstellungen
Sie die entsprechenden Kontrollkästchen markieren. Legen Sie Zeitformat, Datumsformat und OSD-Anzeigemodus fest, indem Sie die entsprechende Option in der Auswahlliste anklicken. Im Vorschaubild können Sie die Lage der OSD-Anzeige auf dem Bildschirm anpassen, indem Sie den Textrahmen verschieben. © Vanderbilt 2016... -
Seite 53: Konfigurieren Der Text-Overlay-Einstellung
Zeichen ein. Es können bis zu acht Zeichenfolgen bearbeitet werden. Klicken Sie auf "Speichern". Der bearbeitete Text wird daraufhin angezeigt. Im Vorschaubild können Sie die Lage der Textanzeige auf dem Bildschirm anpassen, indem Sie den Textrahmen verschieben. © Vanderbilt 2016... -
Seite 54: Konfigurieren Der Videoeinstellungen
Kamera(s) oder klicken auf "Alle auswählen". Abb. 68 "Kopie/Kamera" Klicken Sie auf "Speichern", um die vorgenommenen Einstellungen zu bestä- tigen. 11.2 Konfigurieren der Videoeinstellungen Klicken Sie auf "Remote-Konfiguration > Kameraeinstellungen > Videoeinstel- lungen", um den zugehörigen Konfigurierungsdialog aufzurufen: © Vanderbilt 2016... - Seite 55 Auflösung: Wählen Sie die Auflösung für die Videoausgabe. Bitratentyp: Wählen Sie als Bitratentyp "Konstant" oder "Variabel". Videoqualität: Wenn als Bitratentyp Variabel gewählt wurde, stehen sechs Videoqualitätsstufen zur Auswahl. Bildrate: Wählen Sie als Bildrate 1-30 fps. © Vanderbilt 2016...
-
Seite 56: Konfigurieren Der Schnappschuss-Einstellungen
Bild kann auf der SD-Karte (sofern unterstützt) oder der NetHDD gespei- chert werden. Die ereignisgesteuerten Schnappschüsse können Sie auch zu ei- nem FTP-Server hochladen. Klicken Sie auf "Remote-Konfiguration > Netzwerkeinstellungen > Schnapp- schuss", um den zugehörigen Konfigurierungsdialog aufzurufen. © Vanderbilt 2016... -
Seite 57: Alarmkonfigurierung Und -Handhabung
In diesem Abschnitt wird erläutert, wie man die Netzwerkkamera so konfiguriert, dass sie auf Alarmereignisse (einschließlich Bewegungserkennung, externer Alar- meingang, Videoverlust, Manipulationsalarm und Ausnahme) reagiert. Diese Alar- mereignisse können Alarmaktionen wie "Überwachungszentrum benachrichtigen", "E-Mail senden" und "Alarmausgang aktivieren" auslösen. © Vanderbilt 2016... -
Seite 58: Konfigurieren Der Bewegungserkennung
Feld aufziehen. Standardmäßig ist als Bewegungserkennungsbereich der gesamte Bildschirm konfiguriert. Klicken Sie auf , um den Vorgang abzuschließen. Klicken Sie auf , um alle Bereiche wieder zu löschen. Bewegen Sie den Schieberegler um die Empfindlichkeit der Kamera einzustellen. © Vanderbilt 2016... - Seite 59 Klicken Sie auf "Speichern", um die Einstellungen zu sichern. Stellen Sie die Aktivierungszeit für die Bewegungserkennung ein. Klicken Sie auf das Register "Aktivierungszeit". Abb. 74 Bewegungserkennung – Aktivierungszeit einstellen Klicken Sie auf "Bearbeiten", um die Aktivierungszeit zu bearbeiten. © Vanderbilt 2016...
- Seite 60 Klicken Sie auf "OK", um die Einstellungen zu sichern. Stellen Sie die Alarmaktionen für die Bewegungserkennung ein. Sie können die Verknüpfungsmethode für den Ereignisfall festlegen. Abb. 76 Bewegungserkennung – Verknüpfungsmethode Wählen Sie das Register "Verknüpfungsmethode", um den zugehörigen Konfigurierungsdialog aufzurufen. © Vanderbilt 2016...
- Seite 61 "FTP-Upload". Akustische Warnung Bei Alarmauslösung ertönt ein Piepsignal. Die CNE0410-Modelle haben kein akustisches Piepsignal. Überwachungszentrum benachrichtigen Bei einem Ereignis wird ein Ausnahme- oder Alarmsignal an die entfernte Alar- meinrichtung geschickt. Der Alarm-Host bezieht sich auf den PC, auf dem der Re- mote Client installiert ist.
- Seite 62 Bei Auswahl von Manuell müssen Sie den Alarmausgang manuell deaktivieren. Klicken Sie auf "Bearbeiten", um den Zeitplan zu bearbeiten. Die Konfi- guration erfolgt wie beim Zeitplan für die Bewegungserkennung. Siehe Schritt 2 Stellen Sie die Aktivierungszeit für die Bewegungserkennung ein. in Abschnitt 11.4.1 Konfigurieren der Bewegungserkennung. © Vanderbilt 2016...
-
Seite 63: Konfigurieren Des Externen Alarmeingangs
Konfigurieren Sie den Zeitplan für den Alarmeingang. Siehe Schritt 2 Stellen Sie die Aktivierungszeit für die Bewegungserkennung ein. in Abschnitt 11.4.1 Konfigurieren der Bewegungserkennung. Klicken Sie auf das Register "Verknüpfungsmethode", um die gewünschten Maßnahmen für den Alarmeingang zu konfigurieren. Siehe Schritt 3 Stellen © Vanderbilt 2016... -
Seite 64: Konfigurieren Des Videoverlustalarms
Sie können Ihre Einstellungen auf andere Alarmeingänge kopieren. Klicken Sie auf "Speichern", um die Einstellungen zu speichern. 11.4.3 Konfigurieren des Videoverlustalarms Klicken Sie auf "Remote-Konfiguration > Kameraeinstellungen > Videover- lust", um den zugehörigen Konfigurierungsdialog aufzurufen: Abb. 83 Videoverlusteinstellungen © Vanderbilt 2016... -
Seite 65: Konfigurieren Eines Sabotagealarms
Siehe Schritt 2 Stellen Sie die Aktivierungszeit für die Bewe- gungserkennung ein. in Abschnitt 11.4.1 Konfigurieren der Bewegungserken- nung. Klicken Sie auf das Register "Verknüpfungsmethode", um die gewünschten Maßnahmen für den Videosabotagealarm zu konfigurieren. Siehe Schritt 3 © Vanderbilt 2016... -
Seite 66: Verwalten Von Ausnahmen
Kanals abdecken, um Ihre Privatsphäre vor einer Liveansicht oder Aufzeichnung zu schützen. Klicken Sie auf "Konfiguration> Kameraeinstellungen> Privatzonen- Maskierung", um den zugehörigen Konfigurierungsdialog aufzurufen. Wählen Sie die Kamera, bei der die Privatzone eingerichtet werden soll. Markieren Sie das Kontrollkästchen "Privatzonen-Maskierung aktivieren", um diese Funktion zu aktivieren. © Vanderbilt 2016... -
Seite 67: Konfigurieren Der Rs-232/485-Einstellungen
11.6 Konfigurieren der RS-232/485-Einstellungen 11.6.1 RS-232-Einstellungen Der serielle RS-232-Port kann für die Konfigurierung durch die Management-Tools des seriellen Ports benutzt werden. Klicken Sie auf "Remote-Konfiguration > Ser. Porteinst. > 232 Serial Port", um den zugehörigen Konfigurationsdialog aufzurufen: © Vanderbilt 2016... -
Seite 68: Rs-485-Einstellungen
Standardvorgaben sind: Baudrate "9600 bps", Datenbit "8", Stoppbit "1", Pari- tät "Kein" und "Flow-Steuerung "Kein". Die Parameter für Baudrate, Adresse und PTZ-Protokoll müssen exakt mit denen der angeschlosse- nen PTZ-Kamera übereinstimmen. Klicken Sie auf "Speichern", um die Einstellungen zu speichern. © Vanderbilt 2016... -
Seite 69: Aufnahme/Erfassung-Einstellungen
Wählen Sie in der Auswahlliste als Urlaubstyp "Nach Monat", "Nach Wo- che" oder "Nach Datum" aus. Wählen Sie das Start- und das Enddatum. Klicken Sie auf OK, um die Einstellungen zu speichern und zu den Ur- laubseinstellungen zurückzukehren. © Vanderbilt 2016... -
Seite 70: Konfigurieren Der Zeitplanaufzeichnung/-Erfassung
Klicken Sie auf "Konfiguration> Kameraeinstellungen> Zeitplaneinstellungen", um Einstellungen für den Aufnahmezeitplan aufzurufen. Wählen Sie die gewünschte Kamera. Klicken Sie auf das Register "Aufzeichnen" oder "Erfassen". Markieren Sie das Kontrollkästchen "Aufnahmezeitplan aktivieren" bzw. "Er- fassungspläne aktivieren", um den Aufnahme-/Erfassungszeitplan zu aktivie- ren. © Vanderbilt 2016... - Seite 71 Konfigurierungsdialog unter "Verkn.-Methode" das Kontrollkästchen "Triggerkanal" markieren. Siehe Schritt 1 Richten Sie den Bewegungser- kennungsbereich ein. in Abschnitt 11.4.1 Konfigurieren der Bewegungs- erkennung. Aufzeichnung/Erfassung bei "Alarm" Bei Auswahl von "Alarm" wird das Videosignal aufgezeichnet, wenn Be- wegung festgestellt wird. © Vanderbilt 2016...
- Seite 72 HDD verbleibt. Nach Ablauf dieser Frist wird die Datei gelöscht. Wenn Sie als Wert "0" wählen, wird die Datei nie gelöscht. Die tatsächli- che Aufbewahrungsdauer für eine Datei solle sich nach der Kapazität der HDD richten. © Vanderbilt 2016...
- Seite 73 Um die Anzeigeeinstellungen der aktuellen Kamera für andere Kameras zu übernehmen, wählen Sie im Feld "Kopie/Kamera" die zu kopierende(n) Kame- ra(s) oder klicken auf "Alle auswählen". Abb. 95 "Kopie/Kamera" Klicken Sie auf "Speichern", um die vorgenommenen Einstellungen zu bestä- tigen. © Vanderbilt 2016...
-
Seite 74: Wiedergabe (Nur Cne0410)
Wiedergabe (nur CNE0410) Wiedergabe (nur CNE0410) Die aufgenommenen Videodateien können aus der Ferne über den Webbrowser wiedergegeben werden. Klicken Sie in der Menüleiste auf die Wiedergabeschaltfläche, um das Wie- dergabefenster zu öffnen: Abb. 96 Wiedergabeseite Klicken Sie in der Geräteliste auf die gewünschte Kamera. - Seite 75 Wiedergabe (nur CNE0410) Abb. 99 Wiedergabe-Symbolleiste Fensterteilungsmodus wählen Wiedergabe/Pause Videowiedergabe beenden Langsam vor Schnell vor Einzelbildwiedergabe Wiedergabe aller Kanäle stoppen Bilder im Live-Ansichtsmodus erfassen Videodateien herunterladen Videobeschnitt starten/stoppen Ton ein/aus Zum Liveansicht-Vollbildmodus wechseln Ziehen Sie die Fortschrittsleiste mit der Maus an die gewünschte Wiederga- beposition.
-
Seite 76: Verwalten Von Benutzerkonten
Konfiguration, entfernte Protokollsuche und 2-Wege-Audio in der entfernten Konfiguration sowie sämtliche Bedienrechte in der Kamerakonfigu- ration. Benutzer: Gastbenutzer haben folgende Befugnisse: lokale Protokollsuche in der lokalen Konfiguration, entfernte Protokollsuche in der entfernten Konfiguration so- wie nur lokale/entfernte Wiedergabe in der Kamerakonfiguration. © Vanderbilt 2016... -
Seite 77: Bearbeiten Eines Benutzers
Bearbeiten Sie "Benutzername" und "Kennwort" und wählen Sie dann den Benutzertyp. Konfigurieren Sie die Benutzerbefugnisse für das eingerichtete Benutzerkon- to, einschließlich grundsätzlicher Erlaubnis und Kamerabetrieb. Klicken Sie auf "OK", um den Vorgang abzuschließen. Um den Administrator zu bearbeiten, benötigen Sie das Administratorkennwort. © Vanderbilt 2016... -
Seite 78: Löschen Eines Benutzers
Löschen eines Benutzers Wählen Sie in den Benutzerinformationen ein Benutzerkonto in der Liste zum Löschen aus. Klicken Sie auf "Löschen". Daraufhin erscheint folgender Hinweis: Abb. 106 Einen Benutzer löschen Klicken Sie auf "OK", um den Vorgang abzuschließen. © Vanderbilt 2016... -
Seite 79: Protokollsuche Und Instandhaltung
Pro Suchvorgang können bis zu 100 Protokolldateien angezeigt werden. Abb. 107 Protokollsuche Klicken Sie auf Schaltfläche , um die Protokolldateien in einem lokalen Verzeichnis zu speichern. 15.2 Anzeigen der Geräteinformationen Klicken Sie auf "Remote-Konfiguration > Geräteparameter > Geräteinformation", um den zugehörigen Dialog aufzurufen: © Vanderbilt 2016... -
Seite 80: Merkmale Des Encoders
Geräteinformationen überprüfen: Modell, Seriennummer, Firm- ware/Encoder-Version, Anzahl der Kanäle, Anzahl der HDDs sowie die Anzahl der Alarmeingänge/-ausgänge. 15.3 Merkmale des Encoders Der serielle RS-232-Port kann für die Konfigurierung durch die Management-Tools des seriellen Ports benutzt werden. © Vanderbilt 2016... -
Seite 81: Fehlerbehebung Und Instandhaltung
2. Überprüfen Sie, ob Benutzername und Kennwort des Encoders korrekt eingegeben wurden. 3. Überprüfen Sie, ob der Encoder-Port korrekt eingege- ben wurde. 16.2 Instandhaltung Klicken Sie auf "Remote-Konfiguration > Instandhaltung", um den zugehörigen Dia- log aufzurufen: Abb. 109 Instandhaltungsdialog © Vanderbilt 2016... -
Seite 82: Neustarten Des Geräts
Abb. 112 Mitteilungsfenster 16.2.3 Importieren/Exportieren der Konfigurationsdatei Die Konfigurationsdateien des Geräts können zur Sicherung nach einem lokalen Gerät exportiert werden. Außerdem können die Konfigurationsdateien eines Geräts von verschiedenen Geräten importiert werden, um sie mit denselben Parametern zu konfigurieren. © Vanderbilt 2016... -
Seite 83: System-Upgrade
Klicken Sie unter "Instandhaltung > Remote-Upgrade" auf "Suche", um die lokale Update-Datei auszuwählen, und dann auf "Upgrade", um den Remote-Upgrade- Vorgang zu starten. Abb. 114 Remote-Upgrade Der serielle RS-232-Port kann für die Konfigurierung durch die Management-Tools des seriellen Ports benutzt werden. © Vanderbilt 2016... -
Seite 84: Entsorgung
Es ist eine Voraussetzung für die Wiederverwendung und Wiederauf- bereitung gebrauchter Elektro- und Elektronikgeräte. Für ausführliche Informatio- nen über die Entsorgung Ihrer Altgeräte wenden Sie sich bitte an die zuständige Behörde, das Abfallentsorgungsunternehmen oder das Geschäft, in dem Sie das Produkt gekauft haben. © Vanderbilt 2016... - Seite 86 Herausgegeben von Vanderbilt © Vanderbilt 2016 Clonshaugh Business and Technology Park Daten und Design können ohne vorherige Ankündigung geändert werden. Clonshaugh Lieferung je nach Verfügbarkeit. Dublin 17 Dokumentnr.: C-300811 Irland Dokumentversion: 2.0 www.vanderbiltindustries.com Stand: 16.2.2016...
