Inhaltszusammenfassung für Duramaxx 10022715

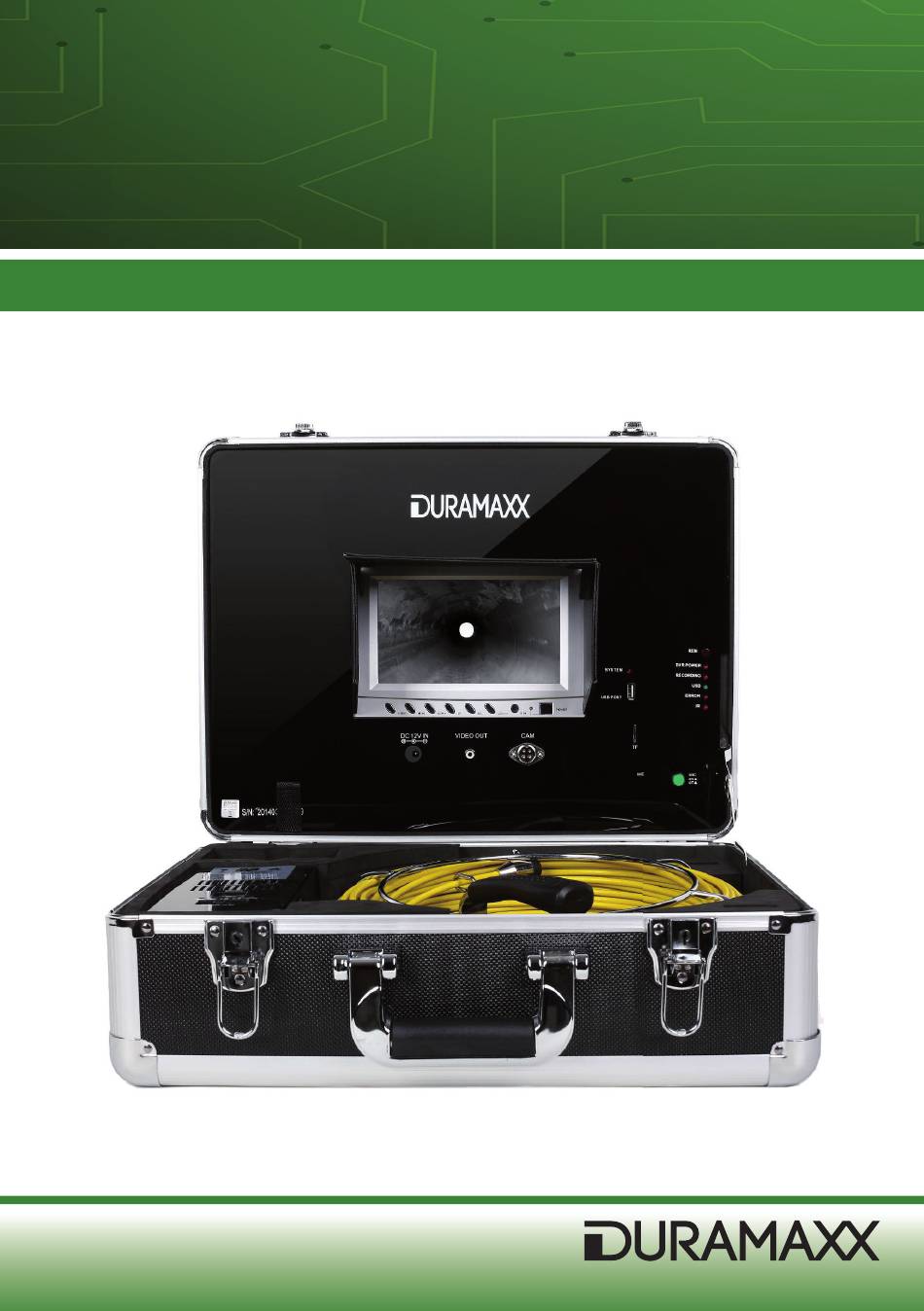

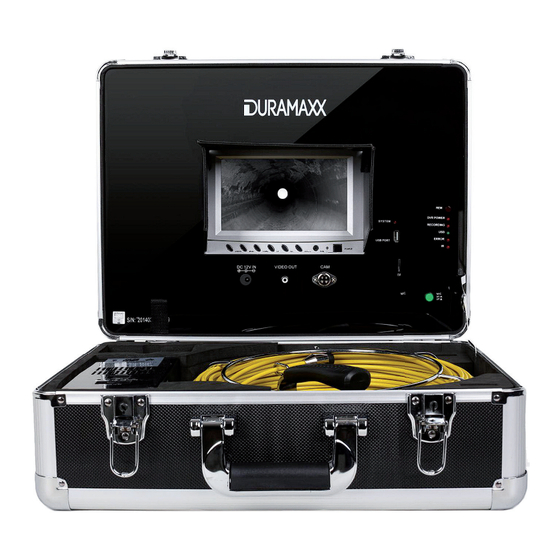

- Seite 1 Inspektionskamera 10022715...
-
Seite 2: Sicherheitshinweise
Sehr geehrter Kunde, Wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befolgen Sie diese, um möglichen technischen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Sicherheitshinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Sicherheitshinweise •... - Seite 3 Bestimmungsgemäßer Gebrauch • Dieses Gerät dient der Inspektion von Rohren mit einem Durchmesser von 25–120mm. Es ist ausschließlich für diesen Zweck bestimmt und darf nur zu diesem Zweck ver- wendet werden. Es darf nur in der Art und Weise benutzt werden, wie es in dieser Gebrauchsanleitung beschrieben ist.
- Seite 4 Geräteübersicht 1 AV-Auswahl-Knopf 10 Stromversorgung/Auflade-Umschalter 2 Menü 11 DC 12 V Ausgangs-Kabel 3 Runter-Taste 12 DC 12V Eingang 4 Hoch-Taste 13 Video-Ausgang 5 Menü-Hoch/Runter 14 Kamera-Anschluss 6 LED AN/AUS 15 SD-Karten-Slot 7 AN-/AUS-Taste 16 Mikrofon 8 TFT-Bildschirm 17 USB-Port 9 Lade-Anschluss 18 Sonnenschutz Kamera-Kopf Kabel-Rolle...
- Seite 5 Fernbedienung 1. Enter: Zum Ansehen und Abspielen der Videos 2. Hoch: Navigation nach oben / zum vorherigen Menü-Punkt 3. REC: Aufnahme starten 4. Setup: System-Einstellungen und Aufnahme-Funktionen 5. Power: System einschalten 6. Runter: Navigation nach unten / zum nächsten Menü-Punkt 7.
-
Seite 6: Systemmenü-Einstellungen
Mit einem Video-Kabel können Sie das Bild auch auf einem größeren Bildschirm dar- stellen. 10. Entfernen Sie nach Abschluss der Arbeit die Kamera aus dem Rohr. Schrauben Sie die Kamera ab und reinigen Sie sie mit einem sauberen, weichen, trockenen Tuch und bringen Sie sie auf ihre vorherige Position. - Seite 7 System Software-Version anzeigen, Produkt-Version-Anzeigen, freien und verwendeten Speicher anzeigen (wenn USB- oder SD-Speicher verbunden sind. Record-Setup Wählen Sie zwischen USB und SD als Zielspeicher Play-Mode Abspielmodus wählen Master-Reset Master-Reset: OK drücken um das Gerät zurückzusetzen Firmware-Update Firmware-Update: wählen Sie den Speicherort, an dem die neue Firmware gespeichert ist Browse-File Browse-File: Zeigt alle Dateien auf dem aktuellen SD- oder USB-...
- Seite 8 Drücken Sie Taste 7 auf der Fernbedienung, um die Aufnahme zu stoppen. Drücken Sie Taste 1 auf der Fernbedienung, um die Aufnahme abzuspielen. Drücken Sie Taste 4 auf der Fernbedienung, um Ihre Aufnahmen zu verwalten. Alter- nativ können Sie auch „Play Video“ am Bildschirm drücken. Hinweis: Das Aufnahme- System benötigt manchmal 10 -20 Sekunden zur Kalibrierung.
- Seite 9 Codec-Installation Falls Sie die Dateien auf Ihrem Computer nicht wiedergeben können, installieren Sie die Codec-Software von der beliegenden CD-ROM. Alternativ erhalten Sie die Software kosten- los unter dieser Webadresse: kmplayer.en.softonic.com/download. Legen Sie die CD-ROM ein, klicken Sie auf folgendes Symbol und folgen Sie den Installationsschritten wie auf den folgenden Bildern dargestellt.
- Seite 10 Schritt 4 Schritt 5...
- Seite 11 Schritt 6 Schritt 7...
- Seite 12 Schritt 8 Schritt 9...
-
Seite 13: Akku Aufladen
Akku aufladen Stecken Sie den Auflade- Adapter in eine Steckdose und den Ladeanschluss. Drücken Sie die Akkutaste während das Gerät aus- geschaltet ist. Der Akku kann auch aufgeladen werden, während das Ge- rät eingeschaltet und in Benutzung ist. Ein kom- plett entleerter Akku kann allerdings nur aufgeladen werden, wenn das Gerät... -
Seite 14: Hinweise Zur Entsorgung
Problem Mögliche Ursache und Lösung Keine Aufnahme 1. Drücken Sie die Video Taste und wechseln Sie zu „Video 2“ 2. Drücken Sie die Power-Taste. Die Monitor Leuchte sollte grün aufl euchten 3. Verwenden Sie einen anderen USB-/SD-Speicher und versuchen Sie es erneut. Fehlerhafte Schalten Sie das Gerät aus, starten Sie es neu und versuchen Sie Aufnahme...
