Inhaltszusammenfassung für viass pro

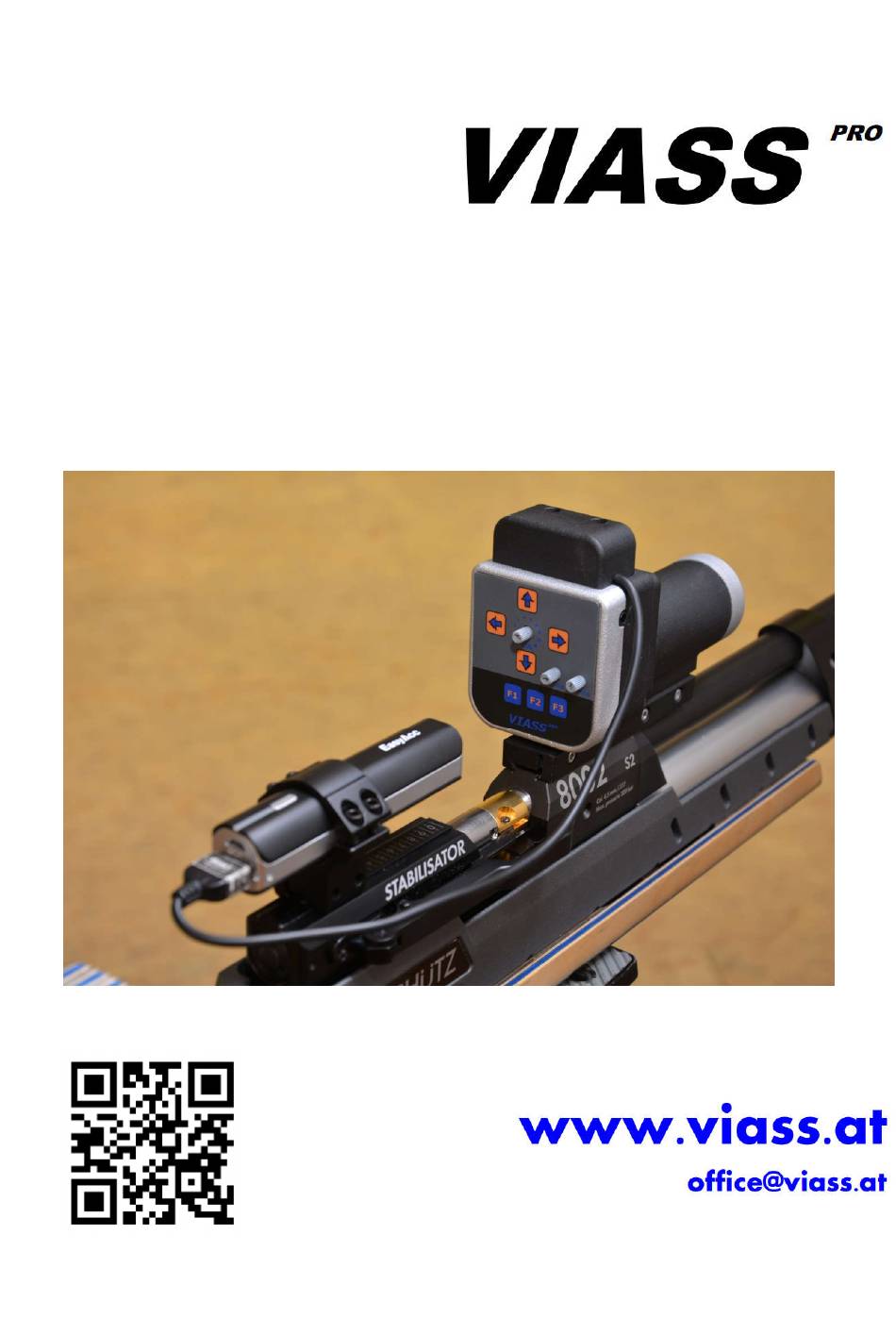

- Seite 1 Bedienungsanleitung Stand: 2018 - V1.6...

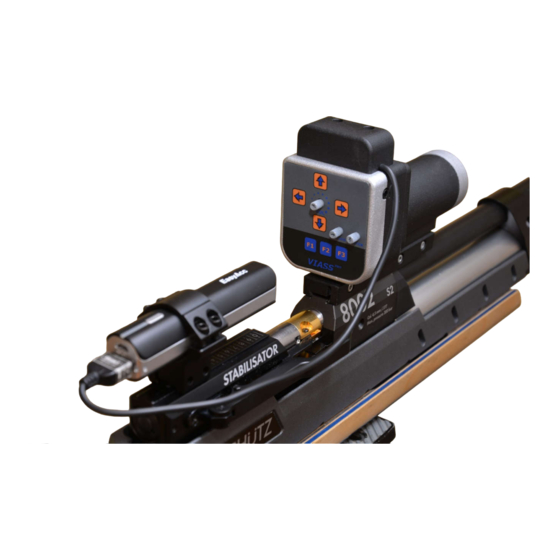

- Seite 2 1. Information Das neue VIASS Pro Zielsystem basiert auf einer „High Speed Kamera“ mit Objekterkennung. Um die notwendige Geschwindigkeit zu erreichen werden die zeitkritischen Berechnungen direkt in der Kamera berechnet und ausgewertet. Das System ist mit zwei Mikroprozessoren (CPU) ausgerüstet. Eine CPU macht die Bildberechnung, die zweite CPU ist für den Ton, die Bedienung und die Kommunikation mit einem PC oder SM-500 zuständig.
- Seite 3 Durch kurzes Drücken der F3 Taste ertönt ein Dauerton. Die Länge des Tones ist in der Einricht- software (VIESW) definierbar. Diese Funktion wird verwendet um den Kopfhörer zu positionieren und zu testen. Der Ton endet mit der eingestellten Zeit, oder wenn sich die VIASS Pro die Scheibe sieht.
- Seite 4 USB Anschluss (6) Über den USB Anschluss wird der POWER Akku angeschlossen. Im Trainingsbetrieb stellt man dort eine Verbindung mit einem Windows PC oder SM-500 her, in diesem Falle wird der Powerbank nicht benötigt, die Stromversorgung übernimmt der PC oder SM-500.
- Seite 5 Das IR-LED leuchtet nicht gerade zum Schützen zielen Die Versorgung des IR-LED ist zu schwach Kein Ton im Kopfhörer Keine Versorgung an der VIASS Pro (Test mit F3) Keine Versorgung des IR-LED Komplett undefinierbare Töne im Es gibt ein Streulicht Kopfhörer beim Zielen...
-
Seite 6: Montage Und Installation
!!! Danger !!! Bitte die Befestigungsschrauben nicht zu fest anziehen.. Wenn Sie nicht genug Platz haben können Sie natürlich die VIASS Pro auch hinten auf die 11mm Schiene montieren. Die Montage der VIASS ist ausschließlich auf 11mm Schienen erlaubt. Für andere Schienen (Feinwerkbau 12mm) sind Adapter zu verwenden. -
Seite 7: Software Installation
Als erstes installieren sie den Treiber für die VIASS Pro !!! Danger !!! Verbinden sie die VIASS Pro erst nach der installation des Treibers Wenn sie dann die VIASS Pro verbunden haben, können sie dann im Gerätemanger den COM Port der VIASS Pro erkennen. - Seite 8 Kopieren sie die VIASS Software bitte in c:\VIESW Verzeichnis.
- Seite 9 Mit dem VIESW Programm können sie die VIASS Pro kallibrieren.
- Seite 10 Der shootingmaster ist derzeit noch in der BETA Phase. Wenn sie probleme haben, bitte melden Sie sich bei uns: office@viass.at...
- Seite 11 Montage IR-LED Für Luftpistolen Scheiben Wichtig Das IR-LED muss horizontal zum Schützen zeigen. sie können die Funktion mit einem Photoaparat oder einem Android Handy testen. Wichtig Das IR-LED und die Batterie müssen +/- richtig angeschlossen werden...
- Seite 12 Für elektronische Anlagen Das IR-Modul ist mit den Schrauben oder einem doppelseitigen Klebeband oder Klett ca. 6cm unter dem Zentrum des Ziels montiert. Der Akku liefert Strom Die grüne LED zeigt die Funktion an. Die transparente Platte ist Schussfest...
