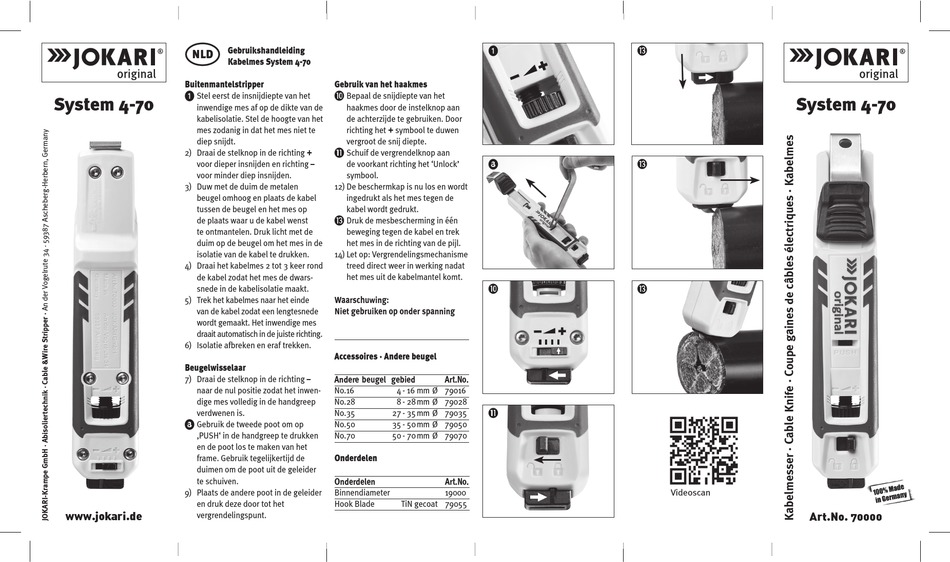

Jokari System 4-70 Bedienungsanleitung

Gebruikshandleiding
NLD
Kabelmes System 4-70
Buitenmantelstripper
1 Stel eerst de insnijdiepte van het
System 4-70
inwendige mes af op de dikte van de
kabelisolatie. Stel de hoogte van het
mes zodanig in dat het mes niet te
diep snijdt.
2) Draai de stelknop in de richting +
voor dieper insnijden en richting –
voor minder diep insnijden.
3) Duw met de duim de metalen
beugel omhoog en plaats de kabel
tussen de beugel en het mes op
de plaats waar u de kabel wenst
te ontmantelen. Druk licht met de
duim op de beugel om het mes in de
isolatie van de kabel te drukken.
4) Draai het kabelmes 2 tot 3 keer rond
de kabel zodat het mes de dwars-
snede in de kabelisolatie maakt.
5) Trek het kabelmes naar het einde
van de kabel zodat een lengtesnede
wordt gemaakt. Het inwendige mes
draait automatisch in de juiste richting.
6) Isolatie afbreken en eraf trekken.
Beugelwisselaar
7) Draai de stelknop in de richting –
naar de nul positie zodat het inwen-
dige mes volledig in de handgreep
verdwenen is.
8 Gebruik de tweede poot om op
‚PUSH' in de handgreep te drukken
en de poot los te maken van het
frame. Gebruik tegelijkertijd de
duimen om de poot uit de geleider
te schuiven.
9) Plaats de andere poot in de geleider
en druk deze door tot het
www.jokari.de vergrendelingspunt.
1
Gebruik van het haakmes
J Bepaal de snijdiepte van het
haakmes door de instelknop aan
de achterzijde te gebruiken. Door
richting het + symbool te duwen
vergroot de snij diepte.
K Schuif de vergrendelknop aan
de voorkant richting het 'Unlock' 8
symbool.
12) De beschermkap is nu los en wordt
ingedrukt als het mes tegen de
kabel wordt gedrukt.
M Druk de mesbescherming in één
beweging tegen de kabel en trek
het mes in de richting van de pijl.
14) Let op: Vergrendelingsmechanisme
treed direct weer in werking nadat
het mes uit de kabelmantel komt.
J
Waarschuwing:
Niet gebruiken op onder spanning
Accessoires · Andere beugel
Andere beugel gebied Art.No.
No.16 4 - 16 mm Ø 79016
No.28 8 - 28 mm Ø 79028
No.35 27 - 35 mm Ø 79035 K
No.50 35 - 50 mm Ø 79050
No.70 50 - 70 mm Ø 79070
Onderdelen
Onderdelen
Art.No.
Binnendiameter 19000
Hook Blade TiN gecoat 79055
M
System 4-70
M
M
Videoscan
Art.No. 70000
