FANATEC CSL Elite F1 Set Kurzanleitung

Kurzanleitung
DE
" PlayStation " ist ein eingetragenes Warenzeichen von Sony Interactive Entertainment Inc.
Alle Rechte vorbehalten.
www.fanatec.com
Alle anderen Handelsmarken sind Eigentum der jeweiligen Rechteinhaber.

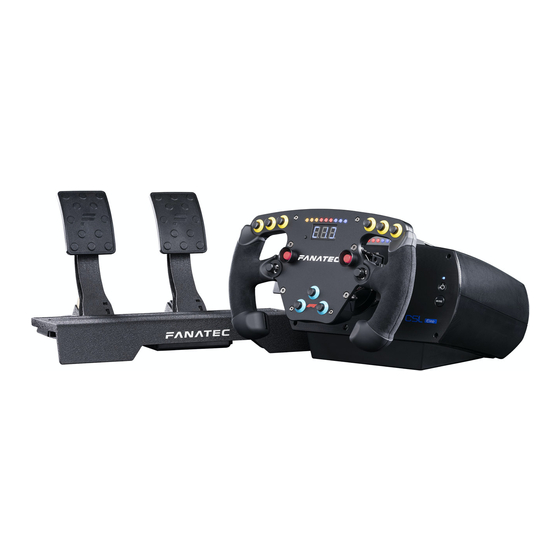

LIEFERUMFANG
A B
E
D
I
H
G
J
• CSL Elite Wheel Base (PS4™ version) (A)
• Tischklemme (B)
• Befestigungsschraube für Tischklemme (C)
• Netzteil (D)
• Stromkabel (regional) (E)
• USB Kabel (F)
• O-Ring (G)
• F1® Lenkrad (H)
• Befestigungsschraube (I)
• Racing-Style Button Cap (J)
| SEITE 4 |
H-SHIFTER
Im H-Modus oder SQ Modus
| SEITE 1 |
C
F
Label auf der Unterseite
O
M
L
K
P
Q
• 1x Fußablage (K)
• 1x Schachtabdeckung (L)
• 1x Pedaleinheit Bremse (M)
• 1x Pedaleinheit Gas (N)
• 2x Gummi-Pedalabdeckungen (O)
• 1x Inbusschlüssel 6 mm (P)
• 1x Gekröpfter Ringschlüssel 13 mm (Q)
• 1x RJ12 Kabel (R)
• Montageschrauben, -muttern und -scheiben (S)
| SEITE 5 |
VERBINDUNGEN
STATIC SHIFTER / SEQUENTIAL SHIFTER
Nur im SQ Modus
PEDALE
Setzen Sie die Pedaleinheiten (M) und (N)
mit der Fußablage (K) zusammen.
Achten Sie darauf, die Kabel der Pedal-
einheiten dabei nicht einzuklemmen!
O
N
Richten Sie die Zapfen der Pedaleinheit mittig an
den Bohrungen der Fußablage aus.
S
R
Probieren Sie verschiedene Positionen
für die Pedaleinheiten (M) und (N) aus, um
Ihre bevorzugte Einstellung zu finden.
WICHTIG!
Verwenden Sie ausschließlich das mitgelieferte USB Kabel
(F) mit dem geraden USB-Stecker um Schäden zu vermeiden.
* auch zum PC.
PC Kompatibilität ist weder getestet noch bestätigt durch Sony Interactive Entertainment Europe.
| SEITE 2 |
PEDALE MONTAGE
1
Setzen Sie die M8 Schrauben mit Scheibe (S) von oben durch die Fuß-
ablage (K) und die Pedaleinheit (M)/(N) ein und kontern Sie diese mit
Scheibe und Mutter (S) von der Unterseite.
Fixieren Sie den Aufbau mithilfe des
Inbusschlüssels (P) und des Ring-
schlüssels (Q) aus dem Lieferumfang.
Anschließend setzen Sie die Schachtab
deckung (L) in die Fußablage (K) ein.
Stecken Sie die RJ12 Stecker der Kabel von den Pedaleinheiten in die
entsprechenden Anschlüsse.
2
| SEITE 6 |
HANDBREMSE
USB zu PlayStation 4*
®
| SEITE 3 |
3
4
