Inhaltszusammenfassung für Sirus mp 233
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung ............................3 Bedienung ............................3 2.1 2-Wege-Stereo-Betrieb ........................3 2.1.1. Die Vorderseite ........................ 3 2.1.2. Die Rückseite ........................4 2.2. 3-Wege Mono Betrieb ......................6 2.2.1. Die Vorderseite ........................ 6 2.2.2. Die Rückseite ........................7 LOW SUM Funktion ......................... 8 Installation ............................ -
Seite 3: Einleitung
1. Einleitung Wir danken Ihnen sehr für den Kauf unserer MP 233 und das damit zum Ausdruck gebrachte Vertrauen in unsere Produkte. Die MP 233 ist eine hochwertige 2-Wege Stereo bzw. 3-Wege Monofrequenzweiche. Egal ob Sie ein System für kleine Clubs oder für große Hallen benötigen, verbessern Sie ihr Monitorsystem auf der Bühne oder erweitern Ihre Studiomonitore mit einem zusätzlichen Tieftöner. -
Seite 4: Die Rückseite
(3) und (10) LOW/HIGH XOVER FREQ Dieses Bedienelement regelt die Crossoverfrequenz zwischen den Low- und Highbands. Wenn die XOVERFREQUENCY Taste auf der Rückseite gedrückt ist, ist die Frequenzbandbreite um den Faktor 10 multipliziert. (4) und (11) LOW OUTPUT Dieses Bedienelement kontrolliert den Ausgangspegel der Lowbands von +6 bis -6 dB. (5) und (12) LOW PHASE INVERT Taste Diese Taste kehrt die Polarität des LOW-Ausgangs um. - Seite 5 (18) und (24) Eingang (19) MODE Taste Für den Stereomodus darf die Taste nicht gedrückt sein. Achtung! Schalten Sie immer das komplette System aus, bevor sie diese Taste betätigen, da diese starke Störungsgeräusche erzeugt, welche ihre Lautsprecher und/oder anderes Equipment beschädigen kann. (20) LOW SUM Taste Im Stereomodus können die beiden LOW-Pässe durch die LOW SUM Taste zusammengefasst und auf den LOW Ausgang des ersten Kanals gegeben werden, welcher...
-
Seite 6: 3-Wege Mono Betrieb

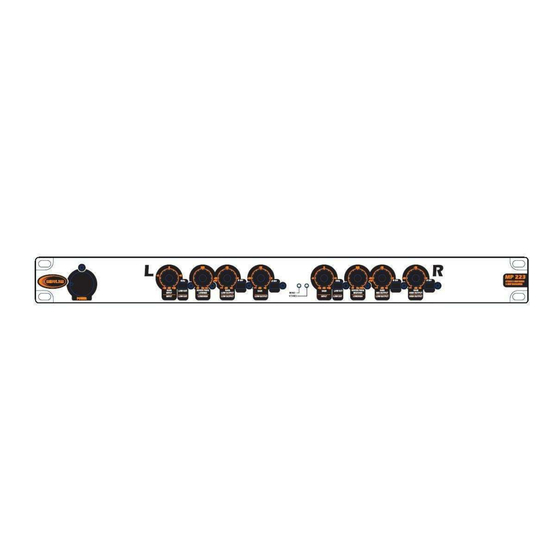

2.2. 3-Wege Mono Betrieb Als erstes aktivieren Sie den 3-Wege-Mono-Modus anhand der MODE-Taste auf der Rückseite des Gerätes. Die „MONO“ LED auf der Vorderseite leuchtet auf. 2.2.1. Die Vorderseite (1) Eingang Dieses Bedienelement regelt das Eingangssignal von +12 bis -12 dB. (2) LOW CUT Taste Diese Taste aktiviert den 40Hz Hochpassfilter, um die Tieftöner gegen die Niederfrequenzsignale zu schützen. -
Seite 7: Die Rückseite
(13) HIGH OUTPUT Dieses Bedienelement kontrolliert den Ausgangspegel des Highbands von +6 bis -6 dB. (14) HIGH PHASE INVERT Taste Diese taste kehrt die Polarität des High-Ausgangs um. 2.2.2. Die Rückseite (15) HIGH OUTPUT Anschluss Ausgang für das Highband-Signal. (16) MID OUTPUT Ausgang für das Midband-Signal. -
Seite 8: Low Sum Funktion
(25) Spannungsversorgung Wird genutzt, um das Gerät mit dem mitgelieferten Spannungsversorgungskabel an das Hauptnetz anzuschließen. (26) Sicherungshalter/Spannungswahl Bevor sie das Gerät anschließen und betreiben, stellen sie sicher, dass ihre lokale Spannung mit der auf dem Gerät angezeigten übereinstimmt, durchgebrannte Sicherungen nur durch Sicherungen desselben Typs mit gleicher Belastbarkeit einsetzen. -
Seite 9: Rackeinbau
Ersatzansprüche nicht geltend gemacht werden. Transportschäden müssen durch den Empfänger gemeldet werden. 4.1. Rackeinbau Die MP233 passt in ein 19’’ Standardrack. Bitte sorgt für weitere 4‘‘ Tiefe für die Anschlüsse auf der Rückseite. Bitte achten Sie darauf, dass genügend freier Raum zur Kühlung um das Gerät herum verfügbar ist und setzen Sie das Gerät bitte keinen hohen Temperaturen aus, vermeiden Sie Überhitzung. - Seite 10 Importeur: B & K Braun GmbH Industriestraße 2 D-76307 Karlsbad www.bkbraun.com info@bkbraun.com 10 / 10...
