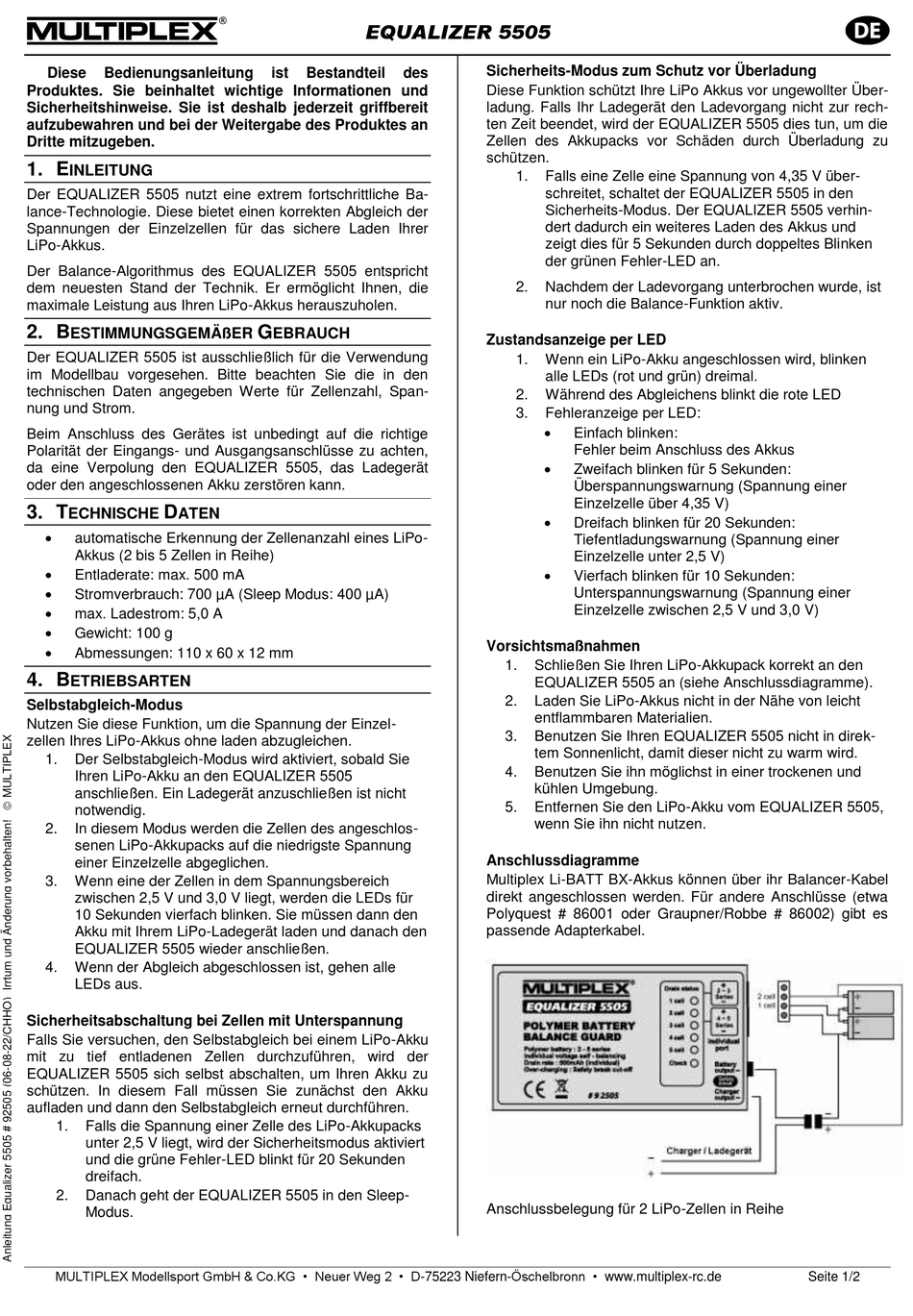

Multiplex EQUALIZER 5505 Bedienungsanleitung

!
Diese Bedienungsanleitung
Produktes. Sie beinhaltet wichtige Informationen und
Sicherheitshinweise. Sie ist deshalb jederzeit griffbereit
aufzubewahren und bei der Weitergabe des Produktes an
Dritte mitzugeben.
1. E
INLEITUNG
Der EQUALIZER 5505 nutzt eine extrem fortschrittliche Ba-
lance-Technologie. Diese bietet einen korrekten Abgleich der
Spannungen der Einzelzellen für das sichere Laden Ihrer
LiPo-Akkus.
Der Balance-Algorithmus des EQUALIZER 5505 entspricht
dem neuesten Stand der Technik. Er ermöglicht Ihnen, die
maximale Leistung aus Ihren LiPo-Akkus herauszuholen.
2. B
ESTIMMUNGSGEMÄßER
Der EQUALIZER 5505 ist ausschließlich für die Verwendung
im Modellbau vorgesehen. Bitte beachten Sie die in den
technischen Daten angegeben Werte für Zellenzahl, Span-
nung und Strom.
Beim Anschluss des Gerätes ist unbedingt auf die richtige
Polarität der Eingangs- und Ausgangsanschlüsse zu achten,
da eine Verpolung den EQUALIZER 5505, das Ladegerät
oder den angeschlossenen Akku zerstören kann.
3. T D
ECHNISCHE ATEN

automatische Erkennung der Zellenanzahl eines LiPo-
Akkus (2 bis 5 Zellen in Reihe)

Entladerate: max. 500 mA

Stromverbrauch: 700 µA (Sleep Modus: 400 µA)

max. Ladestrom: 5,0 A

Gewicht: 100 g

Abmessungen: 110 x 60 x 12 mm
4. B
ETRIEBSARTEN
Selbstabgleich-Modus
Nutzen Sie diese Funktion, um die Spannung der Einzel-
zellen Ihres LiPo-Akkus ohne laden abzugleichen.
1. Der Selbstabgleich-Modus wird aktiviert, sobald Sie
Ihren LiPo-Akku an den EQUALIZER 5505
anschließen. Ein Ladegerät anzuschließen ist nicht
notwendig.
2. In diesem Modus werden die Zellen des angeschlos-
senen LiPo-Akkupacks auf die niedrigste Spannung
einer Einzelzelle abgeglichen.
3. Wenn eine der Zellen in dem Spannungsbereich
zwischen 2,5 V und 3,0 V liegt, werden die LEDs für
10 Sekunden vierfach blinken. Sie müssen dann den
Akku mit Ihrem LiPo-Ladegerät laden und danach den
EQUALIZER 5505 wieder anschließen.
4. Wenn der Abgleich abgeschlossen ist, gehen alle
LEDs aus.
Sicherheitsabschaltung bei Zellen mit Unterspannung
Falls Sie versuchen, den Selbstabgleich bei einem LiPo-Akku
mit zu tief entladenen Zellen durchzuführen, wird der
EQUALIZER 5505 sich selbst abschalten, um Ihren Akku zu
schützen. In diesem Fall müssen Sie zunächst den Akku
aufladen und dann den Selbstabgleich erneut durchführen.
1. Falls die Spannung einer Zelle des LiPo-Akkupacks
unter 2,5 V liegt, wird der Sicherheitsmodus aktiviert
und die grüne Fehler-LED blinkt für 20 Sekunden
dreifach.
2. Danach geht der EQUALIZER 5505 in den Sleep-
Modus.
MULTIPLEX Modellsport GmbH & Co.KG • Neuer Weg 2 • D-75223 Niefern-Öschelbronn • www.multiplex-rc.de
EQUALIZER 5505
ist Bestandteil des
G
EBRAUCH
Sicherheits-Modus zum Schutz vor Überladung
Diese Funktion schützt Ihre LiPo Akkus vor ungewollter Über-
ladung. Falls Ihr Ladegerät den Ladevorgang nicht zur rech-
ten Zeit beendet, wird der EQUALIZER 5505 dies tun, um die
Zellen des Akkupacks vor Schäden durch Überladung zu
schützen.
1. Falls eine Zelle eine Spannung von 4,35 V über-
schreitet, schaltet der EQUALIZER 5505 in den
Sicherheits-Modus. Der EQUALIZER 5505 verhin-
dert dadurch ein weiteres Laden des Akkus und
zeigt dies für 5 Sekunden durch doppeltes Blinken
der grünen Fehler-LED an.
2. Nachdem der Ladevorgang unterbrochen wurde, ist
nur noch die Balance-Funktion aktiv.
Zustandsanzeige per LED
1. Wenn ein LiPo-Akku angeschlossen wird, blinken
alle LEDs (rot und grün) dreimal.
2. Während des Abgleichens blinkt die rote LED
3. Fehleranzeige per LED:

Einfach blinken:
Fehler beim Anschluss des Akkus

Zweifach blinken für 5 Sekunden:
Überspannungswarnung (Spannung einer
Einzelzelle über 4,35 V)

Dreifach blinken für 20 Sekunden:
Tiefentladungswarnung (Spannung einer
Einzelzelle unter 2,5 V)

Vierfach blinken für 10 Sekunden:
Unterspannungswarnung (Spannung einer
Einzelzelle zwischen 2,5 V und 3,0 V)
Vorsichtsmaßnahmen
1. Schließen Sie Ihren LiPo-Akkupack korrekt an den
EQUALIZER 5505 an (siehe Anschlussdiagramme).
2. Laden Sie LiPo-Akkus nicht in der Nähe von leicht
entflammbaren Materialien.
3. Benutzen Sie Ihren EQUALIZER 5505 nicht in direk-
tem Sonnenlicht, damit dieser nicht zu warm wird.
4. Benutzen Sie ihn möglichst in einer trockenen und
kühlen Umgebung.
5. Entfernen Sie den LiPo-Akku vom EQUALIZER 5505,
wenn Sie ihn nicht nutzen.
Anschlussdiagramme
Multiplex Li-BATT BX-Akkus können über ihr Balancer-Kabel
direkt angeschlossen werden. Für andere Anschlüsse (etwa
Polyquest # 86001 oder Graupner/Robbe # 86002) gibt es
passende Adapterkabel.
Anschlussbelegung für 2 LiPo-Zellen in Reihe
Seite 1/2
