Inhaltszusammenfassung für TACO-NAUERT CONTITEST 501

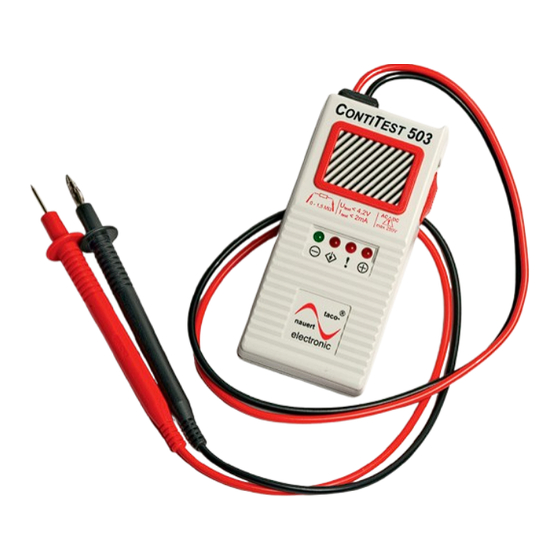

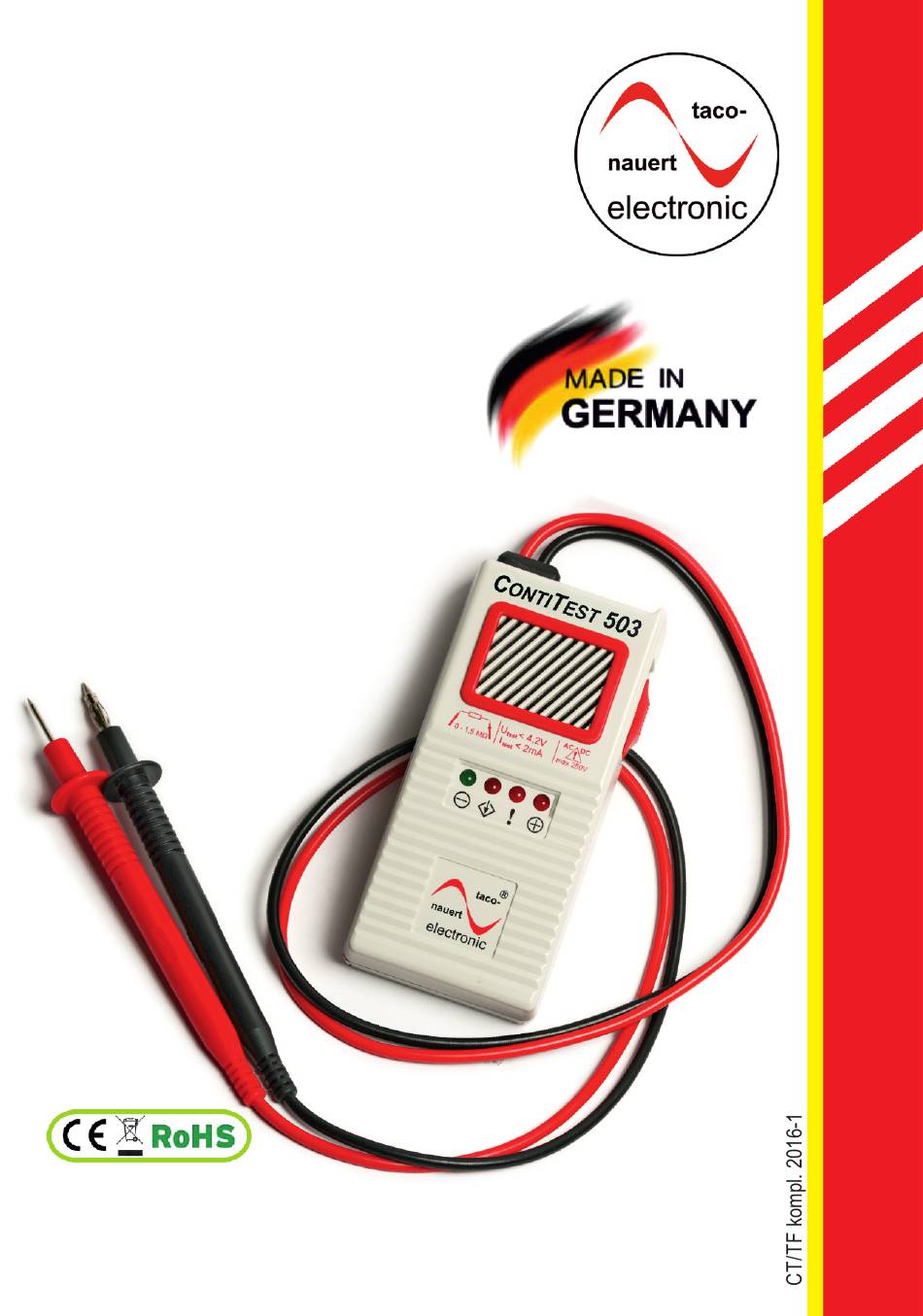

- Seite 1 TACO-NAUERT GmbH & Co. KG Elektronische Prüfgeräte für die Telekommunikation und Elektrotechnik Bedienungsanleitung CONTITEST 501 CONTITEST 503 CONTITEST 505 CONTITEST 516 sowie TESTOFON 4000-501 TESTOFON 4000-503 TESTOFON 505 TESTOFON 516 Die Prüfgeräteserie für alle Elektroberufe taco-nauert.com...
-
Seite 2: Vorwort Und Entsorgungshinweis
Grundkenntnisse im Bereich der Elektronik vermitteln. Also ideal für die Aus- und Weiterbildung. Mehr darüber unter: www.taco-nauert.com Entsorgungshinweis Sollte Ihr CONTITEST jemals entsorgt werden müssen, dann nicht über den Hausmüll sondern geben es an Ihrer örtlichen Sammelstelle für Elektronik-Altgeräte ab. Entsprechend: ElektroG und RoHS 2 Richtlinie 2011/65 EU Info: www.umweltbundesamt.de... -
Seite 3: Inhaltsverzeichnis
Prüfen von Durchgang und Widerständen Prüfen von Kondensatoren und Dioden Prüfen von Transistoren Prüfen von Gleich und Wechselspannung Konformitätserklärung Gewährleistung Weitere interessante Produkte 14 - 16 TACO-NAUERT GmbH & Co.KG Autenbachstr. 4 D-73035 Göppingen Tel. +49 7161 929423 FAX +49 7161 929425 info@taco-nauert.de... -
Seite 4: Beschreibung Der Geräte
Beschreibung der Geräte Schiebeschalter mit 2 Schalterstellungen CONTITEST 501, 503 : Umschalter laut/leise CONTITEST 505 : Umschalter HI und LO CONTITEST 516 : Ein- und Ausschalten Optische LED-Anzeige mit Symbolen Durchgang Warnung Fremdspannung >50V CONTITEST 503 und 516 Polarität nur CONTITEST Durchgang Prüfbereiche... -
Seite 6: Sicherheitshinweise
Sicherheitshinweise Bitte unbedingt sorgfältig durchlesen und befolgen! Das Gerät ist für den Einsatz in trockenen Räumen vorgesehen. Sollte dennoch Feuchtigkeit in das Gerät eingedrungen sein, so muss das Gerät vor erneuter Benutzung erst austrocknen. Dafür das Gerät mit entferntem Batteriedeckel und der Schallöffnung nach oben an einem warmen Ort mehrere Stunden lagern. -
Seite 7: Inbetriebnahme, Batteriewechsel
Batteriesatz (siehe unten) wechseln. Bringen Sie nach Beendigung der Arbeiten den Schalter in Stellung (Nur bei CONTITEST 501, 503 und 516). Es ist jedoch bei allen, hier beschriebenen, CONTITEST Prüfgeräten unerheblich in welcher Schalterstellung die Prüfgeräte verbleiben. Erst wenn der Prüfstromkreis über die Prüfspitzen geschlossen wird, kann Strom aus den Batterien fließen. -
Seite 8: Durchgangs- Und Widerstandsprüfung
In dieser Beziehung ist das CONTITEST jedem Zeiger- oder Digitalmessinstrument überlegen. Prüfen von Isolationswiderständen Mit dem CONTITEST 501 und 503 lassen sich Isolationswiderstände und Griechstrecken bis 1,5 MOhm aufspüren. Das CONTITEST 516 ist in der Lage, hochohmige Verbindungen bis ca. -
Seite 9: Prüfen Von Kondensatoren Und Dioden
Prüfen von Kondensatoren Kondensatoren können im spannungslosen, also entladenen Zustand auf Funktion geprüft werden. Zu unterscheiden sind Folien- und Keramische Kondensatoren als ungepolte und Elektrolyt- sowie Tantal-Kondensatoren als gepolte Kondensatoren. Bei den gepolten Kondensatoren sollte bei der Prüfung auf die Polarität geachtet werden. Die rote Prüfleitung des CONTITEST liefert die positive Spannung und die schwarze die negative. -
Seite 10: Prüfen Von Transistoren
Prüfen von Transistoren Sie können die statische Funktionsprüfung durchführen, wenn die An- schlussbelegung eines Transistors bekannt ist. Der folgende Text bezieht sich auf die Prüfung eines NPN-Transistors; bei PNP-Transistoren vertauschen Sie bitte die angegebene Polarität der Prüfleitungen. Verbinden Sie den Pluspol der roten Prüfspitze mit der Basis des Tran- sistors, dann abwechselnd Kollektor und Emitter mit dem Minuspol. -
Seite 11: Prüfen Von Gleich Und Wechselspannung
Prüfen von Gleich- und Wechselspannung Wenn Sie die Prüfspitzen an eine Spannung größer als 5 V anlegen, hören Sie einen deutlich höheren Ton als den Kurzschlusston. Gleich-zeitig leuchtet der Signalindikator-LED . Bei Wechselspannung erhalten Sie, unabhängig von der Polarität, immer eine Anzeige. Die Frequenz ist dabei dem Prüfton h ö... -
Seite 12: Konformitätserklärung
D-73035 Göppingen erklärt, in alleiniger Verantwortung, dass die Produkte: Durchgangsprüfer und Durchgangsprüfer mit Sonderfunktionen mit den Typenbezeichnungen CONTITEST 501, CONTITEST 503, CONTITEST 505, CONTITEST 516, Vormalige Bezeichnung „TESTOFON“ auf die sich diese Erklärung bezieht, den folgenden Normen und Richtlinien gem. -
Seite 13: Gewährleistung
UNSERE GERÄTE Wir gewähren Ihnen eine Garantiezeit, gemäß nachstehenden Bedingungen, von 36 Monaten für CONTITEST 501, CONTITEST 503, CONTITEST 505, CONTITEST 516 Die Garantiezeit beginnt jeweils mit dem Tage der Lieferung, der durch Kaufbeleg, wie Originalrechnung oder Originallieferschein, nachzuweisen ist. -
Seite 14: Weitere Informationen: Oder Im Online-Shop
Zur Leitungsverfolgung in Mauerwerk, Decke oder Boden bis zu 50 cm Tiefe. Damit lassen sich bereits verlegte aber unbestimmte Leitungen bis zum Adernende verfolgen, oder Aderpaare eindeutig identifizieren. Mit integriertem Durchgangsprüfer und Fremdspannungsanzeige. taco-nauert.com Weitere Informationen: taco-nauert.de oder im online-shop:... - Seite 15 Zur Ader- und Leitungsidentifikation ohne Hilfskraft (2. Mann), eindeutige Unterscheidung bis zu 160 Einzeladern (mit zusätzlichen Signalgebern). Anzeige von Kurzschluss, Unterbrechung, Fremdspannung, Vertauschung, Erd- und Masseschluss, Ader- und Leitungsnummer und Unterspannung. Fremdspannungsfest bis 250 V AC/DC. taco-nauert.com Weitere Informationen: taco-nauert.de oder im online-shop:...
- Seite 16 TALK&TEST 3003 Kabeladerprüfgerät Zum Aufbau einer Sprechverbindung mit gleichzeitiger Durchgangsprüfung Kompatibel mit TALK&TEST 3000 taco-nauert.com Weitere Informationen: taco-nauert.de oder im online-shop:...
