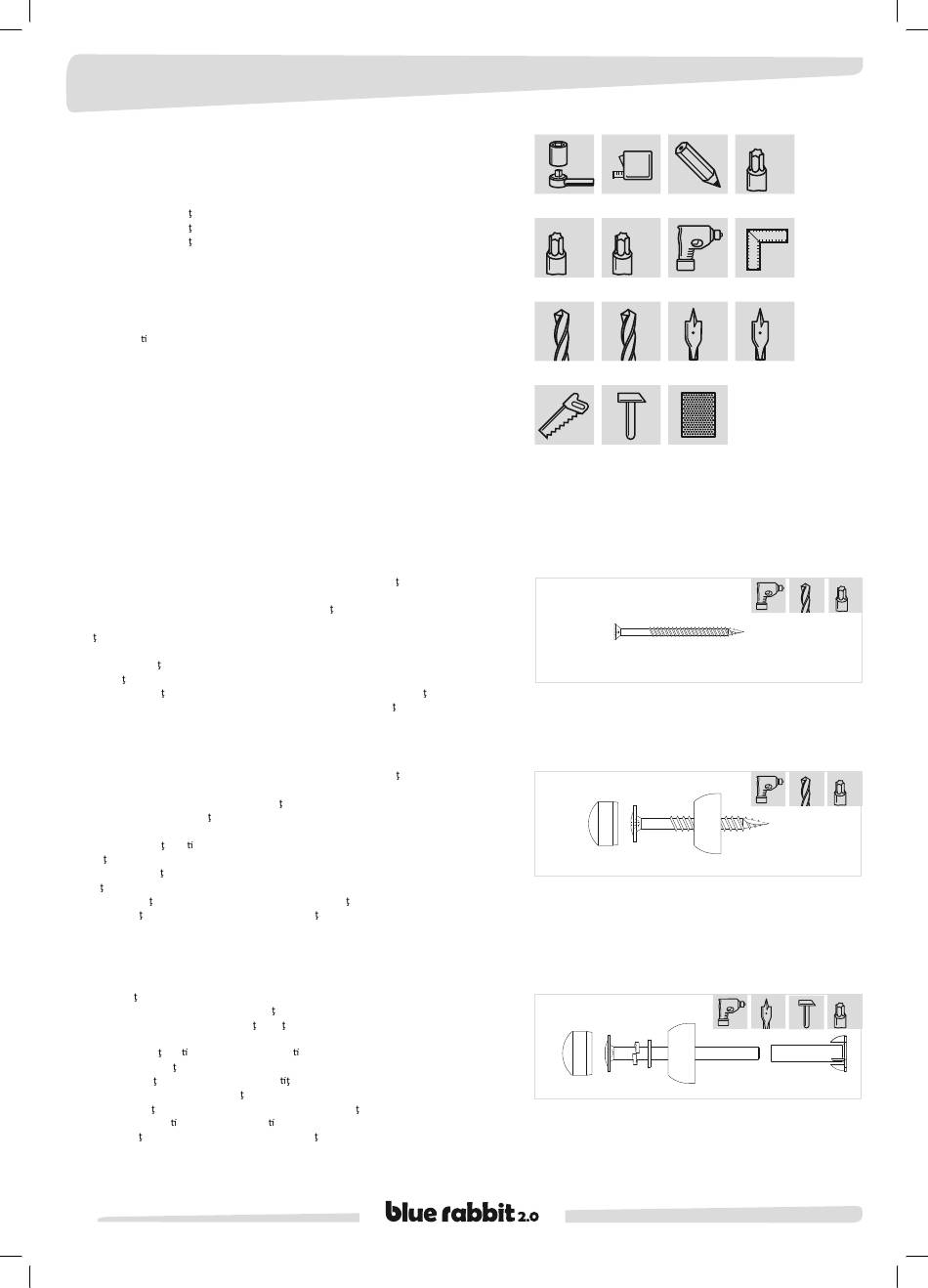

SCULE NECESARE
cheie cu clichet şi cap 13 mm
(1)
(2) ruletă
(3) creion
cap şurubelni ă TX20
(4)
cap şurubelni ă TX30
(5)
cap şurubelni ă TX40
(6)
maşina de găurit şi/sau de înşurubat
(7)
(8) echer
burghiu lemn ø 3 şi ø 5 mm
(9)
burghiu rapid ø 10 şi ø 28 mm
(10)
(11) ferăstrău lemn
(12) ciocan
(13) hâr e abrazivă
ŞURUBURI PENTRU LEMN (HOLŞURUBURI)
pasul 1/ Pentru a preveni crăparea lemnului, vă recomandăm să găuri i în prealabil
toate componentele din lemn care urmează a fi îmbinate cu holşuruburi.
Adâncimea găurii trebuie întotdeauna să fie cu cel pu in 15 mm mai mică decât
lungimea holşurubului/şurubului.
Face i găuri pentru holşuruburile de diametru 4,5 mm folosind burghiul de 3 mm
pentru lemn.
pasul 2/ Introduce i holşurubul 1 sau 2 mm în scândura care urmează a fi fixată, iar
apoi apăsa i-o cu putere spre cealaltă bucată de lemn.
pasul 3/ Introduce i în lemn holşurubul cu ajutorul capului de şurubelni ă Torx
TX20 furnizat până când capul holşurubului ajunge la nivelul suprafe ei lemnului.
ŞURUBURI CU CAP PĂTRAT
pasul 1/ Pentru a preveni crăparea lemnului, vă recomandăm să găuri i în prealabil
toate componentele din lemn care urmează a fi îmbinate cu şuruburi. Adâncimea
găurii trebuie întotdeauna să fie cu cel pu in 15 mm mai mică decât lungimea
holşurubului/şurubului. Face i găuri pentru şuruburile de diametru 8 mm folosind
burghiul de 5 mm pentru lemn.
pasul 2/ Introduce i pe ja şurubului şaiba plată şi partea de jos a capacului de
protec ie.
pasul 3/ Introduce i şurubul 1 sau 2 mm în bara care urmează a fi fixată, iar apoi
apăsa i-o cu putere spre cealaltă bucată de lemn.
pasul 4/ Strânge i şurubul cu ajutorul capului de şurubelni ă Torx TX40 furnizat.
pasul 5/ Presa i partea de sus a capacului de protec ie în locaşul prevăzut.
ÎMBINĂRI ŞURUB-PIULIŢĂ
pasul 1/ Face i o gaură cu diametrul de 10 mm prin ambele scânduri sau bare care
au fost deja îmbinate cu holşuruburi (vede i 'holşuruburi')
pasul 2/ Cu ajutorul unui ciocan, presa i piuli a în gaura aflată pe partea indicată a
barei.
pasul 3/ Introduce i pe ja şurubului inelul elas c, şaiba plată şi apoi partea de jos
a capacului de protec ie.
pasul 4/ Împinge i şurubul prin gaură, şi ro i-l cu mâna de mai multe ori până
când şurubul se roteşte uşor în piuli a presată.
pasul 5/ Strânge i şurubul cu ajutorul capului de şurubelni ă Torx TX40 furnizat
până când inelul elas c este complet apla zat între capul şurubului şi şaiba plată.
pasul 6/ Presa i partea de sus a capacului de protec ie în locaşul prevăzut.
26
RO INSTRUCŢIUNI DE ASAMBLARE
13
(1) (2) (3)
TX 30 TX 40
(5) (6) (7)
3 5 10
(9) (9) (10)
(11) (12) (13)
20
TX
(4)
(8)
28
(10)
TX 20
3
40
TX
5
40
TX
10
