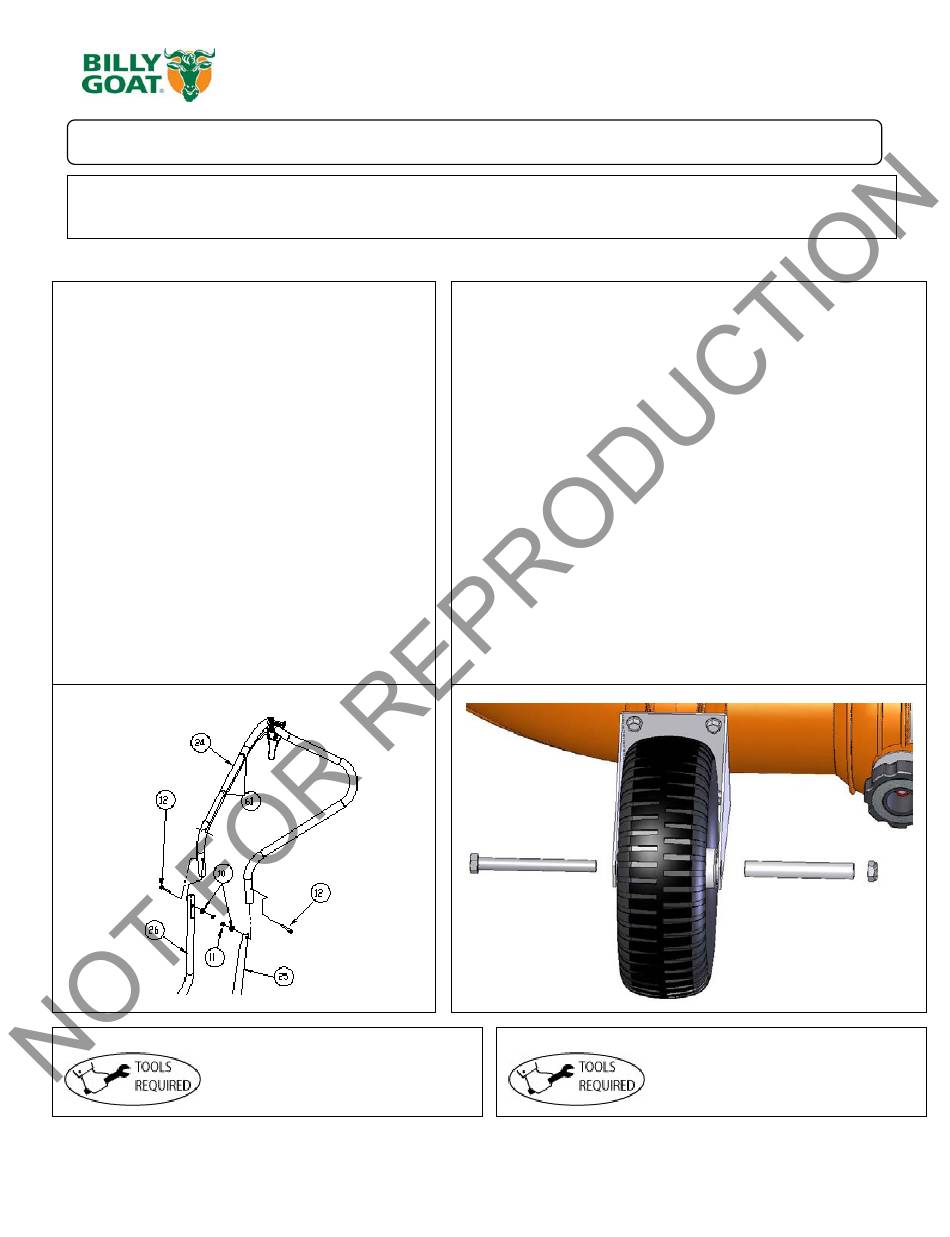

MONTAGE
1.Folgen Sie den Schritten in den abbildungen A und B, dann ziehen Sie fest alle gezeigten Eisenteile an.
2. Schließen Sie das Zündkabel an.
Abbildung A
Die Eisenteile für die Befestigung des oberen
Griffs am unteren, findet man am unteren
Handgriff. Installieren Sie den oberen Griff
(Position 24) an den vorinstallierten unteren Griffen
(Position 25 & 26), indem Sie den oberen innen
über und unter den unteren Griff schieben.
Verwenden Sie Bolzen (Position #12),
Unterlegscheiben (Position #10) & Kontermutter
(Position #11), um den oberen Griff am unteren
Griff zu installieren. Beenden Sie die Installation
auf der anderen Seite des oberen Griffbausatzes
mittels Schraube und mitgelieferter Kontermutter.
TM
Das Aim-and-Shoot
ist nicht angebracht. Sie
müssen das Kabel entrollen und das Ballende am
Hebel anbringen und das Kabelende in das Loch
an der Sattelklemme stecken, wobei das Kabel
durch den Schlitz läuft. Um zu verhindern, dass
das Kabel beschädigt wird, verwenden Sie drei
Kabelklemmen (Position 61), um es, wie gezeigt,
am Griff zu befestigen, um sicher zu stellen, dass
es nicht gegen den Reifen scheuert.
Zwei ½" Schlüssel mit offenen Enden
Teil Nr. 441247-DE
Betriebshandbuch: FORCE-GEBLÄSE 6
Befestigen Sie den Vorderreifen, indem Sie die Eisenteile auf
der Vorderradhalterung verwenden. Verwenden Sie einen
Block, um das vordere Ende des Geräts vom Boden
hochzuheben. Stecken Sie den Spurverbreiterer (Position 17) in
das Rad und stecken Sie es zwischen die Halterung.
Schließlich setzen Sie den Bolzen (Position 20) durch die
Halterung und Abstandshalter ein und befestigen Sie ihn mit der
Mutter (Position 27)
Abbildung B
Zwei 9/16" Schlüssel
6
441247DE_-_LO
