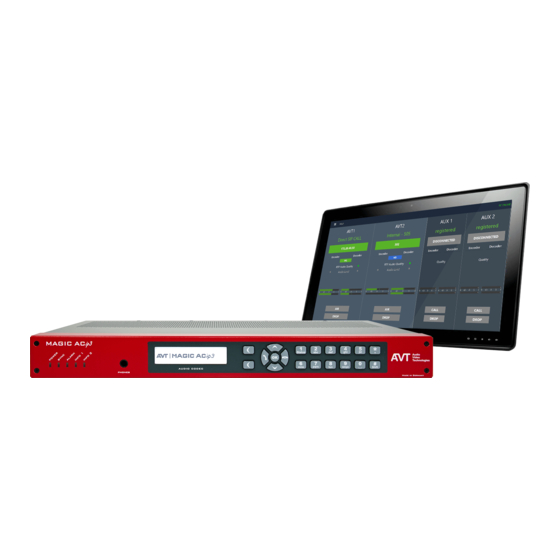

AVT MAGIC ACip3 Übertragung 3x Ethernet 100 Mbit/s E1 symmetrisch (optional) Steuerung 3x Ethernet 100 Mbit/s 6x Relais 6x TTL IO Audio 1x Analog Stereo 2x Digital Stereo (optional auf 1x Analog Stereo umschaltbar) ...
Seite 3
Signalisierung Audio over IP (AoIP/SIP) IP Direktverbindung E1 (optional) Codecs Standard G.711 G.722 OPUS PCM 16/20/24 Bit ISO/MPEG-2 Layer 2 Optional: ISO/MPEG-2 Layer 3 Enhanced apt-X 16/24 Bit ...
Seite 4
Starten Sie die “MAGIC ACip3” Software als Administrator. Klicken Sie auf die Menütaste in der oberen linken Ecke. Öffnen Sie “Configuration Control Interface”. Erster Start...
Seite 5
Tragen Sie die IP Adresse des MAGIC ACip3 in das Feld “IP Address” ein. (Die Standard- einstellung ist: 192.168.96.102) Steuerschnittstelle...
Seite 6
Wird “PC ONLINE” in der rechten oberen Ecke angezeigt ist die Verbindung zum MAGIC ACip3 vollständig hergestellt. Die Codec-Kanäle bieten hochqualitative Audioübertragung. Die AUX-Kanäle bieten Audioübertragung in HD- Voice Qualität. AC2 und AUX2 sind optional über die 2-Kanal Software Option verfügbar.
Seite 7
Klicken Sie auf die Menütaste in der oberen linken Ecke. Öffnen Sie “Configuration System”. Konfiguration...
Seite 8
Wählen Sie die Seite “LAN Interface” aus. Für die SIP Registration sind gültige Einträge für IP Address Sub Net Mask Default Gateway DNS Server erforderlich Die Zuordnung der Protokolle (SIP, DHD, Ember+, SNMP, …) zu den LAN-Schnittstellen erfolgt auf deren jeweiligen Einstellungsseiten.
Seite 9
Wählen Sie die Seite “Audio Interface” aus. Die Auswahl „Mode“ bietet zwei Optionen: 2x Analogue 1x Analogue + 2x AES/EBU “Analogue 1”: Einstellen der Ein- und Ausgangspegel “Analogue 2”: Nur im Mode “2 x Analogue”...
Seite 10
Wählen Sie die Seite “Audio Assignment” aus. Weisen Sie jedem Kanal eine Audioschnittstelle zu. Bei Auswahl von „AES/EBU und Analogue“ unter Audio Interface > Mode stehen 3 x Audio Stereoschnittstellen zur Auswahl zur Verfügung Bei Auswahl von „2 x Analogue“ ...
Seite 11
Der MAGIC ACip3 ist optional mit einer E1 Schnittstelle ausgestattet. Er kann unidirektional als Encoder oder Decoder und bidirektional als Codec eingesetzt werden. Der Encoder wird ausführlich konfiguriert einschließlich Algorithmus, Codec-Parametern und E1 Zeitschlitzen. Die Konfiguration wird im „Signalling Timeslot“ an den Decoder ...
Seite 12
Wählen Sie die Seite “Line Interface” aus. Stellen Sie den „Line Mode“ auf “E1”. Unter „Operation Mode“ können Sie wählen zwischen: Encoder Decoder Codec Tragen Sie in „Decoder Control Timeslot“ die Nummer des „Signalling Timeslots“...
Seite 13
Wählen Sie die Seite “Timeslot Assignment” aus. Sie können einen Programmnamen eintragen. Wählen Sie einen Codec unter „Audio Coding“. Stellen Sie die den Algorithmus und die gewünschten Parameter ein. Unter Timeslot Assignment können die Zeitschlitze zugewiesen werden: Klicken Sie auf „Signalling“, „AC1“...
Seite 14
Alle drei LAN-Schnittstellen des MAGIC ACip3 können für die AoIP-Übertragung genutzt werden. Es können bis zu fünf SIP Server konfiguriert werden. Jeder Kanal kann an fünf SIP Konten registriert werden. Diese sind gleichzeitig aktiv. Ankommende Rufe von jedem der fünf Konten werden signalisiert.
Seite 15
Wählen Sie die Seite “Line Interface” aus. Stellen Sie den „Line Mode“ auf „AoIP/SIP”. Sie können bis zu fünf SIP Server konfigurieren. Wählen Sie für das SIP Transport Protokoll zwischen TCP und UDP. Weisen Sie dem SIP ...
Seite 16
Wählen Sie die Seite “AoIP (LAN/SIP)” aus. Sie können jedem Kanal bis zu fünf Nummern zuordnen. Klicken Sie auf einen SIP Server, um einen der fünf, auf der Seite „Line Interface“ konfigurierten, SIP- Server auszuwählen. Konfiguration der AoIP Nummern...
Seite 17
mitsignalisiert. Dadurch kommt immer eine Verbindung zustande, auch wenn der gewählte Codec von der Gegenstelle nicht unterstützt wird. Bei Verbindungen zwischen AVT-Codecs kann durch Secure Streaming die Fehlerrate reduziert werden. Dabei werden die Audiodaten doppelt und wenn gewünscht auch zeitversetzt übertragen.
Seite 18
Wählen Sie im Zweig „Transmission Modes“ die Seite “General” aus. Stellen Sie unter „Default Mono Mode“ den Audiokanal für einkanalige Algorithmen ein. Audiokanal für Mono-Algorithmen...
Seite 19
Wählen Sie im Zweig „Transmission Modes“ die Seite “15 kHz Default” aus. Wählen Sie einen Algorithmus und stellen Sie die Parameter ein. Standard 15 kHz Übertragungsmodus...
Seite 20
„Transmission Modes“ die Seite “User Defined” aus. Sie können bis zu 30 Übertragungsmodi verwalten. Ist bei „Show“ ein Haken gesetzt, wird der Transmission Mode im Display des MAGIC ACip3 angezeigt und kann für einen Anruf ausgewählt werden. Benutzerdefinierte Übertragungsmodi(1)
Seite 21
(Enter Name) Nach „OK“ können unter dem Namen des Transmission Modes die Details zum Codieralgorithmus eingetragen werden. Auch kann der Secure Streaming Mode für AoIP Verbindungen aktiviert werden. Nur möglich zwischen Codecs von AVT. Benutzerdefinierte Übertragungsmodi (2)
Seite 22
Wählen Sie die Seite “TTL/Relay” aus. Mit einem Doppelklick auf einen Eintrag können Sie die Funktion anpassen. Konfiguration TTL/Relais...
Seite 23
Wählen Sie im Zweig „System Settings“ die Seite “DHD” aus. Aktivieren Sie DHD Set Logic. Geben Sie die IP- Adresse des „DHD- Core“ ein. Konfiguration DHD (1)
Seite 24
Wählen Sie im Zweig „Operation Settings“ die Seite “DHD Set Logic” aus. Mit einem Doppelklick auf einen Eintrag können Sie die Funktion anpassen. Konfiguration DHD (2)
Seite 25
Wählen Sie im Zweig „System Settings“ die Seite “Ember+ Provider” aus. Aktivieren Sie die Ember+ Provider-funktion. Es können sich bis zu 6 Ember+ Consumer mit dem Gerät verbinden. Tragen Sie eine Portnummer ein um den Server zu starten. (empfohlen: Ports 9000- 9005) Konfiguration Ember+ (1)
Seite 26
„Operation Settings“ die Seite “Ember+” aus. Vergeben Sie eindeutige Bezeichner für Dial Pad GPIO 1…32 GPIO 33…64 Geben Sie diese Bezeichner in Ember+ Geräte ein, die mit dem MAGIC ACip3 verbunden werden. Konfiguration Ember+ (2)
Seite 27
Wählen Sie im Zweig „Ember+“ die Seite “Input” aus. Mit einem Doppelklick auf einen Eintrag können Sie die Funktion anpassen. Konfiguration Ember+ Eingänge...
Seite 28
Wählen Sie im Zweig „Ember+“ die Seite “Output” aus. Mit einem Doppelklick auf einen Eintrag können Sie die Funktion anpassen. Konfiguration Ember+ Ausgänge...
Seite 29
Wählen Sie die Seite “SNMP” aus. Die MIBs finden Sie im Installations- verzeichnis der MAGIC ACip3 PC- Software. Konfiguration SNMP...
Seite 30
Der Status der SIP Registration wird für jeden Kanal farbig dargestellt:: invalid: Es ist keine Nummer registriert. registered: Einige Nummern sind nicht registriert. registered: Alle Nummern sind registriert. Ein Klick auf den SIP- Registrierungsstatus zeigt eine Liste der Nummern und ihren Status (wie für Kanal AC1 dargestellt)
Nummer aus der Wahlwiederholungsliste ( ). 3: Wählen Sie einen Übertragungsmodus. 4: Hier können Sie die Nummer auch eintippen. 5: Anruf starten. 6: Hier verwalten Sie das interne Telefonbuch des MAGIC ACip3. Eine Nummer wählen...
Seite 32
Verbindung zu „502“ ist aufgebaut. Eigener SIP-Server und eigene Nummer werden über der Rufnummer angezeigt. Audioqualitätssymbol: 15 kHz 7 kHz 3,1 kHz Klicken Sie auf das Audioqualitätssymbol für ausführliche Informationen. Verbindungsstatus...
Klicken Sie im Menu auf Administration Firmware Download. Ein Klick auf „Start“ lädt automatisch die passende Firmware aus dem Installations- verzeichnis in den MAGIC ACip3. Firmware-Update...
Seite 34
Klicken Sie auf die Menütaste und öffnen Sie “Administration Registration”. Sie erhalten Informationen über Hardwareversion, Seriennummer, MAC Adressen und die Werte der Kalibrierung der Audioschnittstellen. In der Liste „Features“ finden Sie verfügbare und aktivierte Software- optionen. Registration und Software Optionen...
Seite 35
Klicken Sie auf die Menütaste und öffnen Sie “System Monitor”. Systemalarme wechseln auf Rot, wenn ein Problem mit der internen Hardware auftritt. Applikationsalarme wechseln auf Rot, wenn ein Problem mit der Datenverarbeitung auftritt. System Monitor...
Seite 36
Öffnen Sie den „System Monitor“ und klicken Sie auf „SIP Monitor“. Für jedes SIP-Konto wird der Zustand der Registrierung angezeigt. Klicken Sie auf „Test“, um die Registrierung neu zu starten. SIP Monitor...
Seite 37
Sie können bis zu 99 MAGIC ACip3 Geräte eintragen. Klicken Sie im Hauptfenster auf eine Kachel, um eine Detailansicht des betreffenden MAGIC ACip3 zu öffnen. Ein Klick auf das Konfigurations-symbol ( öffnet direkt die Einstellungen des betreffenden MAGIC ACip3.
Seite 38
1: Softkey Die Funktion wird links neben der Taste auf dem Bildschirm angezeigt. 2: Anruf 3: OK Umschalten zwischen den Kanälen. Länger drücken um auf die AUX-Kanäle zu schalten. 4: Pfeiltasten Navigation in Menüs und Listen. ...
Seite 39
Der Startbildschirm zeigt Kanal 1. In der obersten Zeile werden Betriebsart und ausgewählter SIP- Server angezeigt. Die Taste ‚#‘ ändert den SIP-Server. In der zweiten Zeile wird der aktuelle Übertragungsmodus angezeigt. Dieser kann mit den Pfeiltasten geändert werden.
Seite 40
Es werden die Kanäle AC1 und AC2 angezeigt. In der obersten Zeile werden Betriebsart und ausgewählter SIP- Server angezeigt. Die Taste ‚#‘ ändert den SIP-Server. Der Softkey „Nam“ öffnet das interne Telefonbuch. Mit der Taste „OK“ können Sie ...
Seite 41
Es werden alle Einträge des internen Telefonbuchs in alphabetischer Reihenfolge angezeigt. Geben Sie eine Zeichenfolge über den Ziffernblock ein, um die Liste zu filtern. Über den Softkey „Opt.“ können Sie Einträge anzeigen, hinzufügen, bearbeiten und löschen. Die Taste „Telefonhörer“ ...
Seite 42
Der SIP-Server muss schon im Startbildschirm oder Zweikanalbildschirm mit der Taste ‚#‘ ausgewählt werden. Tippen Sie eine Nummer ein um zum Wählbildschirm zu gelangen. Mit den Pfeiltasten wählen Sie den Übertragungsmodus aus. Die Taste „Telefonhörer“ startet den Wählvorgang. Front –...
Seite 43
Während einer Verbindung werden die Audiopegel für Sende- und Empfangsrichtung angezeigt. Die Taste „1/Status“ öffnet die Anzeige Status Codec 1 Mit dem unteren Softkey (>>) gelangen Sie nacheinander zu den Anzeigen: Status Codec 2 PAD TX / RX ...
Seite 44
Audioadapterkabel Pinbelegung Digitale AES Audioschnittstelle Digitale Schnittstelle Analoge Schnittstelle Signal digital Signal analog AES 1 IN + Rechts IN + AES 1 IN Analog 2 Rechts IN AES 1 IN - Rechts IN - AES 1 OUT Analog 2 Rechts OUT AES 2 IN + Links IN + AES 2 IN...
