Huawei Technologies B2368 Kurzanleitung

B2368-Kurzanleitung
Artikelnummer: 31071064
Ausgabe: 01
1

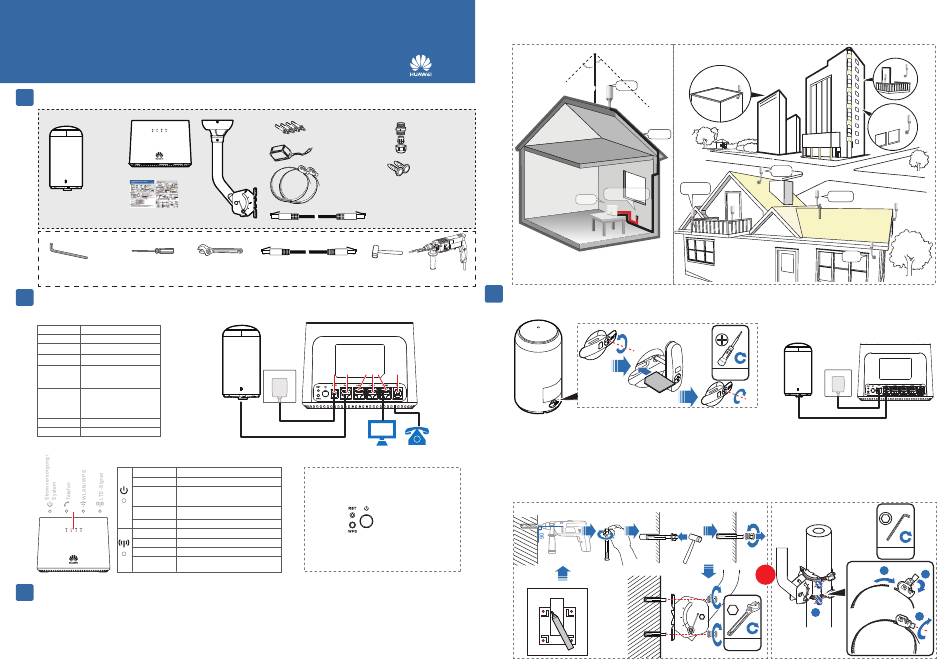

Packliste
Vergewissern Sie sich vor der Installation des CPE, dass alle in der Packliste aufgeführten Artikel vorhanden sind. Sollte etwas fehlen oder beschädigt sein, wenden Sie sich
bitte an Ihren LTE-Serviceanbieter.

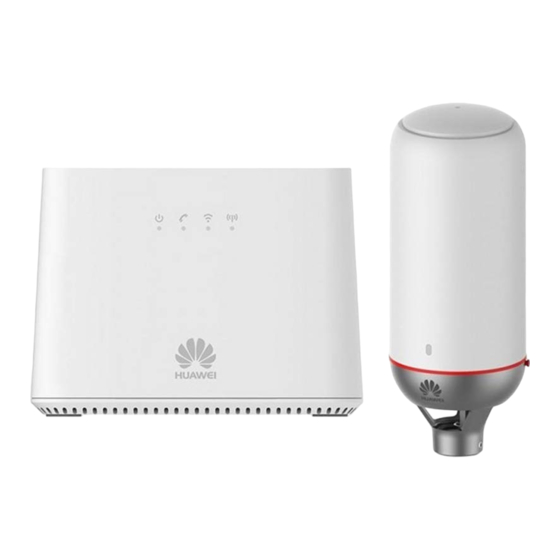

1 Inneneinheit (IDU)
1 Außengerät (ODU)
1 Kurzanleitung
Anmerkung: Das beiliegende Montagematerial dient nur als Muster.
Bereiten Sie das folgende Zubehör vor:
Kreuzschlitzschrauben-
M6-Innensechskant- Rollgabelschlüssel
dreher
Schraubenschlüssel
Wenn Sie Montagesätze auf Holzwerksto f f en montieren müssen, bereiten Sie Schrauben vor
(empfohlenes Modell: ST4.2 mit einer Länge ≥ 25 mm).
2
Grundlegende Informationen
ODU-Anzeigen
Leuchtet grün Die LTE-Signale sind stark.
Blinkt grün Das ODU wird gestartet.
Leuchtet blau Die LTE-Signale sind mittelstark.
Leuchtet orange Die LTE-Signale sind schwach.
Blinkt orange
Es gibt kein LTE-Signal oder das
Gerät sucht nach LTE-Signalen
oder wurde getrennt.
Leuchtet rot Systemfehler (z. B. PoE-Hindernis
und Schlüsselmodul beschädigt),
SIM-Kartenfehler oder ungültige
SIM-Karte
Blinkt rot Das ODU wird aktualisiert.
Aus Das LTE-Gerät ist ausgeschaltet.
IDU-Anzeigen
Leuchtet grün Das LTE-Gerät funktioniert einwandfrei.
Blinkt grün Das LTE-Gerät startet erneut.
Leuchtet rot Das LTE-Gerät erkennt während des Selbsttests
einen Fehler, das Gerät ist fehlerhaft oder es
ist keine SIM-Karte vorhanden.
Das LTE-Gerät unterliegt einer
Blinkt rot
Firmware-Aktualisierung.
Aus Das LTE-Gerät ist ausgeschaltet.
Leuchtet grün Die LTE-Signale sind stark.
Leuchtet blau Die LTE-Signale sind mittelstark.
Leuchtet orange Die LTE-Signale sind schwach.
Blinkt orange Es gibt kein LTE-Signal oder das LTE-Gerät wird
mit Strom versorgt und ist einsatzbereit.
3
Funktionsprinzip und Einbauposition
Eine ODU ist ein kabelloses LTE-Gerät zum Empfangen und Senden von Signalen. Es wird empfohlen, ODUs in offenen Bereichen ohne Hindernisse an
geeigneten Wänden, Balkonen und Dächern zu installieren. Sie können ein ODU-System einschalten, um die Signalqualität zu testen und eine Position mit
besserer Signalqualität für die Installation auszuwählen.
Die B2368 ODU kann an verschiedenen Stellen installiert werden, unter anderen auf ebenen oder geneigten Flächen, an Wänden und an Stangen (horizontal oder
vertikal).
Dank eines einzigartigen Designs der ODU ist es nicht notwendig, den ODU-Winkel anzupassen. Beachten Sie die folgenden Hinweise, wenn Sie einen
Standort für die Installation auswählen:
4 M6-Spreizzapfen
zur Befestigung an
der Wand
1 Netzteil
2 Metallbänder
zur Befestigung an einer Stange
(Φ48 mm bis φ114 mm)
1 Cat5e-Ethernet-Kabel
für den Anschluss von IDU und PC
1 Montagesatz
Cat5e-Ethernet-Kabel
für den Anschluss von ODU und IDU
Gummihammer
optional für die Wandmontage
Kabelanschlüsse
PWR PWR PoE PoE LAN 0~2 LAN 0-2 TEL TEL
PC
IDU-Tasten
Reset-Taste:
3 bis 10 Sekunden lang drücken, um das Gerät neu zu starten.
Länger als 10 Sekunden drücken, um die Werkseinstellungen
wiederherzustellen.
Reset-Taste
Ein-/Aus-Taste
WPS-Taste
WPS-Taste:
1 Sekunde lang drücken, um WLAN zu aktivieren oder zu
deaktivieren.
10 Sekunden lang drücken, um die WPS-Funktion zu aktivieren.
Die ODU muss innerhalb des Schutzbereichs des Blitzableiters (45 Grad) liegen, um zu vermeiden, dass sie durch einen Blitzeinschlag beschädigt
●
wird. Um sicher zu stellen, dass für das System ein ausreichender Blitzschutz und ein korrekter Potentialausgleich (Erdung) gegeben ist, wird
empfohlen ein zertifiziertes Fachpersonal zu Rate zu ziehen.
Die ODU-Leistung variiert je nach Installationsort und Hindernissen in der Nähe, insbesondere bei Objekten aus Metall. Es wird empfohlen, die ODU
●
in einem offenen Bereich ohne Hindernisse zu installieren.
Basisverbindung
45 °
Blitzfangstange
Blitzfangstangen
1 PG-Steckverbinder
2 Positionierstifte
(1 als Ersatzteil)
IDU
IDU- und ODU-Kabel können im Freien durch
vorhandene Bohrungen (wie z. B. für die Klimaanlage) in
Wänden durch spezielle, professionell gebohrte Löcher
Schlagbohrmaschine
geführt werden.
4
ODU-Installation
1
Nehmen Sie die ODU heraus und stecken Sie eine Micro-SIM-Karte in den dafür
vorgesehenen Slot.
Stecken Sie die SIM-Karte in die Richtung wie im Bild oben ein, um Beschädigungen des Geräts oder
●
der SIM-Karte zu vermeiden.
Ziehen Sie die Schrauben an, um zu verhindern,dass Wasser in das ODU eindringt.
●
3
Installation der Montagesätze.
Telefon
● Es wird empfohlen, eine Bewilligung für technische Einbauten an der Fassade, zu denen die CPE B2368-66 gehört, von der Baubehörde des
jeweiligen Bundeslandes und des Vermieters/Gebäudeeigentümers einzuholen.
Vor der Montage prüfen Sie bitte die jeweilige Montagemöglichkeit. Eine Installation an einer VWS Fassade wird nicht empfohlen. Im Zweifelsfall
●
kontaktieren Sie bitte einen zertifizierten Montageberater.
● Bitte stellen Sie sicher, dass je nach Beschaffenheit der Mauer/der Fassade （Ziegel, Holz, Beton,...), entsprechendes Montagematerial vorliegt.
Wandmontage
Empfohlen: φ8
40 mm bis 45 mm
Behalten Sie eine horizontale Position bei.
Empfohlene Standorte
45 °
Dach
ODU
Cat5e
Dach
Balkon
Stromzuleitung
2
2
M3
0,5 N m
●
Montage an einer Stange
ODER
M6
7 N m
Balkon
Wand
Stange
Wand
Verbinden Sie die ODU mit der IDU. Schalten Sie mit der
Ein/Aus-Taste auf der IDU die Geräte ein (die ODU wird
über die IDU mit Strom versorgt).
Trennen Sie nach Auswahl eines Installationsorts die Verbindung
von ODU und Kabeln.
M6
a
7 N m
1
2
3
3
