Wassermann HSS-99 Betriebsanleitung
Gipstrimmer
Vorschau ausblenden
Andere Handbücher für HSS-99:
- Betriebsanleitung (8 Seiten) ,
- Betriebsanleitung (20 Seiten)
Verwandte Anleitungen für Wassermann HSS-99
Inhaltszusammenfassung für Wassermann HSS-99

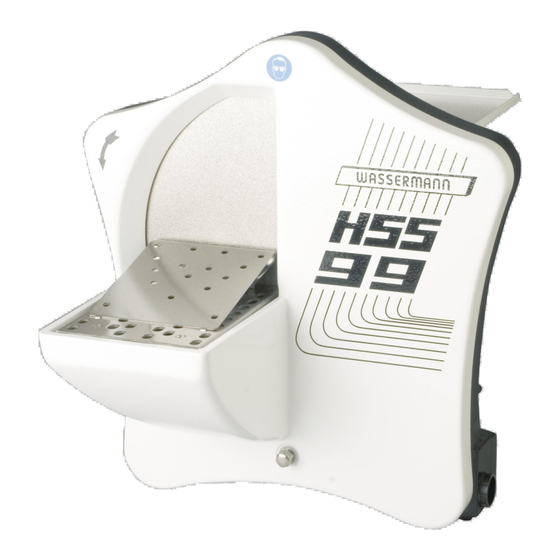

- Seite 1 Gipstrimmer HSS-99 HSS-99 HSS-99 mit KFO-Sonderzubehör (Schrägauflage, im Lieferumfang enthalten) BETRIEBSANLEITUNG...
- Seite 2 Sehr geehrter Kunde, wir freuen uns, dass Sie sich für ein Gerät aus der Wassermann-Produktpalette entschieden haben. Wassermann Dental-Maschinen bieten Ihnen höchste Qualität und neueste Technologie. Um die Leistungsfähigkeit des Gerätes voll ausnutzen zu können und viele Jahre Freude an Ihrem Gerät zu haben, lesen Sie bitte vor dem Anschließen und der Inbetriebnahme diese Betriebsanleitung sorgfältig durch und bedienen Sie das Gerät den Anweisungen...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Merkmale............................. 4 2 Kennzeichnung der Sicherheitshinweise in dieser Anleitung............4 3 Sicherheitshinweise........................5 3.1 Gefahrenquellen........................5 4 Haftung für Funktion und Schäden....................6 5 Anwendungsbereich........................6 6 Vor der Inbetriebnahme........................ 7 6.1 Transport..........................7 6.2 Lagerung..........................7 7 Installation/ Inbetriebnahme......................7 7.1 Aufstellung.......................... -
Seite 4: Merkmale
Merkmale ■ volldiamantierte Schleifscheibe für seidig glatte und gerade Modellflächen, Ø 300 mm ■ höchste Schleifgeschwindigkeit mit 3000 min ■ extrem leistungsstarker und wartungsfreier 1200-Watt-Motor mit hohem Wirkungsgrad, spritzwassergeschützt nach IP 54 ■ optimale Wassersteuerung durch verstellbaren Kugelhahn und Magnetventil ■... -
Seite 5: Sicherheitshinweise
Ärmel dürfen nur nach innen umgeschlagen werden. Keine Handschuhe tragen. Bei langen Haaren ist ein Haarschutz (Haarnetz o.ä.) zu tragen. • Beim Arbeiten mit dem HSS-99 ist das Tragen von Ringen, Ketten, • Armbanduhren oder ähnlichen Schmuckstücken verboten. Den Wasserhahn über Nacht und am Wochenende unbedingt zudrehen. -
Seite 6: Haftung Für Funktion Und Schäden
Einbettmassen und Metallen zu einem extremen Verschleiß. Hierfür übernehmen wir keine Haftung. Anwendungsbereich Der Gipstrimmer HSS-99 kommt in zahntechnischen Laboren zum Einsatz und dient ausschließlich zum Beschleifen (Trimmen) von Gipsmodellen. Um eine Beschädigung des Gerätes und/ oder der Schleifscheibe zu vermeiden, darf ausschließlich Gips bearbeitet werden. -
Seite 7: Vor Der Inbetriebnahme
Vor der Inbetriebnahme Transport Stellen Sie vor einem Transport sicher, dass das Gerät vom Netz getrennt ist. Beim Versand sollte auf eine sachgemäße Verpackung geachtet werden, um unnötige Transportschäden zu vermeiden. Es ist wichtig, dass eventuelle Transportschäden schon beim Auspacken erkannt werden. -
Seite 8: Aufstellungsort
Aufstellungsort Da das Gerät ausschließlich mit Wasser betrieben werden darf, empfiehlt sich die Installation nahe eines Wasserhahnes, am besten gleich am Spülbecken. Eine weitere Variante ist die Aufstellung der Trimmers auf einer Waschbeckenkonsole* im Waschbecken (*als Zubehör auf Anfrage erhältlich). Das Gerät muss waagerecht auf einem standfesten und ebenen Untergrund stehen. -
Seite 9: Spülwasseranschluss
Spülwasseranschluss Spülwasseranschluss (dünnerer Druckschlauch mit Gewebeeinlage) zwischen dem Wasserhahn und dem Schlauchanschluss des Gerätes herstellen. Der Schlauchanschluss befindet sich auf der Unterseite des Gerätes. Legen Sie das Gerät zur Befestigung des Schlauches auf die Seite. Achten Sie darauf, dass der Lack nicht beschädigt wird. Zur Befestigung des Schlauches benutzen Sie die am Schlauch vormontierten Schlauchschellen und ziehen diese fest an. -
Seite 10: Montage
Die Schrägauflage ist gemäß der folgenden Abbildung zu montieren. Bei der Montage der Schrägauflage muss darauf geachtet werden, dass Pos. 1 und Pos. 2 im Auflageblech richtig eingerastet sind. Rüsten Bei dem Gipstrimmer HSS-99 sind keine, außer die unter Punkt „6.1 Montage der Schrägauflage“ beschriebenen, Rüstvorgänge nötig. -
Seite 11: Bedienung
Bedienung 10.1 Allgemeine Bedienungshinweise Sämtliche Empfehlungen zur Anwendung des Gerätes, ob in mündlicher oder schriftlicher Form, beruhen auf eigenen Erfahrungen und Versuchen und können daher nur als Richtwert angesehen werden. Nach dem Einschalten einige Sekunden warten bis der Motor seine volle Drehzahl erreicht hat, da erst dann die ganze Durchzugskraft des Motors genutzt werden kann. -
Seite 12: Störungssuche/ Fehlerbehebung
Störungssuche/ Fehlerbehebung Störung Ursache Fehlerbehebung Spritzwasser am Eingestellte Wassermenge ist Wasserdruck am Wasserhahn nach Bearbeitungs- zu hoch unten korrigieren (siehe Punkt 8.2 ausschnitt Wasserregulierung) Abflussschlauch ist mit einem Sicherstellen, dass der Durchmesser des dünneren Schlauch verlängert Abflussschlauches 1 Zoll (25,4 mm) worden beträgt Abflussschlauch ist... -
Seite 13: Instandhaltung
Kaltreiniger) keiner chemischen Zusatzmittel. 12.2 Wartung Der Gipstrimmer HSS-99 ist ein wartungsarmes Gerät. Es muss jedoch darauf geachtet werden, dass nach dem Öffnen der Schleifscheibenkammer für Reinigungszwecke oder einen Schleifscheibenwechsel die Dichtflächen gegebenenfalls zu säubern und mit wasserunlöslichem Fett erneut zu dichten sind. -
Seite 14: Reparaturen
12.3 Reparaturen Service oder Reparaturen an dem Gerät dürfen nur von ausgebildetem Fachpersonal durchgeführt werden. Im Ersatz sind nur Originalteile zu verwenden. Die Produkthaftung erlischt bei Veränderung des Gerätes durch unbefugte Personen und durch Einbau von bauartfremden Teilen. 12.4 Ersatzteile Bitte wenden Sie sich im Bedarfsfall an unsere Service-Hotline. -
Seite 15: Lieferumfang/ Zubehör
12.7 Lieferumfang/ Zubehör Lieferumfang Artikel Nr.: HSS-99 ohne Diamantschleifscheibe 164999 HSS-99 werkseitig mit Diamantschleifscheibe 164998 Schrägauflage 164037 Zuflussschlauch, 1m 320006 Abflussschlauch, 1m 320017 Zubehör Artikel Nr.: Ersatz-Diamantschleifscheibe inkl. Abzieher und Fett 164063 Dichtfett für Trimmer, 25 ml 629002 Abzieher für Schleifscheibenwechsel 164026 Zubehör zur Erstellung von 3-D getrimmten KFO-Modellen... -
Seite 16: Technische Daten
Technische Daten HSS-99 Artikel Nr.: 164999 ohne Schleifscheibe Spannung 220–240 V / 50/60 Hz Stromaufnahme 5,5 A Leistung 1200 W Maße B x H x T 400 x 430 x 470 mm Gewicht 33,0 kg Schallpegel 65 dB (A) Drehzahl... -
Seite 17: Entsorgung Des Geräts
Bitte informieren Sie sich bei Ihren lokalen Behörden über die ordnungsgemäße Entsorgung. 14.2 Besondere Hinweise für Kunden in Deutschland Bei den Wassermann Elektrogeräten handelt es sich um Geräte für den gewerblichen Einsatz. Diese Geräte dürfen nicht an den kommunalen Sammelstellen für Elektrogeräte abgegeben werden, sondern werden von Wassermann zurückgenommen. -
Seite 18: Eu-Konformitätserklärung
Hersteller: W A S S E R M A N N Produktbeschreibung: Gipstrimmer für Dental-Maschinen GmbH den Dentalbereich Rudorffweg 15-17 21031 Hamburg Deutschland Maschinen-Typ: HSS-99 mit Diamantschleifscheibe 164998 HSS-99 ohne Schleifscheibe 164999 Angewandte DIN EN 61010-1 Normen: DIN EN 61000-6-3... - Seite 19 Notizen:...
