Bedienung der Displayeinheit

3.2 Informationen und Funktionen des Displays

Die Hauptanzeige ist in zwei Arten von Feldern bzw. verschiedene Funktionselemente aufgeteilt:
Auswahlfeld: graphisch markierter Bereich oder Feld, welches angetippt werden kann, um weitere
Funktionen oder Ansichten zu erreichen.
Infofeld: Anzeige für verschiedene Betriebszustände wie z.B. Uhrzeit, Datum, Abgastemperatur usw.
Infofeld 2
Datum und Uhrzeit
Infofeld 1
Brennraum-
temperatur
Infofeld 5
opt. Anzeige,
Status LUC
Auswahlfeld 2
Menü-Ebene

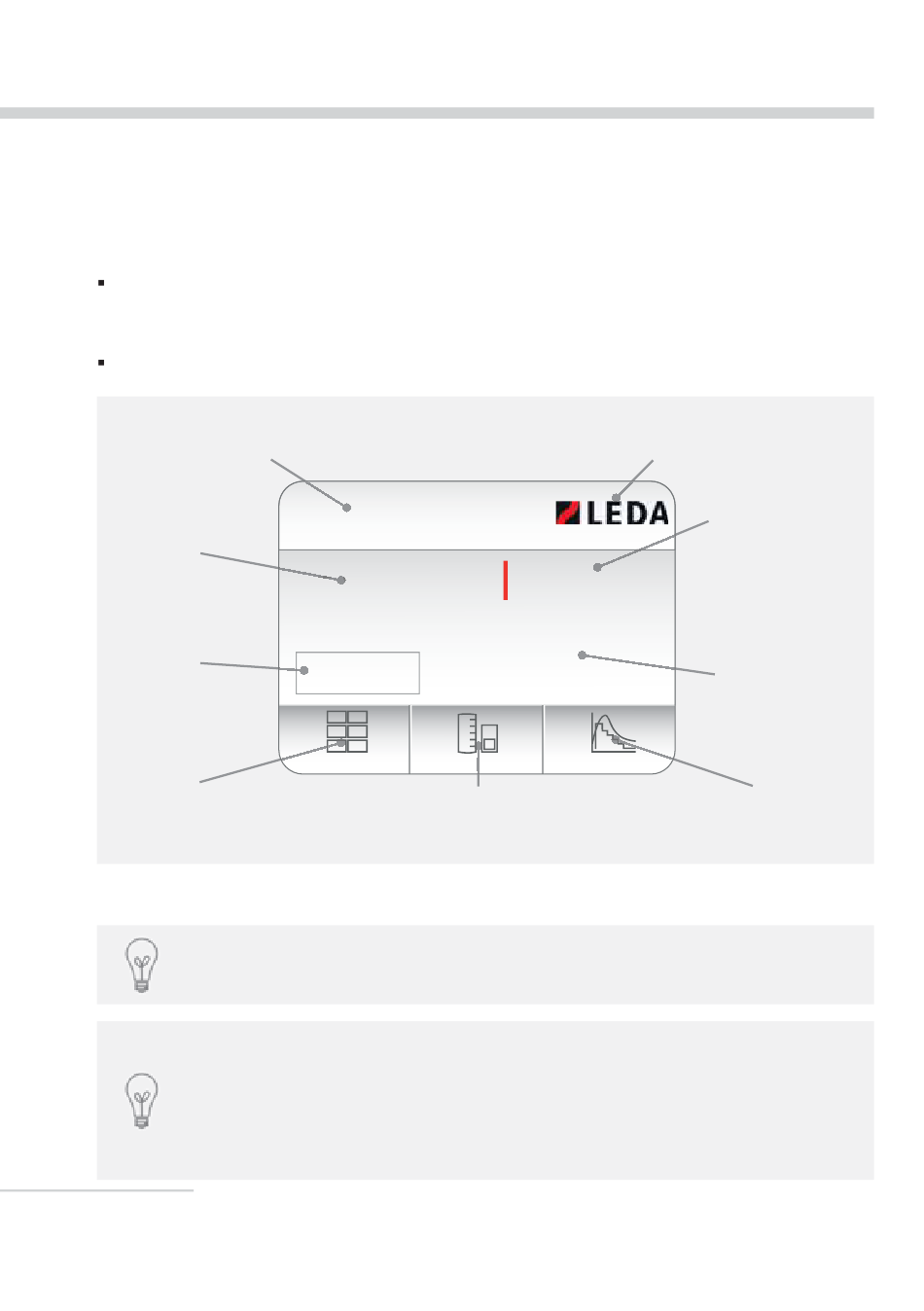

Abb. 3.2 Hauptanzeige der Displayeinheit
Das Auswahlfeld „W-System" („Auswahlfeld 3") wird nur bei angeschlossener LEDATHERM
Komplettstation KS04 bzw. angeschlossenem Temperaturmodul angezeigt.
Die angezeigte Druckdifferenz („Infofeld 5" - nur bei angeschlossenem LUC) gibt immer den
gemessenen Überdruck im Aufstellraum der Feuerstätte an.
Ist der Wert positiv (kein „-" Zeichen vor der Zahl), so herrscht im Schornstein Unterdruck, Abgase
können also in Richtung Schornstein abgeführt werden - normale Betriebsbedingungen.
Ist der Wert negativ (mit „-" Zeichen), so herrscht im Schornstein Überdruck gegenüber dem
Raum, Abgase könnten in den Raum austreten.
6
4. 09 .2018 17:44
390°C
Brennraum
10Pa Druck
112°C Abgas
Menue W-System
Auswahlfeld 3
opt. Anzeige-Ebene Wassertechnik
Auswahlfeld 1
alternative Anzeigen
Heizbetrieb e b
Luftklappe: 77% p
y Diagramm
Infofeld 3
aktuelle
Betriebssituation
Infofeld 4
aktuelle Stellung
der Luftklappe
Auswahlfeld 4
Anzeige-Ebene Abbrand
