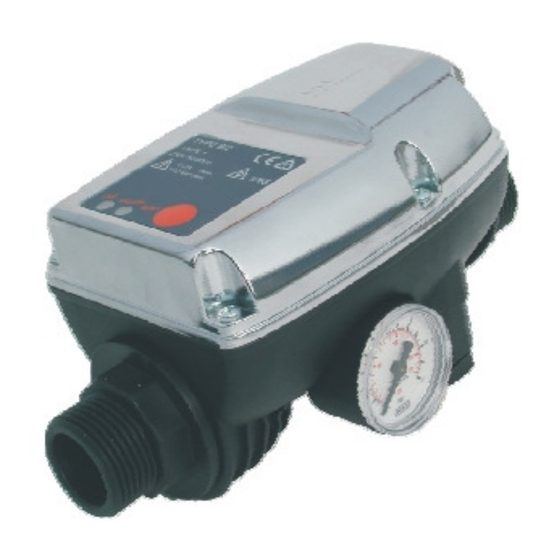

TIVAL EPS-MT Einbau- Und Betriebsanleitung
Elektronische pumpensteuerung
Quicklinks
Einbau- und Betriebsanleitung
Elektronische Pumpensteuerung
Bezeichnung
1.
RESET- Taste
2.
Kontrollampe „Trockenlauf"
3.
Kontrollampe „Netzspannung"
4.
Abgang Motor
5.
Einstellschraube Einschaltdruck
ALLGEMEINES
Beim EPS-MT handelt es sich um ein Gerät, mit dem das Ein- und Ausschalten einer Elektropumpe je nach Druckverhältnissen automatisiert
werden kann. Er hat außerdem die Aufgabe, die Elektropumpe bei Trockenlauf oder Wassermangel abzuschalten und somit diese vor
schädlichem Trockenlauf zu schützen.
Ein Zeitschalter ermöglicht den Neustart der Pumpe um zu überprüfen ob wieder Wasser vorhanden ist.
Der EPS-MT sollte nur in Anlagen eingesetzt werden, in denen das durchfließende Wasser keine Verschmutzungen aufweist. Ist dies nicht
gegeben muss ein Filter eingebaut werden.
Das vorhandene Manometer erlaubt die Kontrolle des Ansprechdrucks und des Anlagendrucks. Weiterhin können Undichtigkeiten in der
Anlage erkannt werden.
DIESE ANLEITUNG VOR INSTALLATION UND INBETRIEBNAHME GENAU LESEN.
SICHERHEITSVORSCHRIFTEN
Um elektrische Schläge zu vermeiden und Brandgefahr
!
vorzubeugen, das folgende genauestens beachten:
Das Gerät vor jedem Eingriff vom Stromnetz trennen.
•
Sicherstellen, dass die Anschlussleitung einen Kabelquerschnitt hat, der an die Leistung der Pumpe angepasst ist, und das die
•
elektrischen Anschlüsse nicht vom Wasser erreicht werden können.
Bei Gebrauch in Schwimmbädern, Teichen oder Brunnen immer einen FI- Schutzschalter mit IDn=30mA verwenden.
•
ACHTUNG: Nach Ausschalten der Pumpe können die Rohrleitungen unter Druck stehen, daher sollte vor jedem Eingriff eine
Druckentlastung vorgenommen werden.
TIVAL Sensors GmbH – Oberdörnen 74 – D42283 Wuppertal – Tel. +49(0)202 7594080 –-
EPS- MT / EPS- MT- KSK
6.
Wasseraustritt 1" Außengewinde
7.
Netzanschluss
8.
Wassereintritt 1" Außengewinde
9.
Manometer
