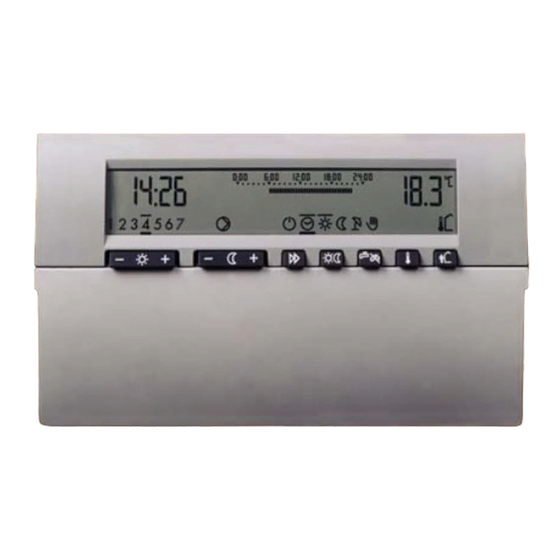

Rematic SR 5240 C Bedienungsanleitung
Heizungsregler
Inhaltsverzeichnis
Inhaltsverzeichnis
Inhaltszusammenfassung für Rematic SR 5240 C

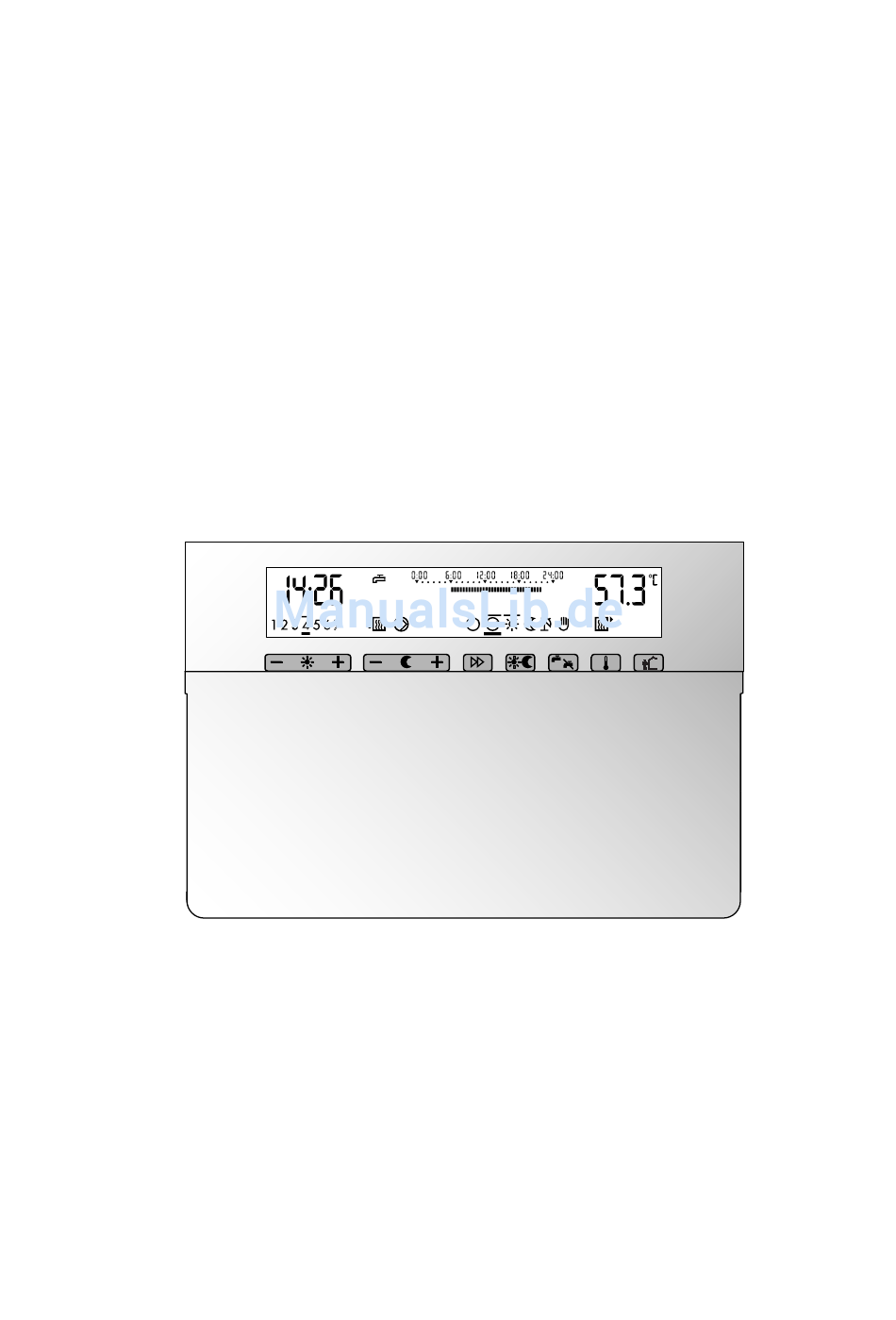

- Seite 1 SR 5240 C Heizungsregler Bedienungsanleitung Dok. Nr. 106766 05/2000 "Entwurf"...
- Seite 2 Bedienungsanleitung Heizungsregler SR 5240 C Sehr geehrter Leser, sehr geehrte Leserin Dieser Regler ist ein modernes Gerät mit einer Vielzahl von Funktionen, um eine Heizungsanlage optimal zu betreiben, die ein Höchstmass an Komfort bietet. Die meisten der notwendigen Einstellungen werden einmal bei der Inbetriebnah- me durch Fachpersonal vorgenommen.
-
Seite 3: Inhaltsverzeichnis
Bedienungsanleitung Heizungsregler SR 5240 C Inhaltsverzeichnis Sicherheitsvorschriften ........6 Ihr Heizungsregler . - Seite 4 Bedienungsanleitung Heizungsregler SR 5240 C 7 Allgemeines ..........29 7.1 Installationshinweise und Vorbereitung für die Inbetriebnahme .
- Seite 5 Bedienungsanleitung Heizungsregler SR 5240 C 15 Montage- und Installationshinweise ......46 15.1 Bestimmung des Montageortes ....... . 46 15.2 Bestimmung des Referenzraumes .
-
Seite 6: Sicherheitsvorschriften
Bedienungsanleitung Heizungsregler SR 5240 C Sicherheitsvorschriften Bestimmungsgemässe Verwendung Der vorliegende Heizungsregler ist ein modernes, elektronisches Gerät. Der Regler entspricht folgenden EU-Richtlinien: • 73/23/EWG "Niederspannungsrichtlinie" • 89/336/EWG "EMV-Richtlinie", einschliesslich Änderungsrichtlinie 92/31/EWG Der Regler ist für den Einsatz zusammen mit einer Heizungseinrichtung entspre- chend den Spezifikationen des Herstellers bestimmt. -
Seite 7: Ihr Heizungsregler
Bedienungsanleitung Heizungsregler SR 5240 C Ihr Heizungsregler Was kann der Heizungsregler Richtig programmiert stellt der Regler im Zusammenwirken mit einer entsprechen- den Heizungseinrichtung sicher, dass während den programmierten Zeiten auf die gewünschten Temperaturen geheizt wird. Was Sie als Benutzer selbst einstellen können Sie als Benutzer können am Regler folgende Einstellungen selbst vornehmen:... -
Seite 8: Bedienelemente Und Anzeigen (Benutzerbereich)
Bedienungsanleitung Heizungsregler SR 5240 C Bedienelemente und Anzeigen (Benutzerbereich) 1. Bedienebene 2. Bedienebene Resettaste (versenkt) 3. und 4. Bedienebene (Fachpersonalebene) Diese Ansicht zeigt das Gerät mit geöffneter Abdeckung Tasten der 1. Bedienebene Gewünschte Raumtemperatur für Heizbetrieb Gewünschte Raumtemperatur für Absenkbetrieb Betriebsartenwahltaste Partytaste für Absenkbetrieb... -
Seite 9: Übersicht Über Die Anzeigen
Bedienungsanleitung Heizungsregler SR 5240 C Tasten der 2. Bedienebene (nach Öffnen der Abdeckung zugänglich) Uhrzeit einstellen Programmiertaste für Heiz-/Absenkbetriebszeiten Programmiertaste für Warmwasserbetriebszeiten Gewünschte Warmwassertemperatur Auswahl aus den 4 voreingestellten Zeitprogrammen Tasten der 3. Bedienebene, die vom Benutzer bedient werden dürfen Steilheit der Heizkurve verändern (Parameter 3-0) -
Seite 10: Einstellungen (Benutzerbereich)
Bedienungsanleitung Heizungsregler SR 5240 C Einstellungen (Benutzerbereich) Raumtemperaturen einstellen 3.1.1 Normaltemperatur 1. Einmal auf Taste drük- ken. • In der Anzeige erscheint rechts die eingestellte Raumsolltempe- ratur. 2. Durch Drücken auf die "–" bzw. "+" Seite der Taste eine tiefere bzw. höhere Temperatur einstellen. -
Seite 11: Angezeigte Raumtemperatur An Gemessene Anpassen
Bedienungsanleitung Heizungsregler SR 5240 C Angezeigte Raumtemperatur an gemessene anpassen Es ist möglich, dass die vom Regler angezeigte Raumtemperatur von der (mit ei- nem Raumthermometer) gemessenen abweicht. 1. Taste so oft drücken, bis der Raumtemperatur-Istwert angezeigt wird (siehe auch "Temperaturen abfragen, Anzeige der Regler- ausgänge"... -
Seite 12: Betriebsart Wählen
Bedienungsanleitung Heizungsregler SR 5240 C Betriebsart wählen Die gewählte Betriebsart wird durch einen dicken Balken unterhalb und einen dün- nen Balken oberhalb des Symbols angezeigt. Beispiel für aktivierten Automatikbetrieb: Symbol Funktion Einstellempfehlung für Heizen und Warmwasser "AUS", Heizung "AUS" Frostschutz aktiv Heizen und Warmwasser gemäss... -
Seite 13: Partyfunktion" Einschalten
Bedienungsanleitung Heizungsregler SR 5240 C "Partyfunktion" einschalten Mit der "Partyfunktion" wird der momentane, durch das Zeitprogramm vorgegebe- ne Betrieb verändert; es wird von Absenk- auf normalen Heizbetrieb umgeschaltet bzw. umgekehrt. Diese Änderung bleibt bis zum nächsten entgegengesetzten Schaltbefehl des Zeitprogramms wirksam. Die Partyfunktion kann auch manuell wieder ausgeschaltet werden. -
Seite 14: Heizkurve Anpassen
Bedienungsanleitung Heizungsregler SR 5240 C Heizkurve anpassen Die Grundeinstellung der Heizkurve wird vom Fachpersonal vorgenommen. Bei Bedarf, d.h. wenn die Raumtemperatur zu tief oder zu hoch ist, kann der Benutzer kleinere Anpassungen an der Steilheit und am Fusspunkt der Heiz- kurve anhand der folgenen Tabelle selbst vornehmen. -
Seite 15: Warmwassertemperatur Einstellen
Bedienungsanleitung Heizungsregler SR 5240 C Steilheit der Heizkurve verstellen 1. Abdeckung öffnen und auf die "–" oder "+" Seite der Taste drücken. • Es erscheint die Anzeige des aktuell eingestellten Wertes. 2. Den neuen Wert durch Drücken auf die "–" bzw. "+" Seite dieser Taste einstellen. -
Seite 16: Uhrzeit Und Wochentag Einstellen
Bedienungsanleitung Heizungsregler SR 5240 C 1. Abdeckung öffnen und einmal auf Taste drücken. • In der Anzeige erscheint rechts die eingestellte Wassertempera- tur. 2. Durch Drücken auf die "–" bzw. "+" Seite der Taste eine tiefere bzw. höhere Temperatur einstellen. -
Seite 17: Ferienprogramm Eingeben
Bedienungsanleitung Heizungsregler SR 5240 C Ferienprogramm eingeben Für eine Abwesenheitsdauer von bis zu 29 Tagen kann ein Ferienprogramm ein- gegeben werden. Während der eingegebenen Ferientage wird die Heizungsanla- ge bei Aussentemperaturen unter der Absenkheizgrenze (siehe Fachpersonalteil, "Heizgrenze im Absenkbetrieb (Einstellung 3-4)" ab Seite 37) dauern auf die ein- gestellte Absenktemperatur geheizt. -
Seite 18: Temperaturen Abfragen, Anzeige Der Reglerausgänge
Bedienungsanleitung Heizungsregler SR 5240 C Temperaturen abfragen, Anzeige der Regler- ausgänge Es können alle vom Regler gemessenen Temperaturen angezeigt werden. Je nach Anlage können dies im Maximum sein: • Kesseltemperatur • Rücklauftemperatur • Warmwassertemperatur • Aussentemperatur • Raumtemperatur 1. Taste ein- bzw. -
Seite 19: Automatikprogramme
Bedienungsanleitung Heizungsregler SR 5240 C Automatikprogramme Wissenswertes über Automatikprogramme Mit Automatikprogrammen können Sie Ihre Heizungsanlage (für Raumheizung und Warmwasserbereitung getrennt) Ihren Bedürfnissen entsprechend steuern. In einem Automatikprogramm sind die Zeiten festgelegt, während denen die Raum- bzw. die Wassertemperatur der Solltemperatur entsprechen soll. In den restlichen Zeiten gilt die Absenktemperatur, bzw. -
Seite 20: Die Standardprogramme
Bedienungsanleitung Heizungsregler SR 5240 C Die Standardprogramme P1 = Programm 1, Wohnhaus Normalprogramm (Werkseinstellung) Tagesblöcke Raumheizung Warmwasser Wochentag Markierte Tage Abgesenkt Einschalten Ausschalten Mo-Fr 06.00 22.00 05.00 22.00 Sa-So 07.00 23.00 06.00 23.00 P2 = Programm 2, Wohnhaus Komfortprogramm Tagesblöcke... -
Seite 21: Wählen Und Anpassen Der Automatikprogramme
Bedienungsanleitung Heizungsregler SR 5240 C Wählen und Anpassen der Automatikprogramme Wenn eines der oben beschriebenen Standardprogramme Ihren Bedürfnissen entspricht, können Sie es auswählen und unverändert übernehmen, siehe "Stan- dardprogramm wählen" ab Seite 21. Für Raumheizung und Warmwasserberei- tung können jeweils eigene Standardprogramme gewählt und unabhängig voneinander verändert werden. -
Seite 22: Automatikprogramm Anpassen
Bedienungsanleitung Heizungsregler SR 5240 C 4. Wollen Sie ein Standardprogramm für die Raumheizung wählen, drük- ken Sie die Taste , sobald die gewünschte Programmnummer angezeigt wird (im Beispiel rechts das Standardprogramm 3 für Hei- zen). Wollen Sie ein Standardprogramm für Warmwasser wählen, drücken... - Seite 23 Bedienungsanleitung Heizungsregler SR 5240 C Das Anpassen eines Automatikprogramms wird im folgenden anhand der Raum- heizung gezeigt. Das Vorgehen für Warmwasser ist identisch, lediglich muss an Stelle der Taste jeweils die Taste gedrückt werden. 1. Taste einmal drücken. Zeitmarke (blinkt) •...
-
Seite 24: Automatikprogramme Abfragen/Überprüfen
Bedienungsanleitung Heizungsregler SR 5240 C Das geänderte Programm ist ab sofort gespeichert. Die Anzeige kehrt nach 1 Minute automatisch zur Normalanzeige zurück. Durch Drücken der Taste können Sie auch sofort zur Normalanzeige zurückschalten. 5.4.3 Automatikprogramme abfragen/überprüfen Sie können alle Schaltzeiten des aktuellen Programms und der Standardprogram- me abfragen und überprüfen. -
Seite 25: Einstellbeispiele
Bedienungsanleitung Heizungsregler SR 5240 C Einstellbeispiele 5.5.1 Sie möchten ein anderes Standardprogramm wählen Beispiel: Für die Raumheizung möchten Sie Programm Nr. 3 wählen. 1. Taste so oft drücken, bis fol- gende Anzeige erscheint: 2. Taste einmal drücken. • Das Programm 3 wird damit als aktuelles Programm für die Raum-... - Seite 26 Bedienungsanleitung Heizungsregler SR 5240 C 2. Drücken Sie die Taste 2mal. • Die Einstellungen für den Sams- tag werden angezeigt. Die Zeit- marke und die Anzeige der Uhrzeit stehen am Beginn der ersten Heizperiode. 3. Die Zeitmarke mit Taste ("-" Seite 6mal drücken) auf dem Zeit- balken auf 5.30 Uhr verschieben.
-
Seite 27: Individuelles Automatikprogramm (Mit Tabelle)
Bedienungsanleitung Heizungsregler SR 5240 C Individuelles Automatikprogramm (mit Tabelle) Sie möchten ein vollständig an Ihre Bedürfnisse angepasstes Programm ein- geben. 1. Notieren Sie sich zuerst Ihr individuelles Zeitprogramm in der nachfolgenden Tabelle. Tagesblöcke Raumheizung Warmwasser Wochentag Abgesenkt Einschalten Ausschalten 2. Vergleichen Sie Ihr Wunschprogramm mit den 4 Standardprogrammen auf Seite 20. -
Seite 28: Der Regler Arbeitet Nicht Wie Erwartet
Bedienungsanleitung Heizungsregler SR 5240 C Der Regler arbeitet nicht wie erwartet Führen die Einstellungen nicht zur erwünschten Behaglichkeit, prüfen Sie, ob • das Automatikprogramm richtig programmiert ist (siehe ab Seite 19), • die Temperatur richtig eingestellt ist (siehe ab Seite 10), •... -
Seite 29: Allgemeines
Bedienungsanleitung Heizungsregler SR 5240 C Allgemeines Installationshinweise und Vorbereitung für die Inbetrieb- nahme Die Elektro-Installation und die Absicherung haben den örtlichen Vorschriften zu entsprechen. Der Heizungsregler ist dauernd an Spannung zu belassen. Vorgelagerte Netz-Schalter sind somit auf Not- oder Hauptschalter zu beschrän- ken, die üblicherweise auf Betriebsstellung belassen werden. -
Seite 30: Bedienelemente Und Anzeigen
Bedienungsanleitung Heizungsregler SR 5240 C Bedienelemente und Anzeigen Umstelltaste der Heizkreise (nur bei 2-Kreisregler) 1. Bedienebene 2. Bedienebene Resettaste (versenkt) 3. und 4. Bedienebene (Fachpersonalebenen) Die Tasten der 1. und 2. Bedienebene sind unter "Bedienelemente und Anzeigen (Benutzerbereich)" ab Seite 8 erklärt. -
Seite 31: Einstellungen (Fachpersonalbereich)
Bedienungsanleitung Heizungsregler SR 5240 C Tasten der 3. und 4. Bedienebene (nach Öffnen der Abdeckung zugänglich) Einstellung in der Einstellung in der Taste Nr.* Nr.* 3. Bedienebene 4. Bedienebene Warmwasser-Spei- Steilheit Heizkurve cherladung mit Vor- rang Kessel-/Vorlauf-Maxi- malbegrenzung Temperaturüberhö- hung Wärmeerzeuger Fusspunkt Heizkurve über Warmwasser-... -
Seite 32: Generelles Vorgehen
Bedienungsanleitung Heizungsregler SR 5240 C Generelles Vorgehen Das Vorgehen, um Einstellungen im Fachpersonalbereich vorzunehmen, ist für alle Einstellungen prinzipiell gleich. Im Folgenden wird das Vorgehen an einem Beispiel gezeigt. 9.2.1 Einstellungen in der 3. Bedienebene vornehmen 1. Abdeckung öffnen und einmal auf die Taste drücken, mit der man Einstellun-... -
Seite 33: Einstellungen In Der 4. Bedienebene Vornehmen
Bedienungsanleitung Heizungsregler SR 5240 C 9.2.2 Einstellungen in der 4. Bedienebene vornehmen 1. Abdeckung entfernen und Taste 2mal drücken. • Nach dem ersten Drücken der Taste wird "3 - -" angezeigt. Jetzt könnten Einstellungen der 3. Bedienebene vorgenommen wer- den (siehe auch vorhergehendes Kapitel). -
Seite 34: Heizkurve (Einstellungen 3-0 Und 3-2)
Bedienungsanleitung Heizungsregler SR 5240 C Heizkurve (Einstellungen 3-0 und 3-2) Die Heizkurve zeigt den Zusammenhang zwischen der Heizungsvorlauf- und der Aussen- ∆ ∆ temperatur Da das Gebäude Einstellungsänderungen nur langsam verarbeitet, wird empfohlen, pro Tag nur einen Anpassungsschritt vorzunehmen. Dok. Nr. 106766 05/2000... -
Seite 35: Steilheit Und Fusspunkt Der Heizkurve Einstellen
Bedienungsanleitung Heizungsregler SR 5240 C 9.3.1 Steilheit und Fusspunkt der Heizkurve einstellen Die Heizkurve wird durch folgende Einstellungen bestimmt: Einstelltaste Funktion Grundeinstellung durch Steilheit Fachpersonal Fusspunkt Vorlauftemperatur Fachpersonal Sollwert Heizbetrieb Benutzer Sollwert Absenkbetrieb Benutzer Die untenstehende Tabelle hilft die zutreffende Heizkurve für eine Heizungsanla- ge zu ermitteln. -
Seite 36: Heizkurve Anpassen
Bedienungsanleitung Heizungsregler SR 5240 C 9.3.2 Heizkurve anpassen Raumtemperatur Bei Aussen- temperaturen am Tag zu kalt zu warm 0,2 kleiner und 0,2 grösser und +5 bis +15 °C 5 K höher stellen 5 K tiefer stellen -20 bis -5 °C 0,2 grösser stellen... -
Seite 37: Vorlauf-/Kessel-Maximalbegrenzung (Einstellung 3-1)
Bedienungsanleitung Heizungsregler SR 5240 C Vorlauf-/Kessel-Maximalbegrenzung (Einstellung 3-1) Die Heizungs-Vorlauftemperatur wird auf den eingestellten Wert begrenzt. Diese Einstellung dient nicht als Sicherheitsfunktion! Bei einer Fussbodenheizung ist zusätzlich ein Rohr-Anlegethermostat vorgeschrieben. Heizgrenzen 9.5.1 Heizgrenze (Sommer) (Einstellung 3-3) Mit dieser Einstellung wird festgelegt, bei welcher Aussentemperatur der Heizbe- trieb beendet werden soll. -
Seite 38: Frostschutzbetrieb
Bedienungsanleitung Heizungsregler SR 5240 C 9.5.3 Frostschutzbetrieb Bei einer Aussentemperatur unter 2 °C (Frostschutzgrenze) lauft die Umwälz- pumpe. Der Kessel wird vom Regler eingeschaltet. Er heizt bis zur Frostschutz- kurve, mindestens aber auf 16 °C. Ist der Einstellwert für die "Heizgrenze im Absenkbetrieb"... - Seite 39 Bedienungsanleitung Heizungsregler SR 5240 C Berechnungsformel für Vorhaltezeit 20 TA – × -------------------------------------------- - Z VE Basiswert 20 Klimapunkt – ZVE = Vorhaltezeit Heizbeginn = gemessene Aussentemperatur Beispiel: Basiswert = 150 Minuten Aussentemperatur = 5 °C 20 5 – ×...
-
Seite 40: Raumtemperaturkompensation (Einstellung 3-6)
Bedienungsanleitung Heizungsregler SR 5240 C Es empfiehlt sich, im Falle von Anpassungen die Vorhaltezeiten mindestens um folgende Werte zu ändern: • Fussbodenheizung 30 Minuten • Radiatorheizung 20 Minuten Falls keine Startoptimierung gewünscht wird, ist der Wert auf 0 zu setzen. Der Heizbeginn entspricht dann dem Belegungsbeginn gemäss Zeitprogramm. -
Seite 41: Automatische Heizkurvenadaption (Einstellung 4-6)
Bedienungsanleitung Heizungsregler SR 5240 C ratur-Sollwert errechnet sich wie folgt: = TV + ((TI - TI) x K) soll "Neu" soll soll TV = Vorlauftemperatur K = Kompensation (Einstellwert 3-6) Beispiel: Raumsollwert 20 °C Raum-Istwert (Überhöhung z.B. durch Sonneneinstrahlung) 22 °C... -
Seite 42: Funktionen Der Heizungsumwälzpumpen
Bedienungsanleitung Heizungsregler SR 5240 C Funktionen der Heizungsumwälzpumpen Die Umwälzpumpen laufen, wenn • im Heizbetrieb die Aussentemperatur unter der Heizgrenze liegt (siehe "Heizgrenze (Sommer) (Einstellung 3-3)" ab Seite 37), • im Absenkbetrieb die Aussentemperatur unter der entsprechenden Heiz- grenze liegt (siehe "Heizgrenze im Absenkbetrieb (Einstellung 3-4)" ab Seite 37), •... -
Seite 43: Funktionsprüfungen Und Abfragen
Bedienungsanleitung Heizungsregler SR 5240 C Funktionsprüfungen und Abfragen 11.1 Temperaturfühler prüfen Für eine Prüfung der Temperaturfühler ist weder der Ausbau des Reglers noch der Einsatz von Mess- oder Prüfgeräten notwendig. 1. Drücken Sie die Taste • Die gemessenen Temperaturwerte werden angezeigt. Wenn eine Tempe- ratur angezeigt wird, ist auch der entsprechende Fühler einwandfrei ange-... -
Seite 44: Fehlermeldungen
Bedienungsanleitung Heizungsregler SR 5240 C Die Aussentemperatur ist sowohl als gemittelter wie als effektiver Wert auslesbar. Die Anzeige ist wie folgt: Aussentemperatur effektiv (°C) Aussentemperatur gemittelt (°C) Beim Masterregler können, nebst der Kaskadensolltemperatur, die Gesamtlei- stung sowie die von den einzelnen Kaskadenstufen geforderte Leistung abgefragt werden. -
Seite 45: Begriffserklärung
Bedienungsanleitung Heizungsregler SR 5240 C Begriffserklärung Der Belegungsbeginn ist der an der Schaltuhr pro- Belegungsbeginn grammierte Anfang der Belegungszeit. Die Belegungszeit ist der Zeitbereich während dem die Belegungszeit Anlage auf Normaltemperatur geheizt wird. Fachpersonalebenen Diese Einstellebenen sind dem Fachpersonal vorbe- halten. -
Seite 46: Montage- Und Installationshinweise
Bedienungsanleitung Heizungsregler SR 5240 C Montage- und Installationshinweise 15.1 Bestimmung des Montageortes • Ca. 150 cm ab Boden. • Nicht neben einer Wärmequelle oder direkter Sonneneinstrahlung ausge- setzt. • Im Referenzraum an einer Innenwand mit normal beheiztem Nebenraum. In diesem Raum dürfen keine weiteren Regelgeräte, z.B. Thermostatven- tile, wirksam sein. -
Seite 47: Montage
Bedienungsanleitung Heizungsregler SR 5240 C 15.4 Montage Der Regler ist mit einem Anschluss- und Montagesockel ausgerüstet. Um den Regler abzuziehen sind die seitlichen, verdeckt unter der Frontblende angeordne- ten Nocken mit den Fingern einzudrücken. Beachten Sie bei der Montage, dass die rückseitige Kabelöffnung oberhalb des Klemmstegs liegt und dass die Klemmennumerierung im Gehäuseboden normal... -
Seite 48: Hinweise Zur Verdrahtung
Bedienungsanleitung Heizungsregler SR 5240 C 15.5 Hinweise zur Verdrahtung Warnung: Achten Sie darauf, dass vor Beginn der Verdrahtungsarbei- ten alle Leitungen spannungsfrei sind. Vor dem Aufsetzen oder dem Abnehmen des Reglers ist die Spannung auszuschalten. Berühren Sie die Drähte und die Anschlüsse des Reglers nie. - Seite 49 Bedienungsanleitung Heizungsregler SR 5240 C Feuerungs- automat Interface nicht belegt Die Fühler sind am Brennerautomaten entsprechend der Montageanleitung zum Heizkessel anzuschliessen. Warnung: Schalten Sie die Spannnung am Heizkessel erst wieder ein, wenn alle Verdrahtungsarbeiten abgeschlossen sind und der Hei- zungsreger auf dem Sockel aufgesteckt ist (Initialisierung der Elek- tronik.
-
Seite 50: Übersicht Einstelldaten
Bedienungsanleitung Heizungsregler SR 5240 C Übersicht Einstelldaten Grundein- Änderung stellung Symbol Funktion Datum: Datum: Steilheit Heizkurve Kessel-/Vorlauf- °C Maximalbegrenzung Fusspunkt °C Heizkurve Heizgrenze °C (Sommer) Heizgrenze °C Absenkbetrieb Vorhaltezeit für Min. Aufheizen Raumtemperatur- kompensation Automatische Heiz- kurvenadaption ein oder aus... - Seite 51 Bedienungsanleitung Heizungsregler SR 5240 C Notizen: Dok. Nr. 106766 05/2000...
- Seite 52 Herstellung und Vertrieb:...
