Quax STRIPES Handbuch Seite 7

STRIPES
54 04 24xx

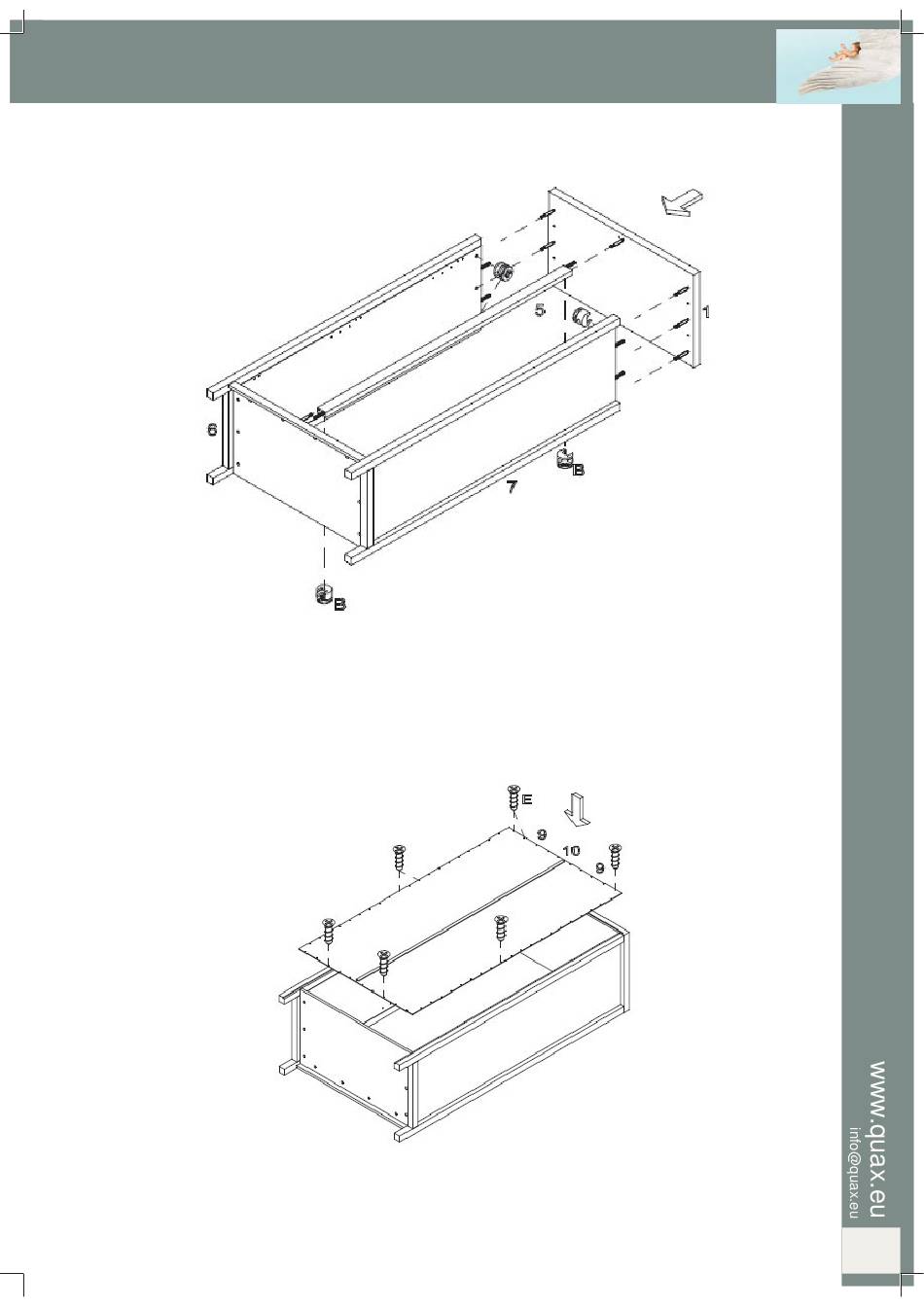

Stap 6 : Gebruik de onderdelen van stap 3 en 4, het tussenprofi el 5, twee houten deugels A en acht ex-
centrieken B
Duw twee houten deugels (A) in de voorziene openingen onder- en bovenaan het tussenprofi el (5). Plaats
twee excentrieken (B) in de voorziene openingen onder- en bovenaan het tussenprofi el. Duw het tussen-
profi el over de verbindingsbout en met zijn houten deugel in de opening van de bodem. Hou vast. Duw nu
het bovenblad (1) met zijn verbindingsbouten in de gaten en over de houten deugels van de zijkanten en
het tussenprofi el. Draai nu alle excentrieken dicht.
Stap 7 : Gebruik de onderdelen van stap 6, de ruggen 9, het verbindingsprofi el 10 en zestig schroeven E
Duw de ruggen (9) in de gleuven van het verbindingsprofi el (10) en leg het geheel op de achterzijde van
de kast. Schroef de ruggen vast met de houtschroeven (E).
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren
Armoire avec deux portes
Wardrobe with two doors
Quax Quax
First dreams First dreams
® ®
First steps First steps
7
