GAE BF1 Betriebsanleitung

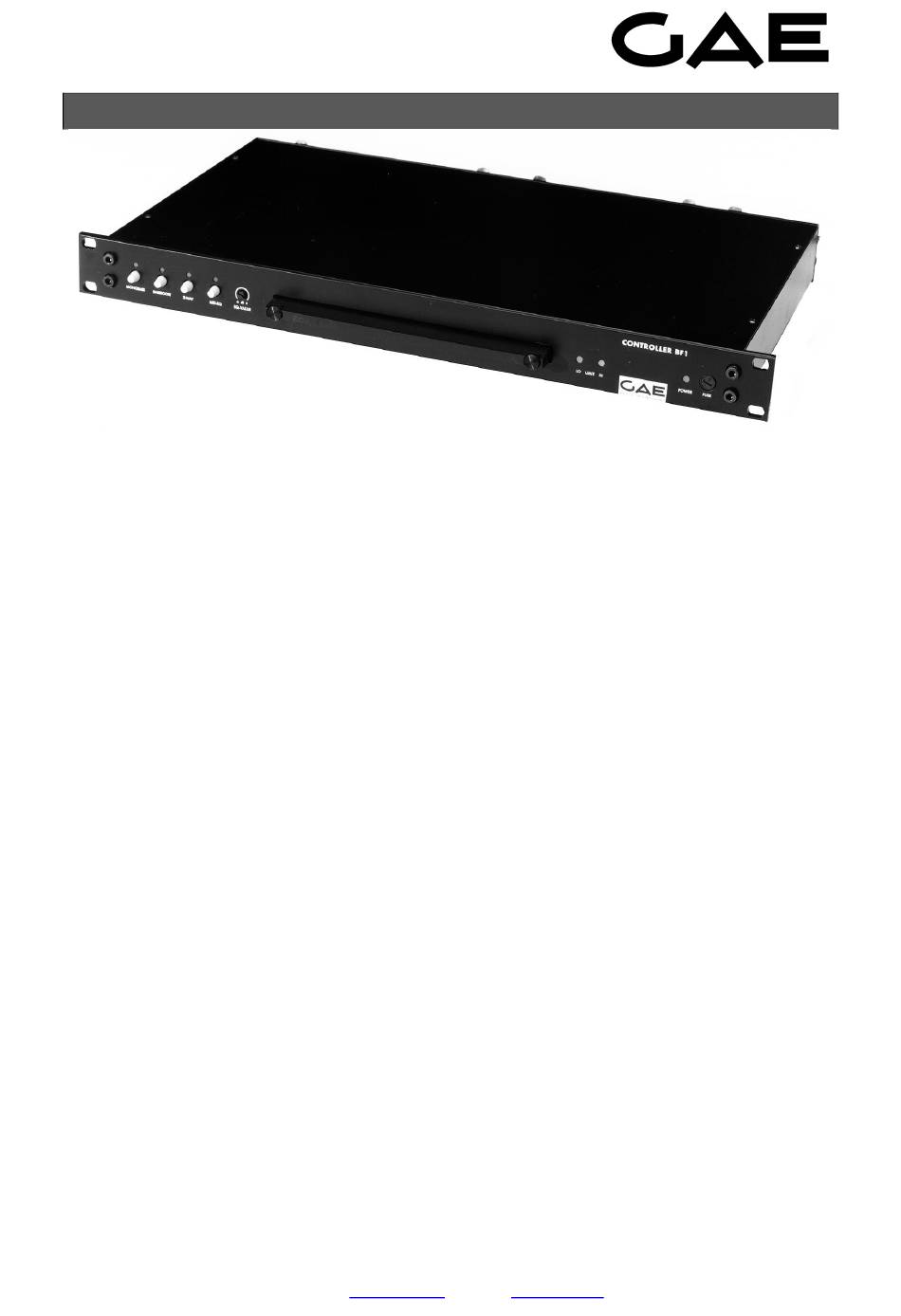

GAE Controller BF1
Der GAE BF1 ist ein speziell für den Betrieb hochwertiger
Lautsprechersysteme entwickelter Controller. Er verbindet
die Funktionen einer genau abgestimmten Schutzschal-
tung, einer ggf. optimal angepaßten Frequenzweiche für
aktiven 2-Weg-Betrieb mit der Möglichkeit von klang-
korrigierenden Maßnahmen.
Der GAE BF1 bietet folgende Funktionen:
- Stereo-Crossover
- Equalizer
- Limiter (Peak und RMS)
Durch die Preset-Karte kann der BF1 optimal auf jedes
Fullrange- oder 2-Wege-System eingestellt werden. Fol-
gende Parameter werden durch den Presetkarteneinschub
beeinflußt:
•
2 Bandpaßfilter in Frequenz, Güte und Absenkung
•
1 Bandpaßfilter in Frequenz, Güte und Absenkung,
schaltbar und regelbar (MID-EQ)
•
1 Hochpaßfilter 2.Ordnung zur unteren Bandbegren-
zung des Low-Bereichs in Frequenz und Güte
•
1 optionales Hochpaßfilter dazu (BASSBOOST)
•
1 Tiefpaßfilter 2.-4.Ordnung zur oberen Bandbegren-
zung des Low-Bereichs in Frequenz und Güte
•
1 Hochpaßfilter 2.Ordnung zur unteren Bandbegren-
zung des High-Bereichs in Frequenz und Güte
•
1 optionales Hochpaßfilter dazu (BASSBOOST)
•
1 weiteres optionales Hochpaßfilter dazu (2-WAY)
•
1 Tiefpaßfilter 2.Ordnung zur oberen Bandbegren-
zung des High-Bereichs in Frequenz und Güte
•
Einsatzpunkte (Threshold) für Limiter-Funktionen in
allen Wegen
Dimensions (H x W x D) ....................................................................................1U / 19" / 252mm
Weight .................................................................................................................4 kg
Power supply .....................................................................................................230-240V, 115-120V / 50-60Hz, 15VA
Input configuration............................................................................................electronically balanced,
Maximum input level .........................................................................................+ 20dBu
Output configuration.........................................................................................electronically balanced,
Maximum output level.......................................................................................+ 20dBu in 600Ω (≡10Vrms)
THD + N...............................................................................................................≤ 0.01%
Signal / Noise ratio ............................................................................................≥ 96dBV ≡ 93.78dBu (A-weighted)
Dynamic range ...................................................................................................≥ 114dBV (A-weighted)
Channel cross-talk ............................................................................................≥ 80dB @ 1kHz
opal audio vertrieb GmbH, Engerstraße 47, D-33824 Werther. Tel. +49 5203 236 Fax +49 5203 238
E-Mail info@gae.de Internet
The GAE BF1 is a specially designed, high quality
loudspeaker, system controller. It combines the func-
tions of an exactly tuned protection circuit, an ideally
tuned cross-over for 2-way active operation with the
possibility for sound correction measures.
The GAE BF1 offers the following functions:
- Stereo-Crossover
- Equaliser
- Limiter (Peak and RMS)
All electrical components are hand selected and finely
graded for tolerance and guarantee excellent techni-
cal data. By means of the preset card the BF-1 can be
finely tuned to every conceivable configuration of full-
range and 2-way systems. The following parameters
are influenced by the preset settings:
•
2 Band-pass-filter in Frequency, Q-factor and cut
•
1 Band-pass-filter in Frequency, Q-factor and
cut, switchable and adjustable (MID-EQ)
•
1 High-pass-filter 2nd Order for setting the lower
cut-off of the Low range in frequency and Q-
factor
•
1 optional High-pass-filter (BASSBOOST)
•
1 Low-pass-filter 2nd - 4th Order for setting the
upper cut-off of the Low range in frequency and
Q-factor
•
1 High-pass-filter 2nd Order for setting the lower
cut-off of the High range in frequency and Q-
factor
•
1 optional High-pass-filter (BASSBOOST)
•
1 further optional High-pass-filter (2-WAY)
•
1 Low-pass-filter 2nd Order for setting the upper
cut-off of the High range in frequency and Q-
factor
•
Cut-off (Threshold) for Limiter-Function in each
way
input impedance 20 kΩ
output impedance ≤ 20Ω
www.gae.de
