FIRE FUN HEXAGON Montageanleitung
Inhaltszusammenfassung für FIRE FUN HEXAGON

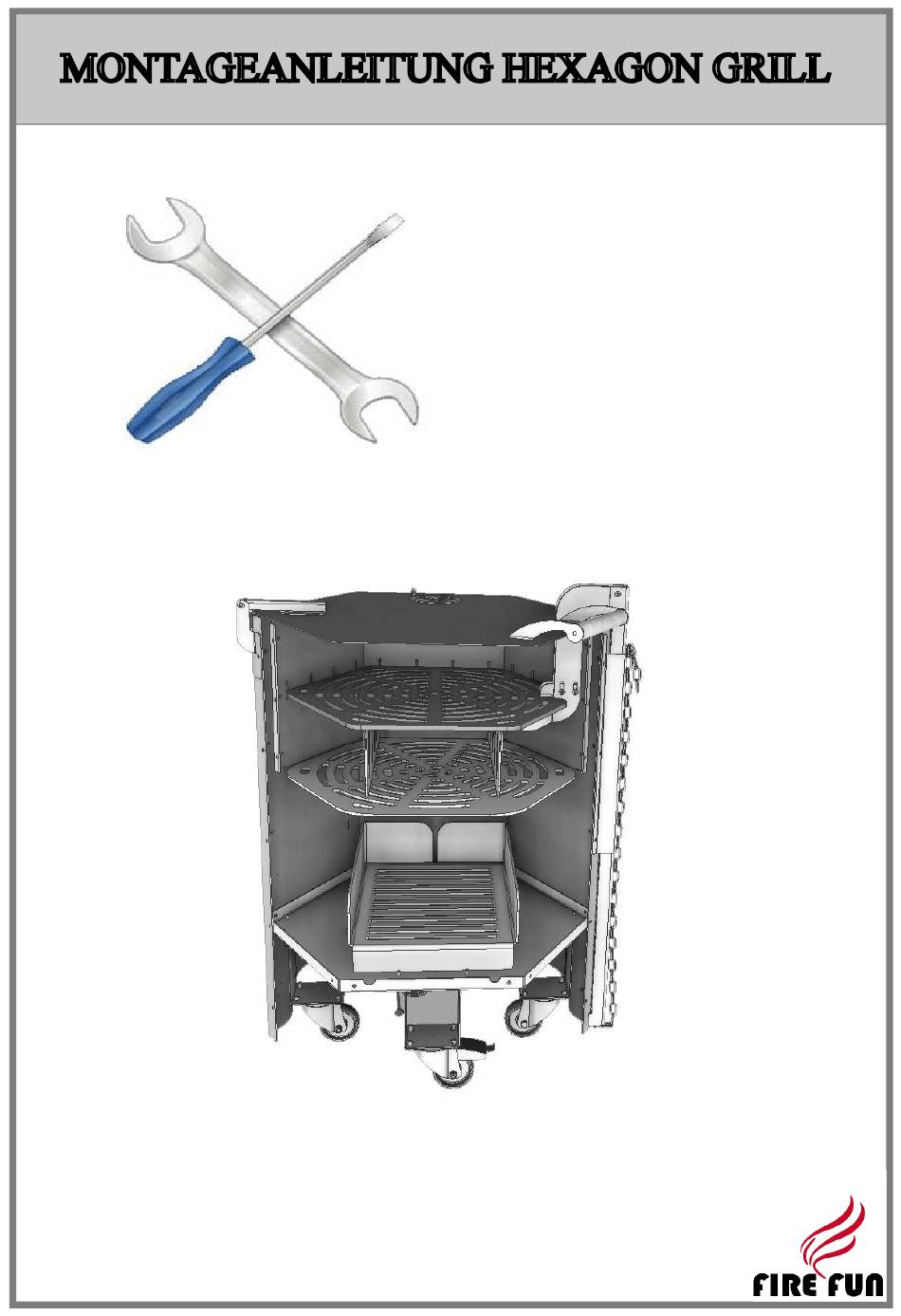

- Seite 1 MONTAGEANLEITUNG HEXAGON GRILL Benötigtes Werkzeug: Gabelschlüssel sw 10 Kreuzschrauben Dreher...
- Seite 2 MONTAGEANLEITUNG HEXAGON GRILL Stellfußmontage Je 2 Stellfüße mit Lenkrollen ohne Bremse, und 2 Stellfüße mit Lenkrollen mit Bremse montieren Mittig für Drehschieber selbst- Bodenmontage sichernde Mutter montieren Stellfuß mit Brem- se an der Seite mit halbrunden Ausneh- mungen montieren, zweiter Stellfuß mit Bremse gegenüber...
- Seite 3 MONTAGEANLEITUNG HEXAGON GRILL Türanbauteile 3 Stück Drehschieber Stellfußmontage Anbauteile Führung Deckelscharnier Grillrostver- Rechts Links stellung Stellstange Drehschieber Halteblech Abstelltisch Sonnenschirmhalter Eckverbin- dungen Man- tel 6Stück Haltewinkel Abstelltisch Mantelblech Montage...
- Seite 4 MONTAGEANLEITUNG HEXAGON GRILL Türfänger & Scharnier Montage Drehschieber innen Mantelmontage mit Anbauteieln Mutter Eckverbin- Deckelscharnier Halteblech dungen Man- Rechts Links Abstelltisch tel 6Stück Haltewinkel Abstelltisch Führung Grillrostver- stellung Ansicht von Ansicht von Vorne Hinten Sonnenschirmhalter...
- Seite 5 MONTAGEANLEITUNG HEXAGON GRILL Stellstange Montage Stellstange an Dreh- schieber einhängen durch das Loch un- terhalb der Nach- heiztüre stecken und Kugelkopf auf- schrauben 6 Stück Brennkammererteile mit 6 Stück Haltewinkel verbinden Brennraummontage 6 Stück Brennkammerteile mit 6 Stück Haltewinkel verbinden...
- Seite 6 MONTAGEANLEITUNG HEXAGON GRILL „Hochzeit“ Brenner mit Hexagon Mantel Den Brenner einfach in den Mantel von oben einführen. Es gibt keine Positionsvorgabe in der Drehung Montage Grillrosthalter Das Haltestück mit Hilfe der 4 Schrauben dem Grillrost in der Höhe nach anpassen...
- Seite 7 MONTAGEANLEITUNG HEXAGON GRILL Montage Anbauteile Deckel Sicherungsmutter Mutter Drehschieber mit Siche- rungsmutter montieren Holzgriff 200 mm 2 St. Holzschrauben 6x25 mm Anbautisch Montage Türmontage Die beiden Stützen in- nen mit selbstsichern- der Mutter montieren Holzgriff 258 mm 2 St. Holzschrauben 6x 25 mm...
- Seite 8 MONTAGEANLEITUNG HEXAGON GRILL Montage Deckel, Anbautisch, Grillrosthalter & Türe Deckel Grillrosthalter Anbautisch und Türe...
