Inhaltszusammenfassung für CONATEX LEARNSYSTEMS 203.0042
Seite 1

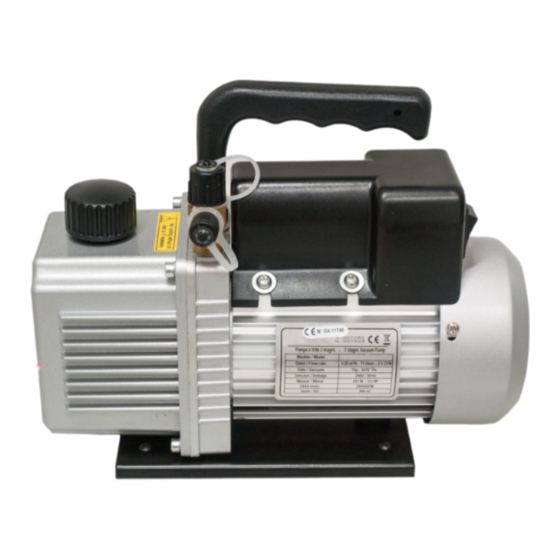

Drehschieber-Vakuumpumpe 0,005 mBar - Best.- Nr. 203.0042 Drehschieber-Vakuumpumpe 0,005 mBar Vor
d em
E inschalten
Ölstand
k ontrollieren
Beschreibung 1. Einleitung Merkmale dieser zweistufigen Drehschieber-Vakuumpumpe sind ihr geräuscharmer Lauf, ihr geringer Platzbedarf und ihre Leistung. Diese Pumpe ist für alle schulischen Anwendungsbereiche geeignet.
Drehschieber-Vakuumpumpe 0,005 mBar - Best.- Nr. 203.0042 3. Detailbeschreibung Ansaugstutzen Ein-‐/Ausschalter Öl-‐Einfüll-‐
Sichtfenster
f ür
Stutzen
u nd
den
Ö lstand
Ausblasöffnung Standfuß
Schraube
z um
...
Seite 3
Drehschieber-Vakuumpumpe 0,005 mBar - Best.- Nr. 203.0042 Anschlüsse: 1/4" und 3/8" mit Schraubgewinde sowie ein kegelförmiges Ansatzstück mit Auskehlung für den Gummischlauch Gewicht: 10 kg 1. Installation und Inbetriebnahme 1.1 Auspacken und Aufbau Die Pumpe wird verpackt mit einem Ölbehälter geliefert sowie mit einem Anschlussstück und einem Vakuumschlauch Die Pumpe muss waagerecht auf einer sauberen und trockenen Fläche verwendet werden.
Seite 4
Drehschieber-Vakuumpumpe 0,005 mBar - Best.- Nr. 203.0042 3- Führen Sie das geriffelte Anschlussstück in die Leitung ein und stülpen Sie die Leitung vollständig darüber, um die Dichtheit zu gewährleisten. Verbrauchsmaterial: Vakuumöl (Bestell-Nr. 105.1702) Zubehör Vakuumteller: Bestell-Nr. 200 3763 Vakuumglocke: Bestell-Nr.
Seite 5
Drehschieber-Vakuumpumpe 0,005 mBar - Best.- Nr. 203.0042 Für den Fall eines Versandes darf die Vakuumpumpe nur völlig entleert verschickt werden! Defekte, die durch beim Transport ausgelaufenes Öl entstehen, sowie die damit verbundenen Reinigungsarbeiten, fallen nicht unter Gewährleistung. Sich hieraus ergebende Mehraufwendungen und Kosten für notwendige Reparaturen sind nicht durch die Gewährleistung abgedeckt.
Seite 6
Drehschieber-Vakuumpumpe 0,005 mBar - Best.- Nr. 203.0042 Vermeiden Sie, dass Fremdkörper in die Pumpe gelangen. Nicht als Kompressor oder Förderpumpe verwenden – nie ohne Öl betreiben. 4. Gewährleistung Für die von CONATEX gelieferten Geräte gilt ab ihrer Lieferung eine Gewährleistung gegen sämtliche Fehler oder versteckten Mängel des jeweiligen verkauften Gerätes.
