Behringer SUPER PHASE SHIFTER SP400 Bedienungselemente

SUPER PHASE SHIFTER SP400
Ultimate Phase Shifter Effects Pedal
Vielen Dank für das Vertrauen, das Du uns mit dem Kauf des BEHRINGER SUPER PHASE SHIFTER SP400
entgegengebracht hast. Dieses Phaser-Effektpedal liefert auf Knopfdruck die gesamte historische
Bandbreite von klassischen bis hin zu modernen Phase Shifting-Effekten. Erlebe den Klang klassischer
Mehrstufen-Phaser sowie neue, wirbelnde, sich auf- und abwärts bewegende Sounds.

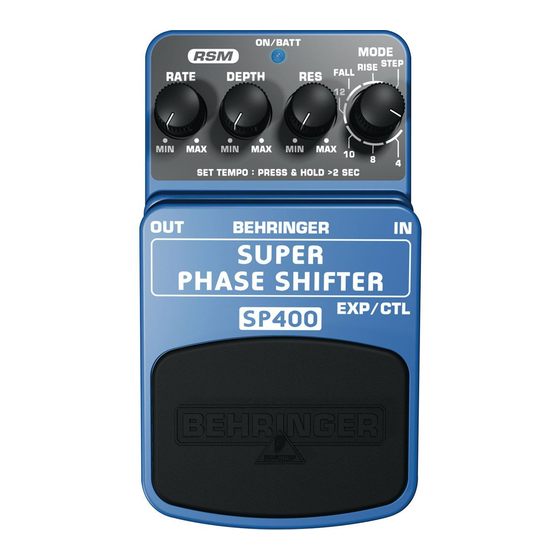

1. Bedienungselemente
(9)
(4)
(3)
(6)
(1) Wähle die Effektbetriebsart per MODE-Schalter:
4/8/10/12-Stage: Wahl der Stufenanzahl des Phasereffekts. Der Klang variiert zwischen
Vintage Phaser-Klängen sowie tiefen und kräftigen Phaser-Effekten.
FALL: Diese Betriebsart generiert einen konstant abfallenden Phaser-Effekt.
RISE: Diese Betriebsart generiert einen permanent ansteigenden Phaser-Effekt.
STEP: In dieser Betriebart erfolgt die Filtermodifikation aufwärts und abwärts in definierten Schritten.
(2) Mit RES(onance) regelst Du die Intensität des Effekts.
(3) Mit DEPTH regelst Du die Modulationstiefe.
(4) Mit RATE regelst Du die Modulationsgeschwindigkeit. RATE kann auch über die Tap-Funktion
des Fußschalters (8) oder über ein externes Expressionspedal gesteuert werden.
(5) Die 6,3-mm IN-Monoklinkenbuchse dient zum Anschluss des Instruments.
(6) Die 6,3-mm OUT A-Monoklinkenbuchse leitet das Signal an Deinen Verstärker weiter.
(7) Der 6,3-mm EXP/CTL-Stereoklinkenstecker kann zum Anschluss zweier verschiedener
Arten von Pedalen verwendet werden:
•
Verwende einen Fußschalter anstatt des integrierten Fußschalters (8), um die
LFO-Geschwindigkeit einzutippen.
•
Verwende ein Expressionspedal, um die Rate zu modulieren von 0 (LFO stoppt)
bis zum Maximalwert, der durch die Position des Rate-Reglers (4) bestimmt wird.
(8) Der Fußschalter dient zum Aktivieren/Deaktivieren des Effekts. Drücke den Fußschalter zwei
Sekunden oder länger, um die Effekt-RATE einzutippen (ON/BATT LED blinkt).
(2)
(1)
(5)
(7)
(8)
