Inhaltszusammenfassung für Sacon LogicMove

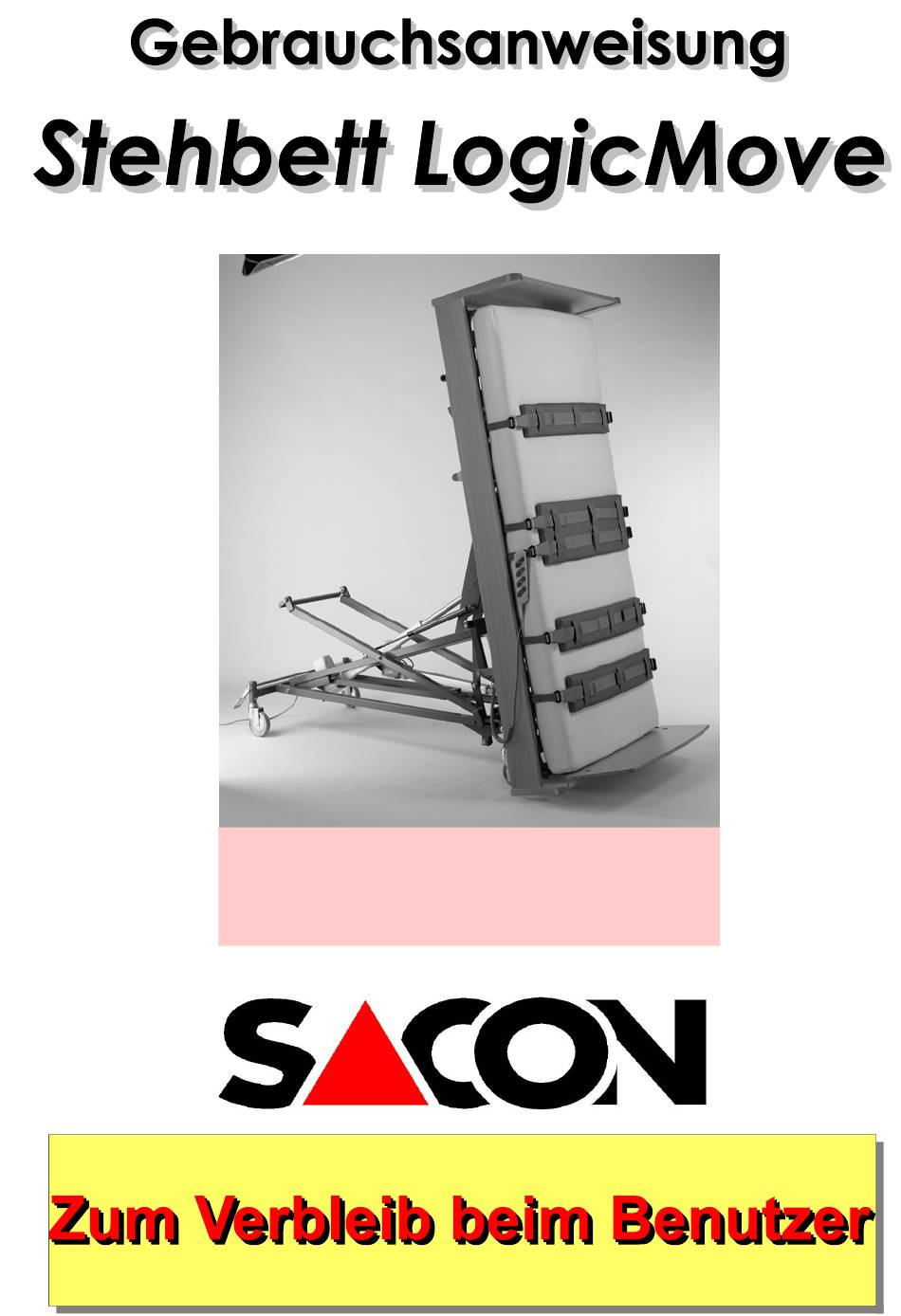

- Seite 1 Zu Ihrer Sicherheit. Vor Inbetriebnahme lesen...
-
Seite 3: Inhaltsverzeichnis
Die verwendeten Materialien und die sorgfältige Verarbeitung garantieren eine hohe Qualität und eine lange Lebensdauer. Bitte lesen Sie die vorliegende Gebrauchsanweisung vor Inbetriebnahme aufmerksam durch und beachten Sie die Sicherheitshinweise. Personen, die mit der Gebrauchsanweisung nicht vertraut sind, dürfen das Stehbett LogicMove nicht benützen. Inhaltsverzeichnis Transport S. 6 Inbetriebnahme S. -
Seite 4: Sicherheitsvorschriften
Diese Gebrauchsanweisung kann nicht jeden denkbaren Einsatz berücksichtigen. Für weitere Informationen oder im Falle von Problemen, die in der vorliegenden Gebrauchsanweisung nicht oder nicht genügend ausführlich beschrieben sind, wenden Sie sich bitte an die Vertretung in Ihrer Region / Ihrem Land oder direkt an SACON (Adresse siehe Seite 3 dieser Ge- brauchsanweisung). -
Seite 5: Fernbedienung
Seite 5 Netzkabel Niemals ein beschädigtes Netzkabel verwenden, sondern es sofort durch SACON-Fachpersonal oder durch von SACON autorisierte Service-Stellen ersetzen lassen. Das Netzkabel darf sich nie im Bewegungsbereich der Verstellmechanik befinden: Gefahr von Abklemmen und Kurzschlüssen. Benützen Sie nur einwandfreie Verlängerungskabel. -
Seite 6: Inbetriebnahme
6. Transport und Transportsicherung Das Stehbett inkl. Holzrahmen kann gerollt werden. Ist das Bett breiter als vorhandene Türen oder Gänge, so kann es mit dem Sacon-Betten-Transportgerät gerollt oder von zwei Personen getragen werden. In beiden Fällen ist das Bett zu sichern. Achtung! Rücken- und Beinteil jeweils links und rechts... - Seite 7 Seite 7 Sperren / Entsperren Rückenmotor Bild 1 / 2 Sperren / Entsperren Beinmotor Bild 3 / 4 Sperren: Tasten ”Niveau auf” und ”Kipp auf” gleichzeitig gedrückt halten. Zusätzlich Taste ”Rücken auf”, um den Rückenmotor zu sperren und/oder ”Bein auf” um den Beinmotor zu sper- ren, drücken.
- Seite 8 Seite 8 10. Bedienung Anweisung der Stehbett Teile Liegefläche Das Niveau der Liegefläche kann in der Höhe verstellt werden (Differenz von der untersten zur obersten Stellung 38 cm). Es ist darauf zu achten, dass der ganze Bewe- gungsraum frei bleibt. Rückenteil Das Rückenteil kann stufenlos elektrisch von 0 - 85°...
- Seite 9 Seite 9 Fussteil Vor dem manuellen Anheben des Fussteils für die Schocklagerung muss verstellbare Fussbrett entfernt werden (Einklemmgefahr). ATB- / Fauteuilstellung Liegt der Winkel zwischen Liegefläche und der Horizontalen innerhalb von 25° , lassen sich das Rücken- und Beinteil nach Wunsch verstel- len.
- Seite 10 Seite 10 Verstellbares Fussbrett (Option) Durch Ziehen und Verdrehen der beidseitig angebrach- ten Rastbolzen, kann das Fussbrett in Längsrichtung und Winkel verstellt werden. ACHTUNG! Es ist darauf zu achten, dass die Bolzen vollständig eingerastet sind. Hinweis! Beim Einsatz des verstellbaren Fussbrettes sind nur Metallseitengitter verwendbar.
-
Seite 11: Zubehör
Seite 11 11. Zubehör Verwenden Sie nur Original Zubehör der Fa. Sacon zur Adaption an Ihrem Stehbett. Bei Benutzung von Zubehör anderer Hersteller besteht die Gefahr der Verletzung oder Beschädigungdes Bettes. Winkelmesser (Option) Der Winkelmesser zeigt die momentane Neigung der Liegefläche an. - Seite 12 Seite 12 Gurtfach Bei Nichtgebrauch können die Gurte in das Gurtfach unter dem Rückenteil verstaut werden. Das vierteilige Gurtsystem besteht aus einem Brustgurt, einem Becken- gurt und zwei Beingurt. Es sind weiche hautfreundliche und abwaschbare Polstergurte. Infrarot – Fernbedienung Alle Funktionen können auch über die optional erhältliche Infrarot - Fernbedienung ausgeführt werden, welche gleich- zeitig die Anbindung des Bettes an Umfeldkontrollsysteme ermöglicht.
-
Seite 13: Wartung + Reinigung
Seite 13 12. Wartung und Reinigung Wartung Achtung ! Wartungen werden durch den Hersteller oder Die jährliche Wartung beinhaltet nicht nur die durch vom Hersteller autorisiertes Fach- gesetzlich vorgeschriebene Kontrolle,sondern personal durchgeführt. auch die Überprüfung und Einstellung von me- Die Wartung ist jährlich durch den Betreiber chanischen Komponenten, welche für den stö- zu veranlassen. -
Seite 14: Service + Reparaturen
Bei Störungen, Defekten oder Verdacht auf Defekte sind die im Kapitel ”Störungen und deren Behe- bung” aufgeführten Massnahmen vorzunehmen. Reparaturen dürfen nur durch SACON-Fachpersonal oder durch von SACON autorisierte Service- Stellen ausgeführt werden. Bei Nichteinhalten dieser Bestimmung wird jeglicher Garantie- und Haf- tungsanspruch abgelehnt. -
Seite 15: Störungen Und Deren Behebung
- Motor überhitzt - ca. 30 Minuten warten - Motor oder Handschalter - SACON - Service kontaktieren defekt Wird ein Motor oder die Steuerung ausgewechselt, muss ein Reset der Steuerung durchgeführt werden !! Siehe Seite 7: Reset der Steuerung... - Seite 16 Seite 16 16. Gebrauchsanweisung für das Gurtensystem • Das SACON - Gurtsystem ermöglicht einen sicheren und angenehmen Halt im Brust-, Becken- und Kniebereich. • Das vierteilige Gurtsystem besteht aus einem Brustgurt, einem Beckengurt und zwei Beingurten. Es sind weiche und abwaschbare Polstergurte.
- Seite 17 Seite 17 Sitz der Beingurte oder- und unterhalb des Kniegelenks Plazierung des Beckengurtes Schliessen Öffnen Reinigung: Abwaschen mit handelsüblichen Reinigungsmitteln Desinfektion: Abwaschen oder Besprühen mit han- delsüblichen Desinfektionsmitteln. Achtung: Das Gurtensystem darf nicht in der Waschmaschine gewaschen werden...
- Seite 18 Seite 18 Montageanleitung Stehbett Logic Move Mod. Home Inhalt Beschlagsatz Mod. Home 4x M8x40 4x Scheibe 1- Befestigungsschraube M8x40 von innen durch den Rahmen stecken. 2- Distanzscheibe von aussen auf die Befestigungschraube aufsetzen. 3- Seitenteile an die Befestigungsschrauben ansetzen und von Hand andrehen. 4- Befestigungsschrauben mit Inbus Nr.5 anziehen (nicht im Lieferumfang enthalten).
- Seite 19 Seite 19 Montageanleitung Stehbett Logic Move Mod. Secure Inhalt Beschlagsatz Mod. Secure 4x M8x40 4x Scheibe 8x Buchse 8x M6x80 2x M8x50 2x Mutter 4x Anschlag 4x Mit- nehmer 4x Gleiter 4x Gleiter klein groß 1- Befestigungsschraube M8x40 von innen durch den Rahmen stecken. 2- Distanzscheibe von aussen auf die Befestigungschraube aufsetzen.
- Seite 20 Seite 20 Montageanleitung Holzgitter Mod. Secure ab Bj. 01/2012...
-
Seite 21: Symbolerklärung
Seite 21 Technische Daten: Konstruktion Stahlrohrgestell; verwindungsfest, pulverbeschichtet, Gelenke kunststoffgelagert, selbstschmierend Holzrahmen Standardholzrahmen in Buche Sonder-Holzrahmen auf Anfrage Gewicht Standardausführung 90/100 x 200 cm Ca. 160 kg Masse Standard-Innenbreite(Lichtmass) Standard-Innenlänge 90/100 cm (Lichtmass) Standard-Maximalhöhe (Stehposition) 200 cm 224 cm Belastbarkeit Max. -
Seite 22: Ersatzteile
Seite 22 Ersatzteile Pos. Nr. Artikel Art. Nr. Elektrische Komponenten Handschalter 210-25-0211 Haken zu Handschalter 141-99-03108 Steuerbox KOM 24 210-25-0311 Verteilerbox ZVB 110-30-0404 Verbindungskabel 110-30-4031 Motor Höhenverstellung Max 30-A 250665A2510A-000 210-25-0500 Motor Stehfunktion Max 30-A 400740A2510A-000 210-25-0501 Motor Kopfteil Max 30-C 200510 A252MA-065 210-25-0502 Motor Fussteil Max10 BO 90360A250MA-000 210-25-0503...
