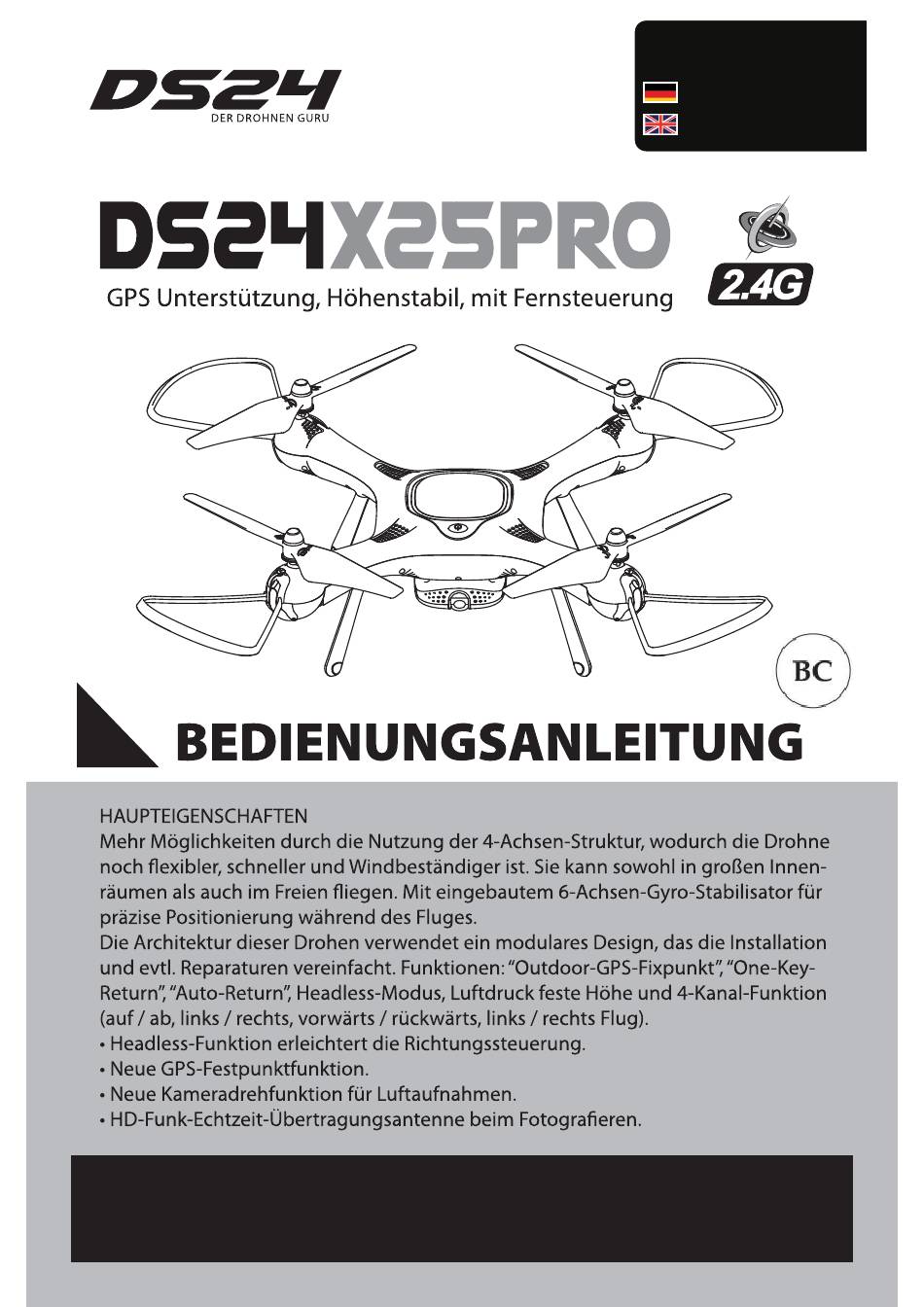

Vers. 1.2
1
ACHTUNG: Diese Drohne ist ein GPS Quadrocopter!
Vor dem ersten Start muss die Drohne kalibriert werden (siehe Seite 6),
da sonst keine "Coming-Home" und "Follow-Me" Funktion möglich ist.
Art.-Nr. ESX25PROWS
Alter:
14+
Age:
Produkt ist kein Spielzeug!
T T h h i i s s P P r r o o d d u u c c t t i i s s n n o o t t a a t t o o y y ! !
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Drohnenstore24 DS24X25PRO
Inhaltszusammenfassung für Drohnenstore24 DS24X25PRO
- Seite 1 Alter: Age: Produkt ist kein Spielzeug! T T h h i i s s P P r r o o d d u u c c t t i i s s n n o o t t a a t t o o y y ! ! Art.-Nr.
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise 1. GEFAHR DES ERSTICKENS DURCH KLEINTEILE. BENUTZUNG NUR UNTER UNMITTELBARER AUFSICHT DURCH ERWACHSENE. PRODUKT AUßER REICH- WEITE VON KINDERN UNTER 14 JAHREN HALTEN. NICHT FÜR KINDER UNTER 14 JAHREN. 2. Wenn Sie das Fluggerät zum ersten Mal fliegen, bedienen Sie den Joystik langsam. - Seite 3 Packungsinhalt Die Packung enthält folgende Teile: n be found in this product package: Drohne USB Ladegerät Fernbedienung 4 Propellerschützer Bedienungsanleitung Smartphone-Halterung 4 Propeller Montage der Propeller und Propellerschützer Montage der Propeller Drücken Sie die Propellerperre und setzen Sie den Propeller "A" ein, drehen Sie ihn im Uhrzeigersinn lassen Sie die Sperre los und der Pro- peller ist arretiert.
- Seite 4 Demontage der Kamera 1. Drehen Sie die Kamera im 2. Lösen Sie nun vorsichtig die Kabel- Uhrzeigersinn und heben Sie nun verbindung zur Drohne. die Kamera an. Montage der Smartphone-Halterung 1. Ziehen Sie die Abdeckung 2. Schieben Sie nun die Hal- 3.
-
Seite 5: Die Funktionen Der Fernbedienung
3. Schließen Sie die Ladestation an ein USB-Laderät an und setzen Sie den Akku ein. Während des Ladevorgangs leuchtet die Anzeige rot. Ist der Akku geladen wechselt die Anzeige von rot zu grün. Der Ladevorgang dauert ca. 150 Minuten. Hinweis: Die Eingangsspannung muss 5V betragen (Eingangsstrom muss genau 2A betragen, die Größe des Eingangsstroms hat direkten Einfluss auf die Ladezeit). -
Seite 6: Batteriewechsel An Der Fernbedienung
Kamera nach unten bewegen Video Zurückkehren Foto Starten/Landen Kamera nach oben bewegen Batteriewechsel an der Fernbedienung Batteriefachabdeckung 4 X AA(LR06) 1.5V Batterien Batteriewechsel: Öffnen Sie das Batteriefach und legen Sie 4 AA Batterien 1,5 V mit der richtigen Polung in das Batteriefach. Schließen Sie das Batteriefach wieder. 1. - Seite 7 Kompass Kalibration: Vor dem ersten Flug wird eine Kompass-Kalibration benötigt. Wenn die Fernsteuerung mit der Drohne verbunden ist, bewegen Sie den linken Joystick nach rechts unten und halten Sie ihn in dieser Position. Dann drücken Sie den “One key return” Knopf (Abbildung 1). Wenn das Kontrolllicht langsam blinkt, lassen Sie den linken Joystick los und halten die Drohne waa- gerecht, drehen Sie Drohne um ihre eigene Achse um 360°...
- Seite 8 Methode 2: Drücken Sie den linken und rechten Steuer- hebel 1 Sekunde lang nach innen und unten, die Rotoren starten langsam. Methode 3: Wenn die Drohne auf dem Boden steht, drücken Sie den Knopf B, die Drohne hebt ab und schwebt. 1.
- Seite 9 Rechts und Links drehen Seitwärts fliegen Ziehen Sie den Gashebel nach links oder Ziehen Sie den Richtungshebel nach links rechts, der Quadrocopter rotiert nach oder rechts, dann fliegt der Copter in die links oder rechts. entsprechende Richtung. Vorwärts/Rückwärts Feineinstellung Wenn der Quadrocopter im Schwebeflug nach vorne oder hinten abdriftet, halten Sie den linken Steuerhebel gedrückt, während Sie den Schwebeflug mit dem rechten Steuerhebel (vor/zurück) stabilisieren.
- Seite 10 2. Niedriger Akkustand Wenn die 4 Lampen an der Drohne Rot leuchten, und die vorderen anfangen zu blinken, zeigt es einen niedrige Akkuleistung an, die Drohne kehrt zum Ausgangspunkt zurückt. 3. Überstromschutz Wird die Drohne von einem fremden Obejekt getroffen oder die Rotoren drehen sich nicht, wechselt diue Drohnen in den Überstromschutz Modus.
- Seite 11 8. Auto-Schwebe-Funtion Nach Benutzung des linken Steuerhebels für das Auf- und Absteigen, lassen Sie diesen los und die Drohne schwebt selbständig. 10. Headless Funktion A) Einstellen der Vorwärtsfunktion Front Left Right Back Drücken Sie auf der Verbinden Sie den Akku Bewegen Sie den linken Fernbedienung den mit der Drohne, drücken...
- Seite 12 C) Kalibrierung der Front (Vorderseite) der Drohne Wird die Drohne während des Fluges im Headless-Modus von einem fremden Objekt getroffen und die Drohne ändert unkontrolliert die Richtung, dann bewegen Sie beide Steuer- hebel nach links unten nachdem Sie die Drohne wieder in die gewünschte Richtung gebracht haben.
- Seite 13 Ersatzteile-Liste (optional) Hier sind alternative Ersatzteile aufgelistet. Jedes Ersatzteil wird separat verkauft. Sie können diese Ersatzteile von Ihrem Händler erwerben. Blade Body Protective Gear Landing Gear Battery box Battery Motor seat Motor Light Bar Upper Light Bar Camera USB Charger Receiver Board Ornament Mobile Phone Retaining Clip...
-
Seite 14: Produktbeschreibung
Produktbeschreibung Product Name Qty. Product Name Qty. Product Name Qty. switch Top main Body Landing Gear Ornament Bottom main Body Lamp Cover Blade(Clockwise Light guide part Light Bar Direction) Blade(Counter- Top cover Camera clockwise Direction) Blade lock Protective Gear Motor seat Battery Upper Light Bar Motor(Counter-... -
Seite 15: Fehlerbehebung
Abmessungen / Spezifikationen Länge: 375 mm Breite: 375 mm Höhe: 110 mm Motor Modell: Ø10 x 20 Batterie/Akku: 7,4V 1000mAh LiPo Fehlerbehebung Problem Grund Lösung Die Drohne 1. Der Akku ist zu schwach 1. Laden Sie den Akku auf. reagiert nicht 2. - Seite 16 HINWEISE ZUM UMWELTSCHUTZ Das Symbol des durchgestrichenen Mülleimers auf dem Produkt bzw. Verpackung besagt, dass dieses getrennt vom üblichen Hausmüll entsorgt werden muss. Damit sollen schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit bei der Entsorgung von Elektro- und Elektronikaltgeräten vermieden und deren Wiederverwendung oder Verwertung ermöglicht werden.
- Seite 17 E U - K O N F O R M I T Ä T S E R K L Ä R U N G E U D e c l a r a t i o n o f c o n f o r m i t y Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller.
- Seite 18 QR-Code für QR-Code für Android System Apple iOS System Importeur: HALOGENKAUF LIGHTECH® GMBH Schlehenweg 4 • 29690 Schwarmst- edtWEEE-Reg.-Nr. DE44369545...
