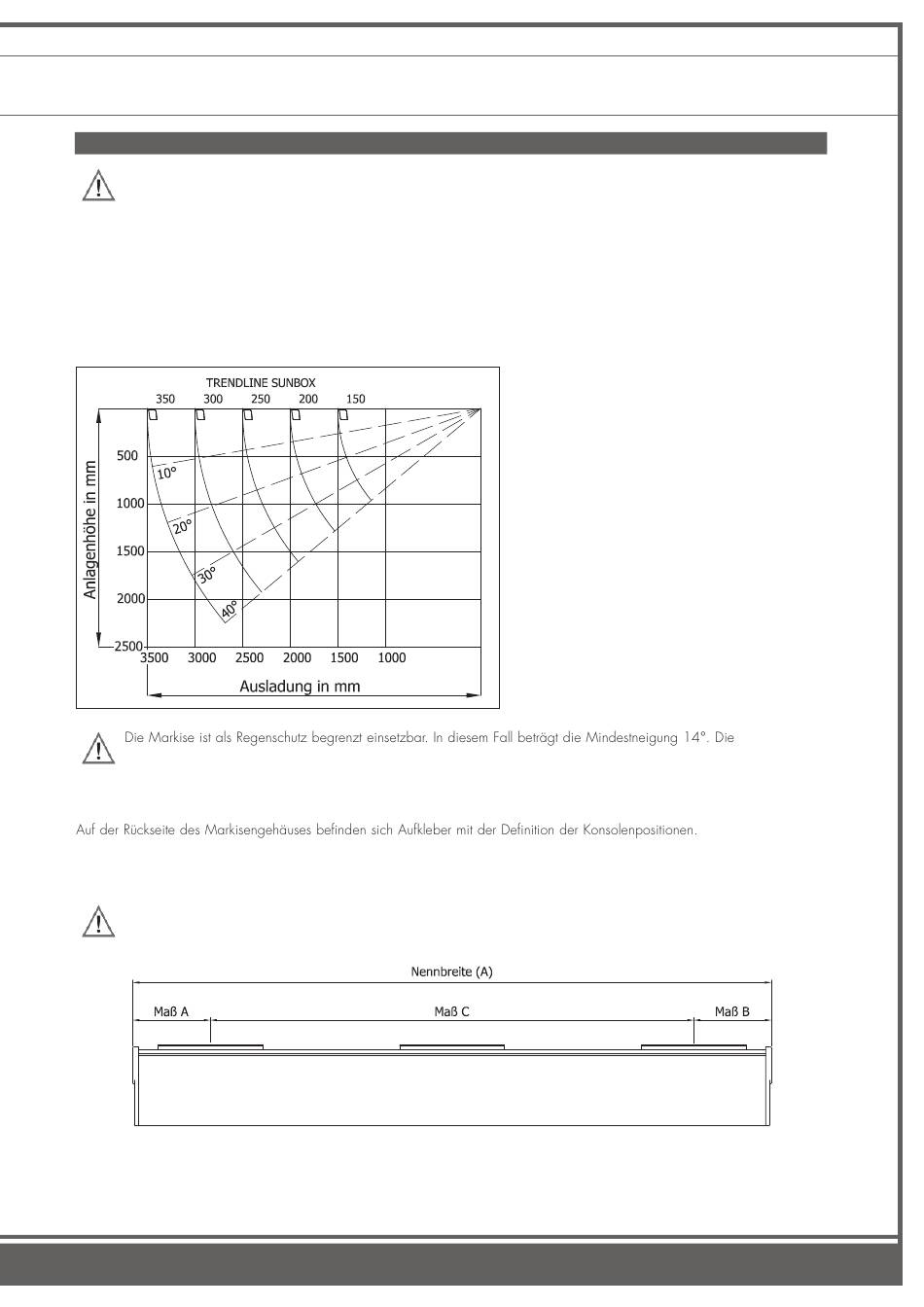

2.5 ANBRINGUNGSHÖHE UND POSITION DER KONSOLEN
MONTAGEHÖHE:
Es bestehen Quetsch- und Scherbereiche an der Markise, z.B. zwischen Fallprofil und Gehäuse, an den Gelenkarmen
sowie an sich begegnenden Profilen. Zum Schutz von Personen muss die Montagehöhe mindestens 2,50m betra-
gen. Bei einer situationsbedingten Unterschreitung der Mindesthöhe darf die Markise nur manuell oder durch einen
Tastschalter mit Sicht auf die sich bewegenden Teile betätigt werden.
BESTIMMUNG DER MONTAGEHÖHE BEI WANDMONTAGE:
Die Montagehöhe wird in Abhängigkeit von Ausfall und Markisenneigung festgelegt. Zur Orientierung dient nebenstehende
Abbildung. Eine ausreichende Durchgangshöhe ist einzuhalten.
Einschränkungen in der Benutzung sind in der Betriebsanleitung definiert.
POSITION DER KONSOLEN:
Die ermittelten Punkte sind auf den Untergrund zu übertragen.
Die Idealposition für die Konsolenmitte ist anzustreben.
Die Standardsetzmaße für die Konsolen können aus der Tabelle unter Pkt. 6, Anhang A entnommen werden.
Die Grenzbereiche der Konsolenmitten dürfen nicht überschritten werden, dies kann zu Beschädigungen und
Fehlfunktionen der Markise führen.
Stand Juli 2014
Druckfehler und technische Änderungen vorbehalten
GELENKARMMARKISE TRENDLINE SUNBOX
© bei WO&WO
Art.-Nr.: 930101_DE
MONTAGEANLEITUNG
5
