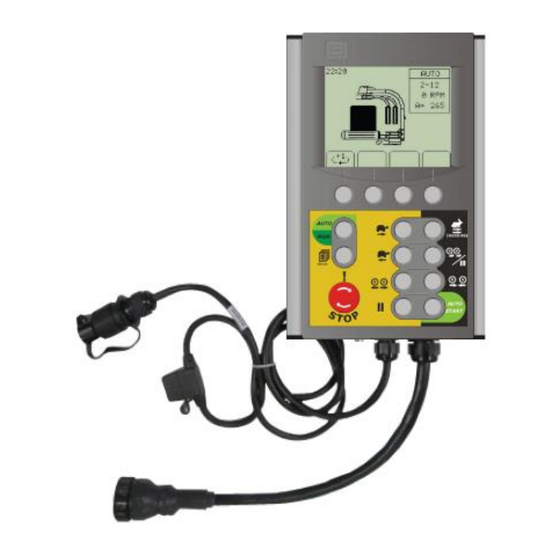

Tanco Variwrap Bedienungsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Inhaltszusammenfassung für Tanco Variwrap

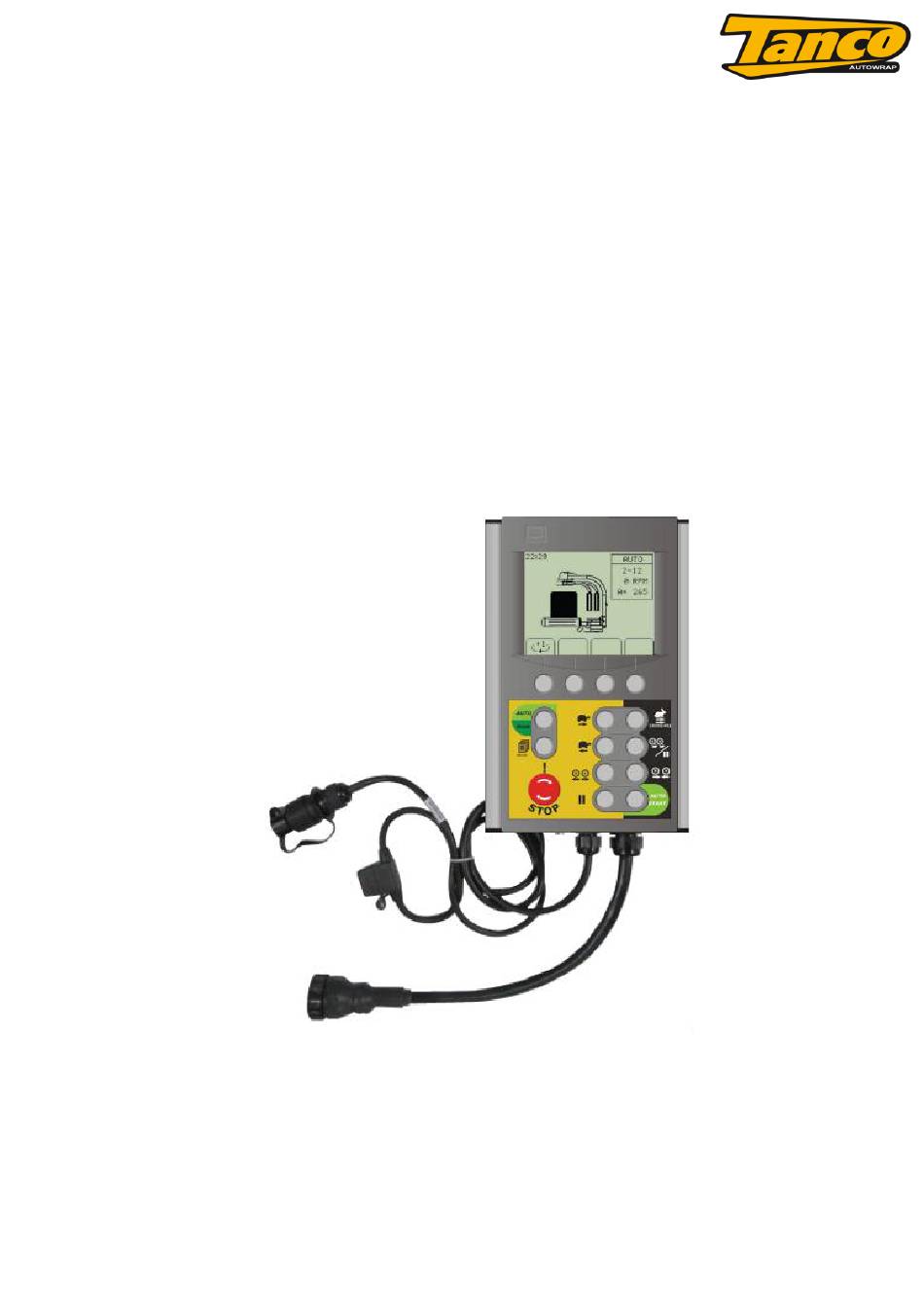

- Seite 1 Variwrap Controller BEDIENUNGSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Betrieb ....................... 2 Bediener Setup ....................4 Ballenzähler Menü .................... 8 Techniker Setup ....................9 Load Setup ....................9 C&S Setup ....................10 Wrap Setup .................... 11 Speed Setup ................... 12 Instrument Setup ................... 13 Film Break Setup ..................14 Model Setup .................. -
Seite 3: Betrieb
Betrieb Bildschirm zeigt im normalen Arbeitsmodus: Aktuelle Anzahl Wicklungen Zielanzahl der Wicklungen Wickelgeschwindigkeit (UPM) Ballenanzahl (10 verschiedene Speichermöglichkeiten) Gesamte Anzahl Ballen Modus : M (Manuell) / A (Automatik) S2 – Schneiden und Festhalten der Folie (nur im S3 –... -
Seite 4: Manuelles Unterbrechen Eines Automatischen Wickelvorganges
Betrieb im Automatikmodus. Der Auto Start (R4) Knopf aktiviert den automatischen Wickelvorgang. Die Wickelarme öffnen bis zur Wickelposition. Die Wickelarme beginnen bei langsamer Geschwindigkeit zu drehen und beschleunigen bis zur schnellen Geschwindigkeit. Das Messer öffnet kurz und schließt wieder um die Folie loszulassen. - Seite 5 Drücken des Knopfes R1 wird den unterbrochenen Wickelvorgang fortsetzen an der Stelle wo dieser gestoppt wurde. Laden und Abladen Drücken des Knopfes R3 schliesst die Walzen um einen Ballen zu laden. Im Bediener Setup gibt es eine Einstellung ROLLERS IN welche eine Zeit, die die Walzen schliesst, festlegt.
- Seite 6 Im manuellen Modus sind die Knöpfe für Öffnen/Schliessen des Messers und Öffnen/Zusammenfalten der Wickelarme verfügbar (siehe unten). Drücken des Auto/Manuell Knopfes F1 bewirkt, dass der Controller auf Automatikmodus umschaltet. Wenn die Maschine im Automatikmodus benutzt wird werden aktive Funktionen auf dem Bildschirm graphisch angezeigt. Bildschirmanzeige: MANUELL Bildschirmanzeige: AUTOMATIK Zusammen-...
- Seite 7 Veränderungen können zu manchen Bedienereinstellungen des Variwrap-Controllers im Maschinenmenü vorgenommen werden. Drücken des Menüknopfes F2 ruft dieses auf. Es gibt drei Untermenüs im Maschinenmenü: Bediener Setup Ballenzähler Techniker Setup Bediener Setup Ballenzähler Techniker Setup...
-
Seite 8: Bediener Setup
Bediener Setup Das Bediener Setup beinhaltet Parameter die allgemein vom Bediener eingestellt werden sollten. Die kreisende Pfeiltaste bewegt den Indikatorpfeil von einem Parameter zum nächsten, die + und – Tasten verändert die jeweilige Einstellung. ESC verlässt das Setup wenn Veränderungen vorgenommen worden sind. Es sind zwei Seiten bei diesem Setup vorhanden. -
Seite 9: Ballenzähler Menü
Rollers In 5,0s Dies setzt die Zeit für Laden mit nur einmaligem Betätigen des Knopfes. Wenn diese Zeit auf 0,0 Sek. gesetzt ist muss der Knopf gedrückt gehalten werden. Rollers Aus 5,0s Dies setzt die Zeit für Abladen mit nur einmaligem Betätigen des Knopfes. -
Seite 10: Techniker Setup
Techniker Setup Die Parameter im Techniker Setup sollten nur von einem erfahrenen Techniker geändert werden. Dieses ist mit einem Pin-Code gesichert (1,2,3,4). Das Techniker Setup hat 8 Untermenüs: Load Setup Das Lade Setup beinhaltet Parameter in Bezug auf Laden und Abladen. -
Seite 11: C&S Setup
End tip wait 0,0s Zeitraum zwischen Abladen des Ballens und Einfahren des Ballenaufstellers. End tip time muss ebenfalls eingestellt sein. End tip time 0,0s Zeit in der der Ballenaufsteller einfährt bevor der Ladevorgang des nächsten Ballens startet. Wenn dies auf 0,0 Sek. eingestellt ist wird der Ballenaufsteller bis zum Laden des nächsten Ballens nicht einfahren. -
Seite 12: Wrap Setup
Wrap Setup Das Wrap Setup/Wickel Setup beinhaltet Parameter in Bezug auf den Wickelvorgang. Parameter Grundwert Beschreibung Slow start time 1,5s Zeit in der die Wickelarme am Anfang eines automatischen Wickelvorganges in langsamer Geschwindigkeit drehen. Step down delay 0,5s Es ist möglich die Geschwindigkeit automatisch während der vorletzten Umdrehung der Arme zu reduzieren um mehr Zeit zum Zusammenfalten und Öffnen des Messers zu ermöglichen. -
Seite 13: Speed Setup
Reverse + 0,0s Dies legt eine zusätzliche Zeit fest, die die Arme zurückfahren wenn Sie den Sensor erreicht haben. Hilfeich um die Wickelarme in einer zentralen Parkposition zu parken. Slow Freewheel Wenn dies auf On/An festgelegt ist, stoppt dies, dass die Walzen bei langsamer Geschwindigkeit der Wickelarme rotieren. -
Seite 14: Instrument Setup
Arm ramp up 1.0s Stellt die Zeit ein, in der die Wickelarme von langsamer auf schnelle Geschwindigkeit beschleunigen. Arm ramp down 0.8s Stellt die Zeit ein, in der die Wickelarme von schneller auf langsame Geschwindigkeit abbremsen. Instrument Setup Das Instrument Setup stellt Parameter vom Controller selbst ein. Kontrast und Helligkeit vom Bildschirm, Lautstärke des Alarms und Knopfpiepsers. -
Seite 15: Film Break Setup
Film Break Setup Die Folienrisssensoren können im Benutzer Setup An oder Aus gestellt werden. Das Film Break Setup stellt die technischen Parameter ein, wenn die Risssensoren auf An eingestellt sind. Die Walzen schalten abwechselnd An/Aus um ihre Geschwindigkeit zu reduzieren, wenn eine Folie (oder zwei beim 3-Arm Wickler) gerissen ist. -
Seite 16: Model Setup
Parameter Grundwert Beschreibung 1-D rolls stop 1,0s Stellt die Zeitperiode ein, in der die Walzen stoppen, wenn ein Folienriss erkannt wurde. 1-D rolls rotate 1,3s Stellt die Zeitperiode ein, in der die Walzen rotieren bei einer 2-Arm Wickelmaschine, wenn ein Folienriss erkannt wurde. 1-D(3) rolls rotate 0,8s Stellt die Zeitperiode ein, in der die Walzen rotieren bei einer... -
Seite 17: Reset Defaults
Reset Defaults Dies wird den Controller auf die Grundeinstellungen (Defaults) zurücksetzen (reset). Da der Controller einige veränderte Einstellungen haben könnte um sich den gegebenen Situationen anzupassen, sollte der Controller nur in Notfällen zurückgesetzt werden, da dies im Nachhinein zu einigen erneuten Einstellungen der Parameter führen kann. -
Seite 18: Warnungsanzeigen
Warnungsanzeigen OVER SPEED / überhöhte Geschwindigkeit Warnung tritt auf wenn die UPM über der 'UPM Alarm' Einstellung liegen . UPM Alarm ist im Technician/Wrap Setup festgelegt. Grundeinstellung 35 FILM BREAK / Folienriss Wenn die Software erkennt, dass nur ein Vorstrecker Folie aufträgt wird diese Warnung erscheinen.Drücken von S4 (ESC) wird die Warnung schließen aber der Wickelvorgang wird im 1-Vorstrecker Modus forgeführt.
