S.p.A.
Zur Höhenv erstellung des Führungsholms an den Ballengrif f en drehen, mit denen die Holme am Lenkerträger bef estigt
sind; 2 Höhenpositionen sind möglich (Abbildung 8, A).
Die Holme gestatten eine weitere geringf ügige Höhenv erstellung. Hierzu die Schrauben zur Bef estigung des
Lenkerträgers am Getriebe lockern, den Lenkerträger drehen und dann die Muttern erneut anziehen (Abbildung 5, B).
Zur Einstellung des Motors im Motorhandbuch unter "Einstellungen" nachlesen.
Für den Ölwechsel und alle weiteren Wartungsarbeiten am Motor (Zündkerzen, Luf tf ilter, Einstellungen) siehe
mitgelief ertes Motorhandbuch.
Hinweis: Um den Ölablaßdeckel am Motor abschrauben zu können, den rückwärtigen Deckel abnehmen (Abbildung 8,
B).
Regelmäßig den Ölstand im Antriebsgehäuse über den Deckel (Abbildung 5, A) überprüf en und bei Bedarf nachf üllen.
Alle 200 Betriebsstunden einen kompletten Ölwechsel v ornehmen. Um das Öl aus dem Antriebsgehäuse abzulassen,
den Ölablaßdeckel abschrauben (Abbildung 5, C).
Das Öl v ollständig auslauf en lassen. Den Deckel (Abbildung 5, A) wieder f est auf setzen und mit f rischem Öl des
empf ohlenen Ölty ps bis zum korrekten Ölstand auf f üllen.
Sollte der Grasschnitt trotz der Einstellungen nicht einwandf rei ausf allen, muss das Messer geschärf t oder
ausgewechselt werden. In diesem Fall:
1. Das Zündkabel an der Zündkerze abziehen.
2. Schutzhandschuhe anziehen.
3. Den Grasv erteiler auf schrauben (Abbildung 1, 6).
4. Die 4 Messerhalter lösen.
5. Das Messer abnehmen und das neue oder geschärf te Messer (nach der Fettschmierung) auf legen.
6. Die Messerhalter anschrauben und sie einstellen, damit das Messer leichtgängig ist.
7. Den Grasv erteiler bef estigen und das Kabel der Motorzündkerze wieder anschließen.
Für alle mechanischen Wartungsarbeiten, insbesondere während des Garantiezeitraums, empf iehlt es sich, die
Fachwerkstätten unserer Vertragshändler auf zusuchen.
Zur Erleichterung der Transports können die Holme über die beiden Ballengrif f e (Abbildung 8, A) abmontiert werden.
Dieselbe Empf ehlung gilt f ür den Mähbalken. Zur Abnahme des Mähbalkens den Spezialsplint am Balkenträger
(Abbildung 9) herausziehen. Hierbei stets Arbeitshandschuhe tragen und die Abdeckung auf die Schnittf läche
auf setzen.
Regelmäßig das Anzugsmoment der Schrauben überprüf en; hierbei insbesondere die Feststellschrauben des Balkens
an seinen Träger.
ACHTUNG
Es wird empfohlen, den Motor nicht laufen zu lassen, wenn die
Maschine nicht für die Arbeit verwendet wird
6

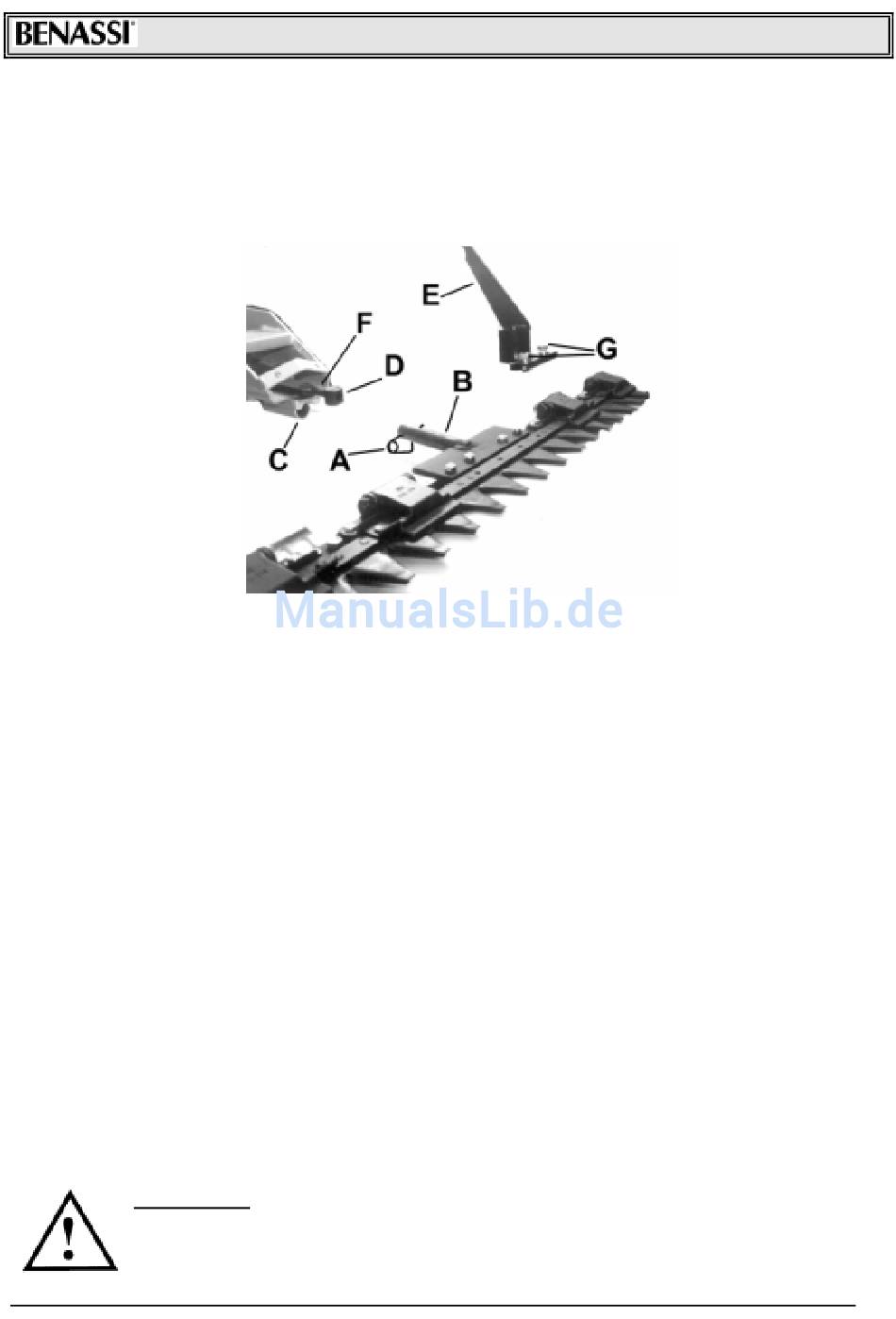

-Abbildung Nr.9-

WARTUNG

F 1900
