RT10
Raumthermostat
Benutzerhandbuch

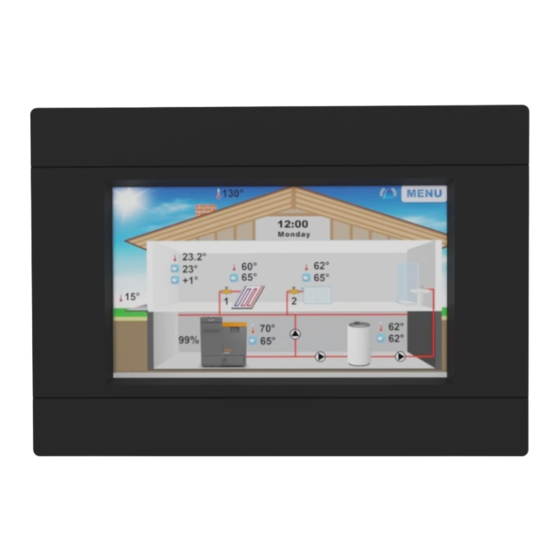

Der universelle Raumthermostat RT 10 ist für die Steuerung und Überwachung
der Raumtemperatur sowie der Temperatur der Zentralheizung und des
Warmbrauchwassers bestimmt. Darüber hinaus ist das Gerät mit einem
wöchentlichen Heizprogramm ausgestattet und arbeitet mit vier Mischventilen
(Verwendung von anderen Geräten).
Das Gerät verfügt über ein Thermometer, eine Menge von nützlichen
Einstellungen und eine Elternsperre, um unbeabsichtigte Änderungen der
Einstellungen zu verhindern. Beim Einsatz dieses Thermostats werden Sie in
der Lage sein, die Temperatur in Ihrem Haus (Zentralheizung) und die
Warmwassertemperatur direkt von Ihrer Wohnung / Ihrem Haus aus zu regeln,
ohne in den Kesselraum gehen zu müssen.
Das einfach lesbare graphische Touch-Display erleichtert das Lesen und
Ändern der Thermostat-Parameter. Zu den Vorteilen des Thermostats zählen
seine Konstruktion, die die Wandmontage des Gerätes erleichtert, ein
attraktives Design und der günstige Preis.
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Opop RT10
- Seite 1 RT10 Raumthermostat Benutzerhandbuch Der universelle Raumthermostat RT 10 ist für die Steuerung und Überwachung der Raumtemperatur sowie der Temperatur der Zentralheizung und des Warmbrauchwassers bestimmt. Darüber hinaus ist das Gerät mit einem wöchentlichen Heizprogramm ausgestattet und arbeitet mit vier Mischventilen (Verwendung von anderen Geräten).
-
Seite 2: Inhaltsverzeichnis
INDEX PRINZIP DER TÄTIGKEIT ..................3 ..............6 UFLISTUNG DER ENÜ OSITIONEN ............. 6 ESCHREIBUNG DER AUPTFUNKTIONEN 1.2.1 Uhrzeit ......................6 1.2.2 Sicherheitselemente ..................7 1.2.3 Display ......................8 1.2.4 Wochenmodus ..................... 9 1.2.5 Kesselsteuerung ..................10 ALARME UND TECHNISCHE SPEZIFIKATION ..........13 MONTAGE ........................ -
Seite 3: Prinzip Der Tätigkeit
Biopel line – RT10 Raumthermostat 1 PRINZIP DER TÄTIGKEIT Aktuelles Datum Wecke Operational Mode Wochenmodus Raumtemperatu Temperatur der Abgase Einstellung Temperatur Ventil 1 Temperatur Ventil 2 Außentemp eratur Temperatur WW Brennstoff menge im Status Aufschütttr Umwälzpumpe ichter Kesseltemper Status CH-Pumpe... - Seite 4 Biopel line – RT10 Raumthermostat Bei einer Parameteränderung ändert sich auch das Display, wo man die Einstellung mit Hilfe der Pfeile oder eines Ziehbalkens anpassen kann. Temperatureinstell Einstellung mit Hilfe der Pfeile Einstellbereich Parameter-Paneele: Anzeige der aktuellen Kesseltemperatur, der eingestellten Kesseltemperatur und eventuell die Korrektur-Anzeige, sofern ein Außentemperatursensor angeschlossen ist.
- Seite 5 Biopel line – RT10 Raumthermostat Ist das Ventil-Modul 431N angeschlossen, wird an diesem Paneel der aktuelle Ventil-Zustand angezeigt. Anzeige der Brennstoffmenge im Aufschütttrichter. Historie der Kesseltätigkeit einschließlich Temperaturaufzeichnung. Mit Raumthermostat den Kessel ein- und ausschalten. Änderung der Heizungsprioritäten des Benutzers, einschließlich der Sommermodus-Einstellungen...
-
Seite 6: Auflistung Der Menü-Positionen
Werte in die Steuereinheit v8 einzugeben oder sie zu ändern. 1.2 Beschreibung der Hauptfunktionen 1.2.1 Uhrzeit Uhrzeit- und Datumeinstellung. Uhren-Einstellung: Im Einführungsbildschirm des Raumthermostats RT10 wird die aktuelle Uhrzeit angezeigt. Datum-Einstellung: Im Einführungsbildschirm des Raumthermostats RT10 wird das aktuelle Datum angezeigt. Wecker-Einstellung:... -
Seite 7: Sicherheitselemente
Biopel line – RT10 Raumthermostat 1.2.2 Sicherheitselemente Die Elternsperre kann man unter dieser Position aktivieren. Diese Sperre kann aktiviert oder deaktiviert werden. Die Eingabe des PIN-Codes für die Elternsperre erfolgt folgendermaßen. Der PIN-Code ist vom Herstellerwerk aus auf 0000 eingestellt. -
Seite 8: Display
Biopel line – RT10 Raumthermostat 1.2.3 Display Einstellung der Display-Parameter, wie: Display – Änderung der Anzeige kann im Hauptpaneel geändert werden. In der Nacht – bei der Anwahl dieser Position wechselt die Displayanzeige zum Nacht-Modus. Gleichzeitig wird die Möglichkeit der Einstellung der folgenden Positionen angezeigt:... -
Seite 9: Wochenmodus
Biopel line – RT10 Raumthermostat 1.2.4 Wochenmodus Er ermöglicht die Kesselsteuerung im wöchentlichen Betriebsmodus. Diese Temperaturen sind je nach Anforderung des Benutzers für jeden Tag und jede Tagesstunde einstellbar. Zuerst wählen sie den Tag an dem Sie die Temperaturkorrektur vornehmen möchten, sowie die Uhrzeit. -
Seite 10: Kesselsteuerung
Biopel line – RT10 Raumthermostat 1.2.5 Kesselsteuerung ➢ Temperatureinstellung – Änderung der Einstellung der Austrittstemperatur aus dem Kessel. ➢ Zündung – Kesselaktivierung ➢ Auslöschung – Kesseldeaktivierung ➢ Betriebsmodus – Einstellung der Heizungsprioritäten entsprechend dem einzelnen Heizkreise. ➢ Tages-Betriebsmodus – Kesselbetriebsmodus in Übereinstimmung mit dem eingestellten Zeitplan. - Seite 11 Biopel line – RT10 Raumthermostat ➢ Einstellung – Einstellung des Raumthermostats RT10: ▪ Modus-Einstellung: Nach der Anwahl von Nur Arbeitszeiten wird sich der Kessel so ein- und ausschalten, wie das im Tages- Betriebsmodus eingeplant wurde. Bei der Anwahl Betriebszeiten und Raumtemperaturen wird sich der Kessel in Abhängigkeit von der aktuellen Raumtemperatur und in Übereinstimmung mit dem Tages-Modus einschalten.
- Seite 12 Biopel line – RT10 Raumthermostat Die Raumtemperatur hat keinen Einfluss auf die Kesseltätigkeit.
-
Seite 13: Alarme Und Technische Spezifikation
Biopel line – RT10 Raumthermostat 2 ALARME UND TECHNISCHE SPEZIFIKATION Jeder der Alarme muss manuell deaktiviert werden, um den Kessel wieder in Betrieb nehmen zu können. Dies ist aus Sicherheitsgründen erforderlich. Betriebsspannung 5°C – 40°C Versorgungsspannung 5V / DC Verbrauch 1.3W Wärmesensor-Abweichung +/- 0.1°C... -
Seite 14: Montage
Biopel line – RT10 Raumthermostat 3 MONTAGE Den Raumthermostat RT10 kann man an die Steuereinheit v8 drahtlos oder mittels Drahtleitung anschließen. Anschluss an den externen Kessel-Sockel Anschluss an den Raumthermostat RT10 Leitertypen, die im RT10 angeschlossen sind: WH - weiß... -
Seite 15: Garantieschein
Biopel line – RT10 Raumthermostat 4 GARANTIESCHEIN Biopel RT10 Raumthermostat Hersteller OPOP spol. s r.o., Valašské Meziříčí Garantiebedingungen: Der Benutzer muss die Inbetriebnahme, regelmäßige Wartung und Störungsbehebung nur durch eine fachkundige Servicefirma vornehmen lassen. Dieser Garantieschein enthält die Bescheinigung über die Qualität und Vollständigkeit. - Seite 16 Biopel line – RT10 Raumthermostat OPOP, spol. s r. o. Zašovská 750 757 01 Valašské Meziříčí Bankverbindung: Komerční banka a.s., Kontonr.:1608851/0100 Steuernr.: 47674105, MwSt.-Nr.: CZ 47674105 Telefon: Vertrieb: 571 675 589, Sekretariat: 571 611 250, Produktion: 571.675.405 Beschaffung: 571 675 114, Finanzabteilung: 571.675.472...
