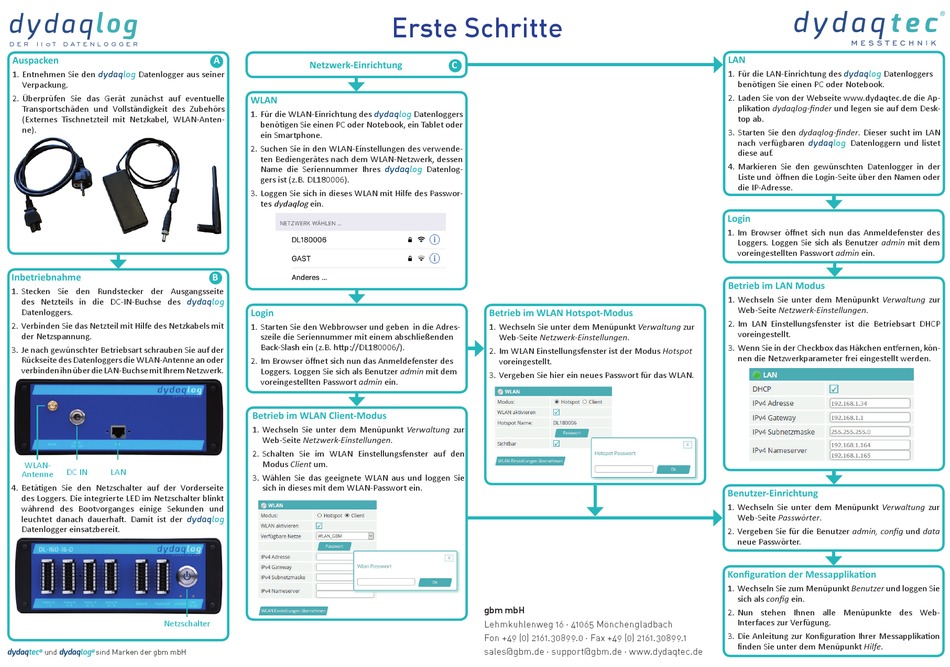

GBM dydaqtec dydaqlog Erste Schritte

l o g
D E R I I o T D A T E N L O G G E R
Auspacken
1. Entnehmen Sie den Datenlogger aus seiner
dydaqlog
Verpackung.
2. Überprüfen Sie das Gerät zunächst auf eventuelle
Transportschäden und Vollständigkeit des Zubehörs
(Externes Tischnetzteil mit Netzkabel, WLAN-Anten-
ne).
Inbetriebnahme
1. Stecken Sie den Rundstecker der Ausgangsseite
des Netzteils in die DC-IN-Buchse des
dydaqlog
Datenloggers.
2. Verbinden Sie das Netzteil mit Hilfe des Netzkabels mit
der Netzspannung.
3. Je nach gewünschter Betriebsart schrauben Sie auf der
Rückseite des Datenloggers die WLAN-Antenne an oder
verbinden ihn über die LAN-Buchse mit Ihrem Netzwerk.
WLAN-
DC IN LAN
Antenne
4. Betätigen Sie den Netzschalter auf der Vorderseite
des Loggers. Die integrierte LED im Netzschalter blinkt
während des Bootvorganges einige Sekunden und
leuchtet danach dauerhaft. Damit ist der
dydaqlog
Datenlogger einsatzbereit.
Netzschalter
dydaqtec und dydaqlog sind Marken der gbm mbH
® ®
Erste Schritte
A
Netzwerk-Einrichtung
WLAN
1. Für die WLAN-Einrichtung des
dydaqlog
benötigen Sie einen PC oder Notebook, ein Tablet oder
ein Smartphone.
2. Suchen Sie in den WLAN-Einstellungen des verwende-
ten Bediengerätes nach dem WLAN-Netzwerk, dessen
Name die Seriennummer Ihres
dydaqlog
gers ist (z.B. DL180006).
3. Loggen Sie sich in dieses WLAN mit Hilfe des Passwor-
tes dydaqlog ein.
B
Login
1. Starten Sie den Webbrowser und geben in die Adres-
szeile die Seriennummer mit einem abschließenden
Back-Slash ein (z.B. http://DL180006/).
2. Im Browser öffnet sich nun das Anmeldefenster des
Loggers. Loggen Sie sich als Benutzer admin mit dem
voreingestellten Passwort admin ein.
Betrieb im WLAN Client-Modus
1. Wechseln Sie unter dem Menüpunkt Verwaltung zur
Web-Seite Netzwerk-Einstellungen.
2. Schalten Sie im WLAN Einstellungsfenster auf den
Modus Client um.
3. Wählen Sie das geeignete WLAN aus und loggen Sie
sich in dieses mit dem WLAN-Passwort ein.
C
Datenloggers
Datenlog-
Betrieb im WLAN Hotspot-Modus
1. Wechseln Sie unter dem Menüpunkt Verwaltung zur
Web-Seite Netzwerk-Einstellungen.
2. Im WLAN Einstellungsfenster ist der Modus Hotspot
voreingestellt.
3. Vergeben Sie hier ein neues Passwort für das WLAN.
gbm mbH
Lehmkuhlenweg 16 · 41065 Mönchengladbach
Fon +49 (0) 2161.30899.0 · Fax +49 (0) 2161.30899.1
sales@gbm.de · support@gbm.de · www.dydaqtec.de
LAN
1. Für die LAN-Einrichtung des Datenloggers
dydaqlog
benötigen Sie einen PC oder Notebook.
2. Laden Sie von der Webseite www.dydaqtec.de die Ap-
plikation dydaqlog-finder und legen sie auf dem Desk-
top ab.
3. Starten Sie den dydaqlog-finder. Dieser sucht im LAN
nach verfügbaren Datenloggern und listet
dydaqlog
diese auf.
4. Markieren Sie den gewünschten Datenlogger in der
Liste und öffnen die Login-Seite über den Namen oder
die IP-Adresse.
Login
1. Im Browser öffnet sich nun das Anmeldefenster des
Loggers. Loggen Sie sich als Benutzer admin mit dem
voreingestellten Passwort admin ein.
Betrieb im LAN Modus
1. Wechseln Sie unter dem Menüpunkt Verwaltung zur
Web-Seite Netzwerk-Einstellungen.
2. Im LAN Einstellungsfenster ist die Betriebsart DHCP
voreingestellt.
3. Wenn Sie in der Checkbox das Häkchen entfernen, kön-
nen die Netzwerkparameter frei eingestellt werden.
Benutzer-Einrichtung
1. Wechseln Sie unter dem Menüpunkt Verwaltung zur
Web-Seite Passwörter.
2. Vergeben Sie für die Benutzer admin, config und data
neue Passwörter.
Konfiguration der Messapplikation
1. Wechseln Sie zum Menüpunkt Benutzer und loggen Sie
sich als config ein.
2. Nun stehen Ihnen alle Menüpunkte des Web-
Interfaces zur Verfügung.
3. Die Anleitung zur Konfiguration Ihrer Messapplikation
finden Sie unter dem Menüpunkt Hilfe.
