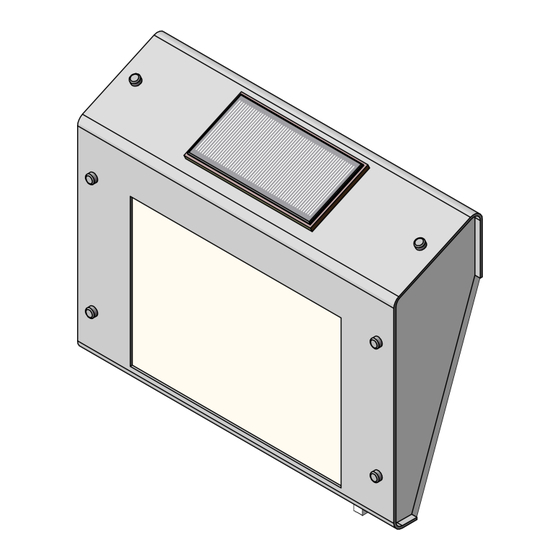

Solar Lampe / Hausnummer-
Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung
nicht um Artikel mit Spielzeugcharakter allgemein handelsüblicher
Art, sondern um Lehr- und Lernmittel als Unterstützung der pädago-
gischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen
nur unter Anleitung und Aufsicht von sachkundigen Erwachsenen
gebaut und betrieben werden. Für Kinder unter 36 Monaten nicht
1
1
beleuchtung
Hinweis
geeignet. Erstickungsgefahr!
117.237
Benötigtes Werkzeug:
Werkstattfeile
Lineal
ø 2,5
ø 3
ø 5
Körner
Bohrer
Laubsäge mit
Alleskleber /
Metallsäge-
Heißkleber /
blatt
Silikon
Seiten-
Lötkolben
schneider
Schraubstock
Bleistift
Schleifpapier
Kreuz-Schlitz-
schrauben-
dreher
Biegehilfe
Werbung
Inhaltszusammenfassung für Opitec 117.237
- Seite 1 Seiten- Lötkolben schneider Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstützung der pädago- gischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen nur unter Anleitung und Aufsicht von sachkundigen Erwachsenen gebaut und betrieben werden.
- Seite 2 220µH Spannungswandler QX5252 Steuerung Schrauben Befestigung Bauanleitung 117.237 Sola-Lampe / -Hausnummerbeleuchtung ø 2,5 ø 3 Alu-Blech (1) mit einer Werkstattfeile sauber entgraten. Aussparungen und Bohrungen laut Zeichnung Seite 9 übertragen, ankörnen und ø2,5 + ø3,0 mm durchbohren. Aussparungen mit einer Laubsäge mit Metallsägeblatt aussägen. Sägeschnitt mit der Werkstattfeile entgraten.
- Seite 3 Bauanleitung 117.237 Solar-Lampe / -Hausnummerbeleuchtung Alu-Blech nach Biegeschablone (s. Seite 7)biegen. Schablone für die Seitenteil auf die Holzleiste (2) übertragen. Maß Winkel einhalten! Jede Biegung an der Schablone überprüfen. mit dem Gehäuse an der Schablone überprüfen und ggf. korrigieren. Seitenteile 2 aussägen und Sägeschnitte sauber verschleifen.
- Seite 4 Bauanleitung 117.237 Solar-Lampe / -Hausnummerbeleuchtung schwarzes Kabel rotes Kabel 120 mm 120 mm Von der schwarzen Litze (12) drei Zuschnitte mit 120 mm Länge ablängen, jeweils an den Enden 5 mm abisolieren und verzinnen. Von der roten Litze einen Zuschnitt mit 120 mm ablängen, an den Enden abisolieren und verzinnen. Den Batteriehalter (6) an die Platine anlöten. Ein schwarzes Kabel am Minuspol Solar und das rote Kabel am Pluspol Solar anlöten.
- Seite 5 Bauanleitung 117.237 Solar-Lampe / -Hausnummerbeleuchtung Holzleiste Funktionsbeschreibung: Solange Sonnenlicht auf die Solarzelle fällt ist die LED aus und der Akku wird geladen. Bei Dämmerung schaltet die Steuerung um und lässt die LED leuchten. Ist der Schiebeschalter aus geschaltet wird nur der Akku geladen.
- Seite 7 Bauanleitung 117.237 Solar-Lampe / -Hausnummerbeleuchtung Schablonen M 1:1 Sperrholz (4) Acrylglas (2)
- Seite 9 Bauanleitung 117.237 Solar-Lampe / -Hausnummerbeleuchtung Schablonen M 1:1 Alu-Blech (1)
