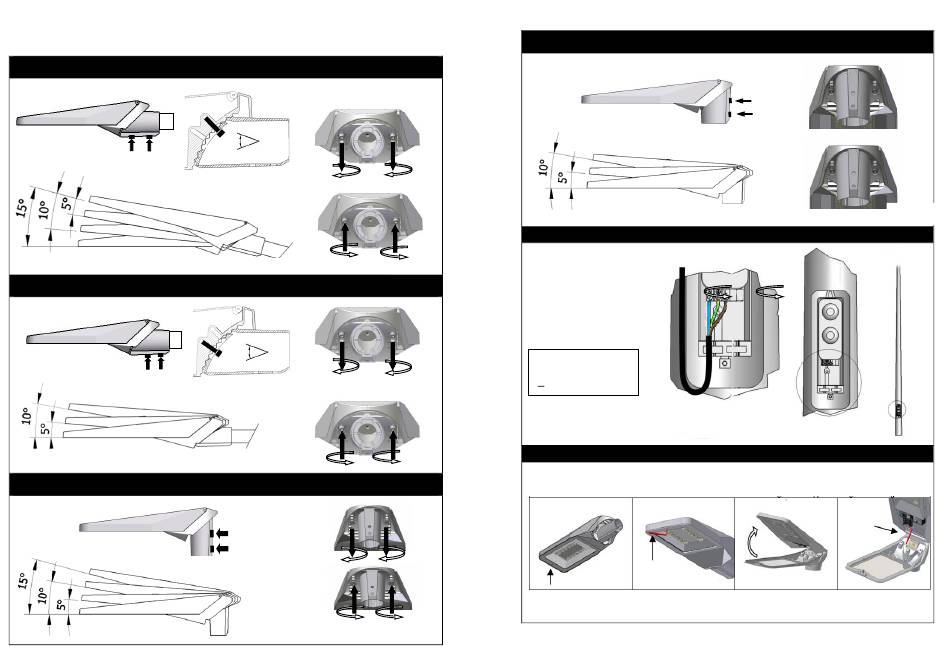

Montage op horizontale mast Ø60 of Ø48 (negatieve hoek)- Mounting on horizontal pole Ø60
or Ø48 (negative angle)- Montage auf Horizontalmast Ø60 oder Ø48 (negativen Winkel)
1
20Nm
4
Montage op horizontale mast Ø60 of Ø48 (positieve hoek)- Mounting on horizontal pole Ø60 or
Ø48 (positive angle)- Montage auf Horizontalmast Ø60 oder Ø48 (positiven Winkel)
1
20Nm
4
Montage op verticale mast Ø60 - Mounting on vertical pole Ø60 – Montage auf Horizontalmast
Ø60
1
3
3
2
5
20Nm
3
2
5
20Nm
2
20Nm
4
20Nm
Montage op verticale mast Ø76 - Mounting on vertical pole Ø76 – Montage auf
Horizontalmast Ø76
20Nm
20Nm
1
20Nm
2
Aansluiten bekabeling - Installing wiring - Anschliessen Leitung
N
= blue
L
= brown
╧
= yellow/green
Openen armatuur - Opening luminaire - Öffnen Leuchte
20Nm
20Nm
3
4
20Nm
