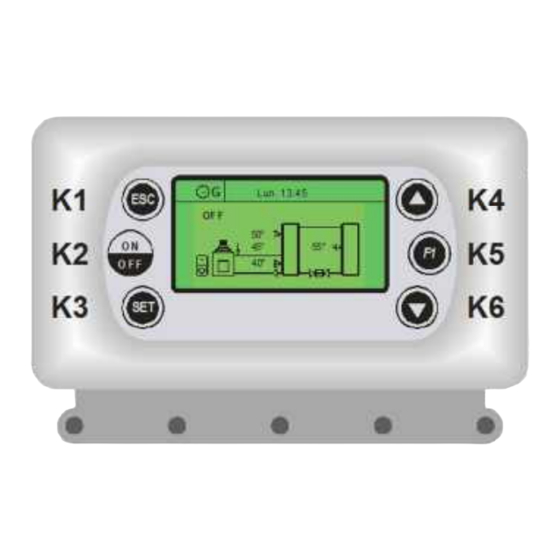

ENVIRON Multi Puffer MP500 Montage- Und Bedienungsanleitung
Temperatur-differenzregler mit
intelligenter pufferbeladung
und pufferentladung
Inhaltszusammenfassung für ENVIRON Multi Puffer MP500
- Seite 1 MP500 Multi Puffer Temperatur-Differenzregler MP500 mit intelligenter Pufferbeladung und Pufferentladung Seite:1/7 DMANC01000010_Manual_MP500_ 00...
-
Seite 2: Installation

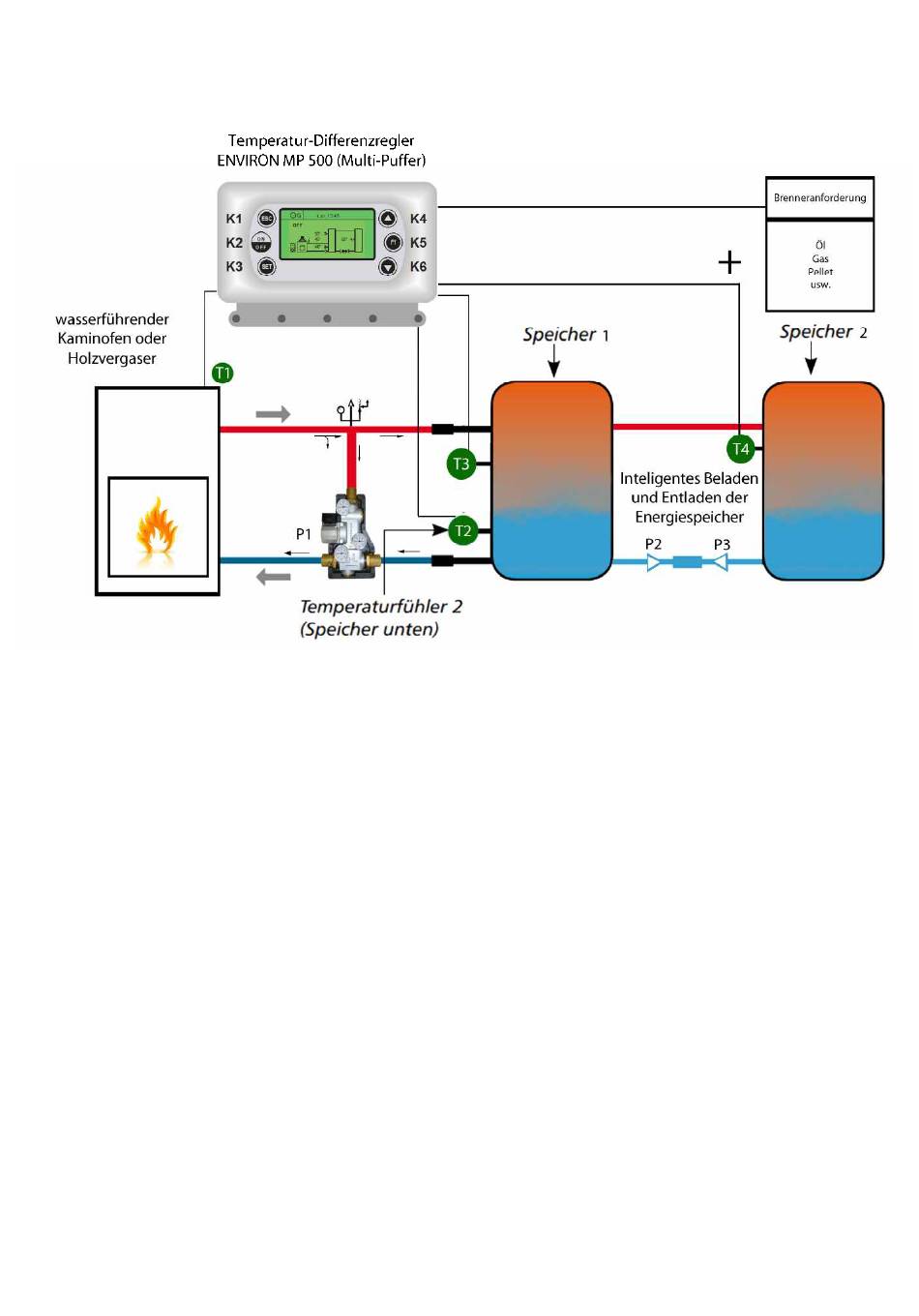

Holzvergaserkessel zum sicheren und dauerhaften Anlagenbetrieb benötigt sowie eine intelligente Beladung und Entladung Ihrer Wärmespeicher. ENVIRON MP500 überwacht und steuert wasserführende Kaminöfen oder Holzkessel mit einem oder zwei Speichern. Neben der Speicherbeladung (P1) übernimmt der Regler auch die intelligente Beladung und Entladung von mehreren Pufferspeichern. Desweiteren übernimmt er wichtige Anlagenüberwachungs- und Sicherheitsfunktionen. -
Seite 3: Störungen Und Warnungen
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 Lo N Lo N Lo N Lo N LINE P1 P2 T1 T2 T3 T4 230 Vac Abkürzung Klemmen Vorrichtung... - Seite 4 Funktionen 5.1 Beladung Puffer1 durch Thermokaminofen Der wasserführende Ofen belädt Puffer1 mittels Pumpe P1 Pumpe P1 ist aktiviert wenn: ΔT (S1-S2) > THD120 und Temperatur S1 > THS120 Min. Thermostat um die Ladepumpe Thermokamin zu aktivieren THS100 THD120 Differential-Thermostat Δ (T1-T2) 5.2 Beladung Puffer2 durch Puffer1 Puffer 1 belädt Puffer2 durch Pumpe P2 Pumpe P2 ist aktiviert wenn:...
-
Seite 5: Programmierung Der Zeitfenster
6.3 Einstellungen Die für den Benutzer verfügbaren Parameter sind in Abhängigkeit vom gewählten Anlageschema. 6.4 Crono / Zeitfenster Diese Funktion ermöglicht Ihnen, die Funktion Integration (Ausgang P5) in bestimmten Zeitfenster zu aktivieren. Sie können wählen zwischen täglich, wöchentlich, Wochenende oder 24h. Im Modus 24h. ist die Funktion Integration immer aktiviert. 6.4.1 Modus Diese Funktion ermöglicht Ihnen zw. - Seite 6 6.7 Menu Fachmann Experten-Menu für die gesamte Konfiguration der Steuerung 6.8 Menu Bedienelement Menü zur Einstellung von Helligkeit und Kontrast des LCD-Displays MENU Fachmann Der Zugang zu diesem Menü ermöglicht alle Parametern und Funktionalitäten der Steuerung zu verändern Main Menu PASSWORD? 0 - - - die erste Zahl wählen...
- Seite 7 7.5 Menu Benutzer So können Sie den Fachmann-Menü verlassen und im Benutzer Menü gelangen Anlagen-Schema Nachfolgend werden die verschiedenen möglichen Anlagen-Schemas mit den jeweiligen elekt. Verbindungen und Funktionalitäten beschrieben. Schema N. 1 Bezeichnung Klemmen Gerät Ladepumpe 3 - 4 Thermokamin 5 - 6 Ladepumpe für Puffer 2 7 - 8...
