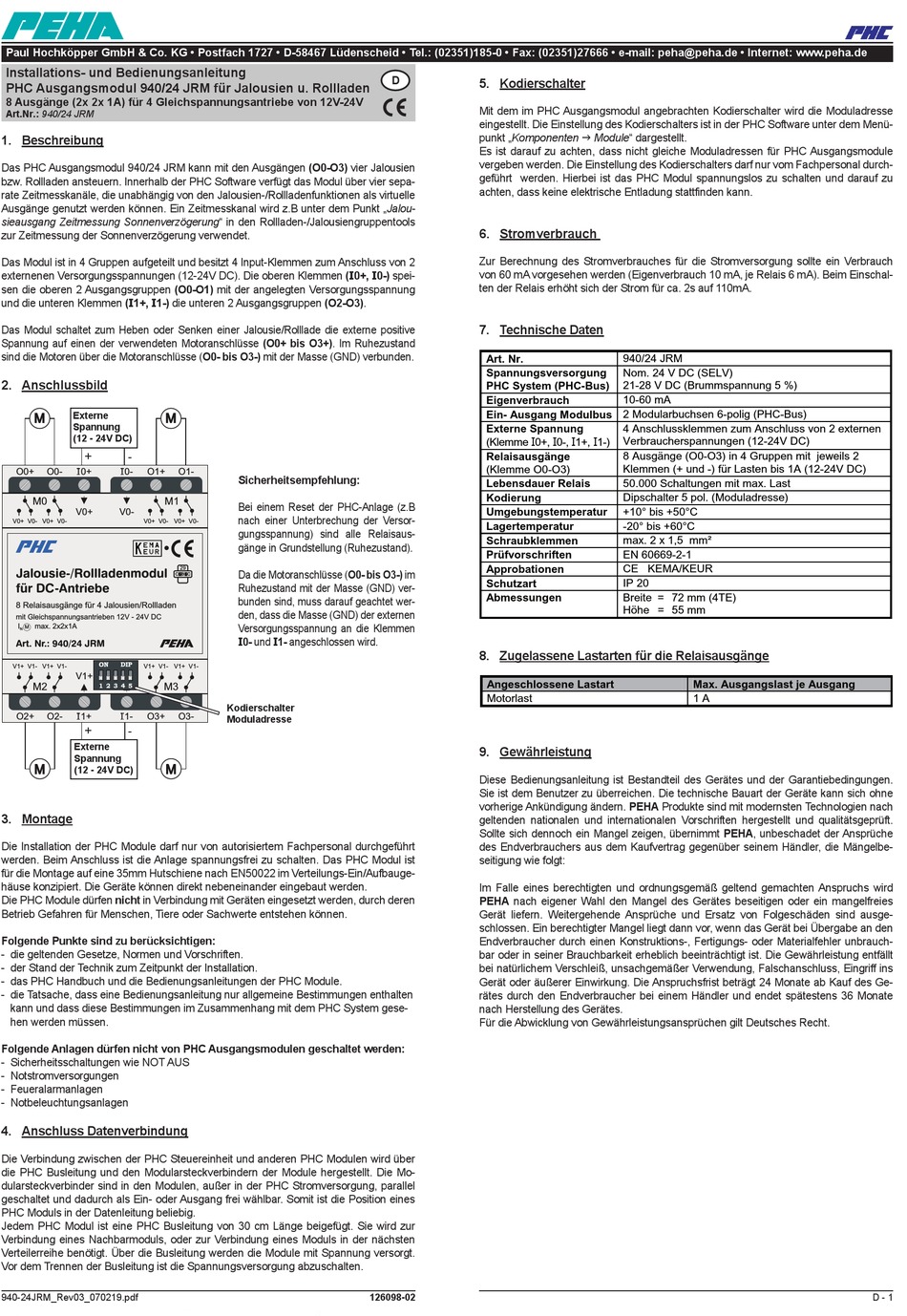

PEHA 940/24 JRM Installations- Und Bedienungsanleitung

Paul Hochköpper GmbH & Co. KG • Postfach 1727 • D-58467 Lüdenscheid • Tel.: (02351)185-0 • Fax: (02351)27666 • e-mail: peha@peha.de • Internet: www.peha.de
Installations- und Bedienungsanleitung
PHC Ausgangsmodul 940/24 JRM für Jalousien u. Rollladen
8 Ausgänge (2x 2x 1A) für 4 Gleichspannungsantriebe von 12V-24V
Art.Nr.: 940/24 JRM
1. Beschreibung
Das PHC Ausgangsmodul 940/24 JRM kann mit den Ausgängen (O0-O3) vier Jalousien
bzw. Rollladen ansteuern. Innerhalb der PHC Software verfügt das Modul über vier sepa-
rate Zeitmesskanäle, die unabhängig von den Jalousien-/Rollladenfunktionen als virtuelle
Ausgänge genutzt werden können. Ein Zeitmesskanal wird z.B unter dem Punkt „Jalou-
sieausgang Zeitmessung Sonnenverzögerung" in den Rollladen-/Jalousiengruppentools
zur Zeitmessung der Sonnenverzögerung verwendet.
Das Modul ist in 4 Gruppen aufgeteilt und besitzt 4 Input-Klemmen zum Anschluss von 2
externenen Versorgungsspannungen (12-24V DC). Die oberen Klemmen (I0+, I0-) spei-
sen die oberen 2 Ausgangsgruppen (O0-O1) mit der angelegten Versorgungsspannung
und die unteren Klemmen (I1+, I1-) die unteren 2 Ausgangsgruppen (O2-O3).
Das Modul schaltet zum Heben oder Senken einer Jalousie/Rolllade die externe positive
Spannung auf einen der verwendeten Motoranschlüsse (O0+ bis O3+). Im Ruhezustand
sind die Motoren über die Motoranschlüsse (O0- bis O3-) mit der Masse (GND) verbunden.
2. Anschlussbild
Externe
M M
Spannung
(12 - 24V DC)
+ -
O0+ O0- I 0+ I 0- O1+
M0 M1
V0+ V0-
V0+ V0- V0+ V0- V0+ V0-
Jalousie-/Rollladenmodul
für DC-Antriebe
8 Relaisausgänge für 4 Jalousien/Rollladen
mit Gleichspannungsantrieben 12V - 24V DC
I max. 2x2x1A
M
N
Art. Nr.: 940/24 JRM
V1+ V1- V1+ V1- V1+ V1-
V1+ V1-
M2 M3
O2+ O2- I 1+ I 1- O3+
+ -
Externe
Spannung
M M
(12 - 24V DC)
3. Montage
Die Installation der PHC Module darf nur von autorisiertem Fachpersonal durchgeführt
werden. Beim Anschluss ist die Anlage spannungsfrei zu schalten. Das PHC Modul ist
für die Montage auf eine 35mm Hutschiene nach EN50022 im Verteilungs-Ein/Aufbauge-
häuse konzipiert. Die Geräte können direkt nebeneinander eingebaut werden.
Die PHC Module dürfen nicht in Verbindung mit Geräten eingesetzt werden, durch deren
Betrieb Gefahren für Menschen, Tiere oder Sachwerte entstehen können.
Folgende Punkte sind zu berücksichtigen:
- die geltenden Gesetze, Normen und Vorschriften.
- der Stand der Technik zum Zeitpunkt der Installation. D a t u m N a m e
DC-Jalousien-/Rolladenmodul
Bearb.
- das PHC Handbuch und die Bedienungsanleitungen der PHC Module.
G e p r.
- die Tatsache, dass eine Bedienungsanleitung nur allgemeine Bestimmungen enthalten
N o r m
kann und dass diese Bestimmungen im Zusammenhang mit dem PHC System gese-
hen werden müssen.
Infratec
940_24JRM - GEHB - 01
Folgende Anlagen dürfen nicht von PHC Ausgangsmodulen geschaltet werden:
Datentechnik GmbH
- Sicherheitsschaltungen wie NOT AUS Format DIN A4H
Urspr.: Dateiname:
- Notstromversorgungen
- Feueralarmanlagen
- Notbeleuchtungsanlagen
4. Anschluss Datenverbindung
Die Verbindung zwischen der PHC Steuereinheit und anderen PHC Modulen wird über
die PHC Busleitung und den Modularsteckverbindern der Module hergestellt. Die Mo-
dularsteckverbinder sind in den Modulen, außer in der PHC Stromversorgung, parallel
geschaltet und dadurch als Ein- oder Ausgang frei wählbar. Somit ist die Position eines
PHC Moduls in der Datenleitung beliebig.
Jedem PHC Modul ist eine PHC Busleitung von 30 cm Länge beigefügt. Sie wird zur
Verbindung eines Nachbarmoduls, oder zur Verbindung eines Moduls in der nächsten
Verteilerreihe benötigt. Über die Busleitung werden die Module mit Spannung versorgt.
Vor dem Trennen der Busleitung ist die Spannungsversorgung abzuschalten.
940-24JRM_Rev03_070219.pdf
O1-
Sicherheitsempfehlung:
Bei einem Reset der PHC-Anlage (z.B
nach einer Unterbrechung der Versor-
V0+ V0-
gungsspannung) sind alle Relaisaus-
gänge in Grundstellung (Ruhezustand).
29
Da die Motoranschlüsse (O0- bis O3-) im
CEBEC
Ruhezustand mit der Masse (GND) ver-
bunden sind, muss darauf geachtet wer-
den, dass die Masse (GND) der externen
Versorgungsspannung an die Klemmen
I0- und I1- angeschlossen wird.
V1+ V1-
Kodierschalter
O3-
Moduladresse
Gehäusebeschriftung
Blatt
D
5. Kodierschalter
Mit dem im PHC Ausgangsmodul angebrachten Kodierschalter wird die Moduladresse
eingestellt. Die Einstellung des Kodierschalters ist in der PHC Software unter dem Menü-
punkt „Komponenten g Module" dargestellt.
Es ist darauf zu achten, dass nicht gleiche Moduladressen für PHC Ausgangsmodule
vergeben werden. Die Einstellung des Kodierschalters darf nur vom Fachpersonal durch-
geführt werden. Hierbei ist das PHC Modul spannungslos zu schalten und darauf zu
achten, dass keine elektrische Entladung stattfinden kann.
6. Stromverbrauch
Zur Berechnung des Stromverbrauches für die Stromversorgung sollte ein Verbrauch
von 60 mA vorgesehen werden (Eigenverbrauch 10 mA, je Relais 6 mA). Beim Einschal-
ten der Relais erhöht sich der Strom für ca. 2s auf 110mA.
7. Technische Daten
Art. Nr.
Spannungsversorgung
PHC System (PHC-Bus)
Eigenverbrauch
Ein- Ausgang Modulbus 2 Modularbuchsen 6-polig (PHC-Bus)
Externe Spannung
(Klemme I0+, I0-, I1+, I1-)
Relaisausgänge
(Klemme O0-O3)
Lebensdauer Relais
Kodierung
Umgebungstemperatur
Lagertemperatur
Schraubklemmen
Prüfvorschriften
Approbationen
Schutzart
Abmessungen
8. Zugelassene Lastarten für die Relaisausgänge
Angeschlossene Lastart
Motorlast
9. Gewährleistung
Diese Bedienungsanleitung ist Bestandteil des Gerätes und der Garantiebedingungen.
Sie ist dem Benutzer zu überreichen. Die technische Bauart der Geräte kann sich ohne
vorherige Ankündigung ändern. PEHA Produkte sind mit modernsten Technologien nach
geltenden nationalen und internationalen Vorschriften hergestellt und qualitätsgeprüft.
Sollte sich dennoch ein Mangel zeigen, übernimmt PEHA, unbeschadet der Ansprüche
des Endverbrauchers aus dem Kaufvertrag gegenüber seinem Händler, die Mängelbe-
seitigung wie folgt:
Im Falle eines berechtigten und ordnungsgemäß geltend gemachten Anspruchs wird
PEHA nach eigener Wahl den Mangel des Gerätes beseitigen oder ein mangelfreies
Gerät liefern. Weitergehende Ansprüche und Ersatz von Folgeschäden sind ausge-
schlossen. Ein berechtigter Mangel liegt dann vor, wenn das Gerät bei Übergabe an den
Endverbraucher durch einen Konstruktions-, Fertigungs- oder Materialfehler unbrauch-
bar oder in seiner Brauchbarkeit erheblich beeinträchtigt ist. Die Gewährleistung entfällt
bei natürlichem Verschleiß, unsachgemäßer Verwendung, Falschanschluss, Eingriff ins
Gerät oder äußerer Einwirkung. Die Anspruchsfrist beträgt 24 Monate ab Kauf des Ge-
rätes durch den Endverbraucher bei einem Händler und endet spätestens 36 Monate
nach Herstellung des Gerätes.
Für die Abwicklung von Gewährleistungsansprüchen gilt Deutsches Recht.
1
1
Bl.
126098-02
940/24 JRM
Nom. 24 V DC (SELV)
21-28 V DC (Brummspannung 5 %)
10-60 mA
4 Anschlussklemmen zum Anschluss von 2 externen
Verbraucherspannungen (12-24V DC)
8 Ausgänge (O0-O3) in 4 Gruppen mit jeweils 2
Klemmen (+ und -) für Lasten bis 1A (12-24V DC)
50.000 Schaltungen mit max. Last
Dipschalter 5 pol. (Moduladresse)
+10° bis +50°C
-20° bis +60°C
max. 2 x 1,5 mm²
EN 60669-2-1
CE KEMA/KEUR
IP 20
Breite = 72 mm (4TE)
Höhe = 55 mm
Max. Ausgangslast je Ausgang
1 A
