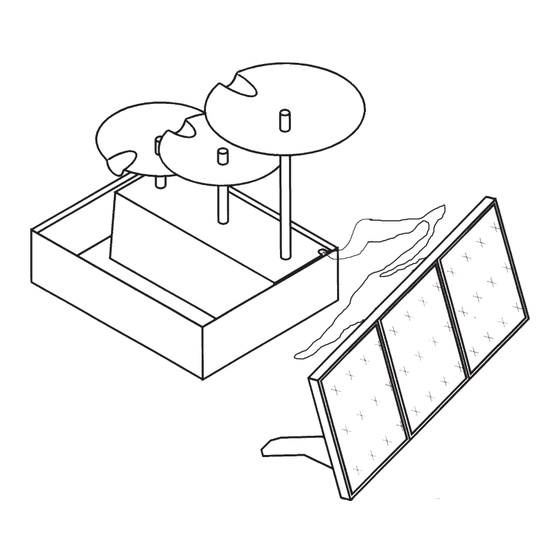

1 2 4 . 1 5 5
S o l a r - B r u n n e n
Hinweis
Bei den OPITEC Werkpackungen handelt es sich nach
Fertigstellung nicht um Artikel mit Spielzeugcharakter
allgemein handelsüblicher Art, sondern um Lehr- und
Lernmittel als Unterstützung der pädagogischen Arbeit.
Dieser Bausatz darf von Kindern und Jugendlichen nur
unter Anleitung und Aufsicht von sachkundigen Erwach-
senen gebaut und betrieben werden. Für Kinder unter
36 Monaten nicht geeignet. Erstickungsgefahr!
1
D124155#1
Werbung
Verwandte Anleitungen für Opitec 124.155
Inhaltszusammenfassung für Opitec 124.155
- Seite 1 1 2 4 . 1 5 5 S o l a r - B r u n n e n Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstützung der pädagogischen Arbeit.
- Seite 2 1. Sachinformation: Art: Gebrauchsgegenstand/Modell als Bausatz; Verwendung: Im Werkunterricht für die 7. - 10. Jahrgangsstufe; 2. Materialkunde: 2.1. Werkstoff: Kupferronden, Nichteisenmetall leicht zu verformen, gut wärme- und stromleitend Bearbeitung: treiben mit dem Treibhammer Verbindung: Kleben oder wahlweise Weichlöten Oberfläche: keine Behandlung notwendig 2.2.
- Seite 3 feilen: Stahlfeilen zum Entgraten der Schnittkanten verwenden. Beachte! Feile nur auf Schubbewegung belasten! kleben: Zwei - Komponenten - Kleber (N° 300.317) verwenden Beachte! Hinweise auf der Verpackung beachten! Kleber gesondert bestellen. löten: einen Lötkolben 60 W oder Lötbrenner verwenden; Lötstellen mit Lötfett bestreichen, Beachte! Verbrennungsgefahr! bohren:...
- Seite 4 4. Stückliste Baugruppe Material Menge Abbildung / Teile-N° Größe Brunnen Weißblech 0,49 x 220 x 320 mm Pumpen- abdeckung Weißblech 0,49 x 150 x 150 mm Wasserschalen groß Kupfer ø 100 mm klein Kupfer ø 80 mm Rohrstützen Messing ø 8 x 245 mm Litze Pumpe: Gehäuseboden...
-
Seite 5: Explosionszeichnung
5. Explosionszeichnung Pumpe (Teile: 7, 8, 9, 10, 11, 12, 13) D124155#1... - Seite 6 6. Bauanleitung Übersicht: 6.1. Herstellung Brunnenbehälter 6.2. Herstellung Pumpenabdeckung 6.3. Herstellung der Wasserschalen 6.4. Herstellung Rohrstützen 6.5. Teilmontage Rohrstützen und Wasserschalen 6.6. Montage Wasserpumpe 6.7. Endmontage Wasserschalen und Pumpe 6.8. Montage und Anschluß der Solarzellen 6.9. Funktionsüberprüfung 6.1. Herstellung Brunnenbehälter 6.1.1.
- Seite 7 6.1.2. Nach dem Biegeplan zuerst die Bördelkanten um 180° umbördeln. Anschließend die Klebe- bzw. Lötlaschen um 90° abkanten. Zum Schluß die Seiten um 90° umbiegen. Beachte: Beim Biegen im Schraubstock Schutzbacken verwenden. 6.1.3. Nach dem Ausrichten die Seiten verkleben oder verlöten. Beachte: Behälter auf Dichtigkeit überprüfen! D124155#1...
- Seite 8 6.2. Herstellung Pumpenabdeckung 6.2.1. Grundriß mit Bördellaschen nach Zeichnung auf das Weißblech (2) übertragen, bohren, ausschneiden und entgraten. Beachte: Um einen besseren Halt der Rohrstützen zu erzielen empfehlen wir die Löcher nur ø 6 mm zu bohren und mit einem Körner auf ø 8 mm aufzuweiten (s. Detailzeichnung). ø...
- Seite 9 6.3. Herstellung der Wasserschalen 6.3.1. Die Kuperronden (3, 4) in einem Treibklotz (ø 80 mm) zu Wasserschalen mit je einer Auslaufnase treiben. Beachte: Treibklotz und Treibhammer (Kugelhammer) verwenden. 6.3.2. Erst nach dem Treiben in jede Schale mittig ein Loch ø 8 mm bohren. Beachte: Um einen besseren Halt der Rohrstützen zu erzielen, empfehlen wir die Löcher nur ø...
- Seite 10 6.4. Herstellung der Rohrstützen 6.4.1. Vom Messingrohr (5) drei Rohrstützen nach Zeichnung mit Rohrschneider oder Eisensäge ablängen. Beachte: Verletzungsgefahr am Grat! Teile unbedingt entgraten! 6.5. Teilmontage Rohrstützen und Wasserschalen 6.5.1. Nach Zeichnung Rohrstützen (5) in die Wasserschalen (3, 4) kleben bzw. löten. Beachte: In die Öffnungen der Rohrstütze (90 mm Länge) der großen Wasserschale (3) darf kein Kleber bzw.
- Seite 11 6.6. Montage Wasserpumpe Tip: Wir empfehlen die Klebungen mit Zweikomponentenkleber oder Sekundenkleber durchzuführen. 6.6.1 Magnete in das Antriebsrad und das Flügelrad kleben. Hinweis: Polung der Magnete beachten (s. Zeichnung)! 6.6.2 Das Antriebsrad, mit der offenen Seite vom Motor weg, bündig auf die Motorwelle schieben. 6.6.3 Motor mit Antriebsrad von oben in das Pumpengehäuse schieben, bis der Motor am Gehäusebund anliegt.
- Seite 12 6.7. Endmontage Wasserschalen und Pumpe 6.7.1. Wasserschalen mit Rohrstützen in die Bohrungen der Pumpenabdeckung (2) stecken und nach Zeichnung ausrichten und festkleben bzw. festlöten. Beachte: Höhe der Wasserschale (3) mit Rohrstütze nach der Pumpe abstimmen. Rohrstützen stehen auf dem Boden auf Höhe ergibt sich durch das Biegen.
- Seite 13 6.8. Montage und Anschluß Solarzellen 6.8.1. Drei Solarzellen 0,45V/700 mA (oder eine 1,5V/300 mA oder eine 2V/380mA/sind im Bausatz nicht enthalten) nach Zeichnung mit den Messingstreifen in Reihe schalten. 6.8.2. Zwei Solarzellenstützen auf Blechrest (1) nach Zeichnung übertragen, ausschneiden, entgraten, bohren, biegen und an den Solarzellen befestigen.
- Seite 14 6.9. Funktionsüberprüfung 6.9.1 Solarzellen mit der Pumpe verbinden und Funktion überprüfen. Wasser einfüllen. Maximale Füllhöhe entspricht der Pumpengehäusehöhe. Wird kein Wasser gefördert - dreht das Flügelrad (Motor) in die falsche Richtung. Anschlüsse umpolen! - Pumpengehäuse undicht. Montage überprüfen Hinweis: Wir empfehlen die Anschlüsse von Pumpe und Solarzellen mit HO-Steckern und HO-Kupplun- gen (N°...
