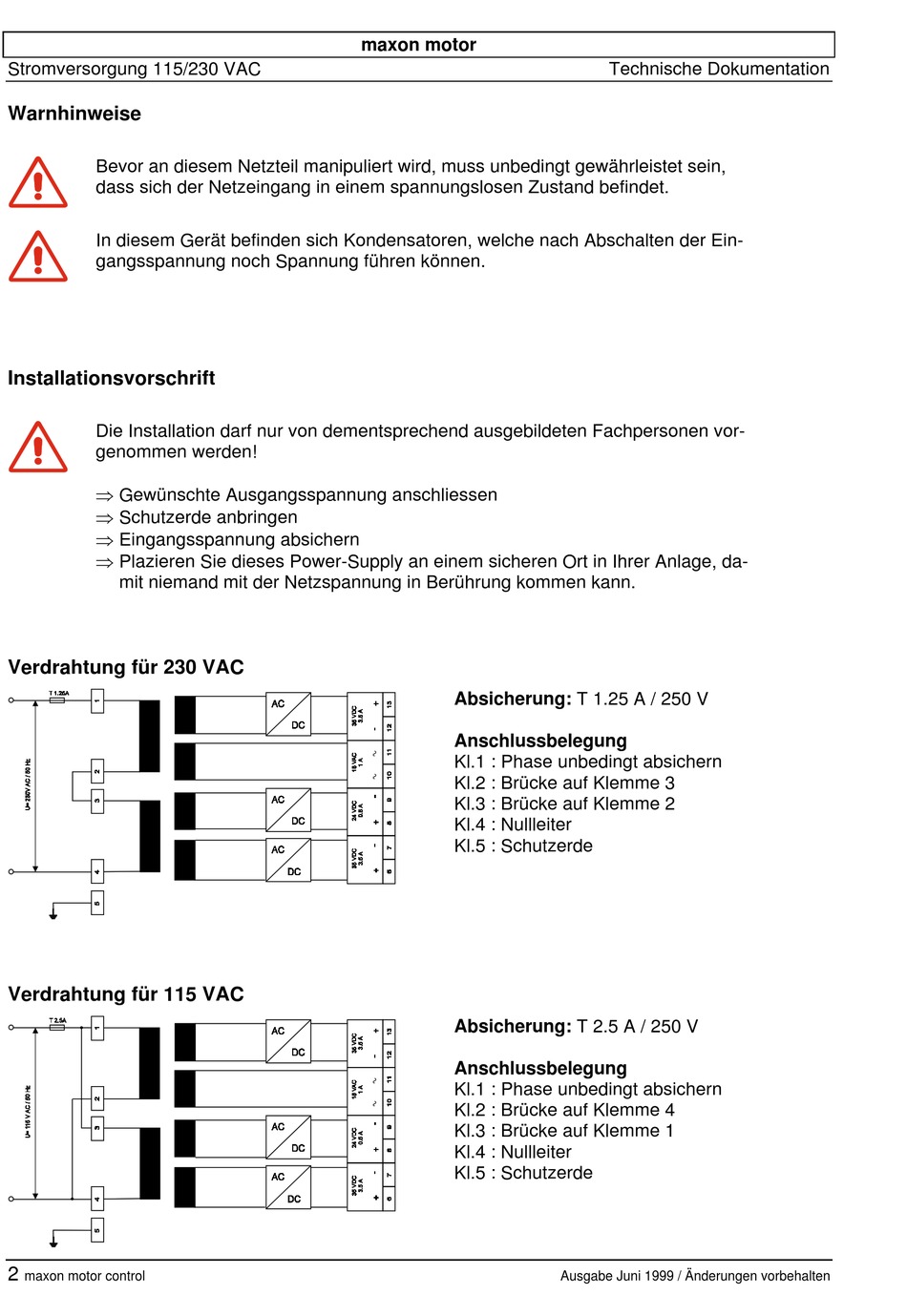

Stromversorgung 115/230 VAC
Warnhinweise
Bevor an diesem Netzteil manipuliert wird, muss unbedingt gewährleistet sein,
dass sich der Netzeingang in einem spannungslosen Zustand befindet.
In diesem Gerät befinden sich Kondensatoren, welche nach Abschalten der Ein-
gangsspannung noch Spannung führen können.
Installationsvorschrift
Die Installation darf nur von dementsprechend ausgebildeten Fachpersonen vor-
genommen werden!
Þ Gewünschte Ausgangsspannung anschliessen
Þ Schutzerde anbringen
Þ Eingangsspannung absichern
Þ Plazieren Sie dieses Power-Supply an einem sicheren Ort in Ihrer Anlage, da-
mit niemand mit der Netzspannung in Berührung kommen kann.
Verdrahtung für 230 VAC
Verdrahtung für 115 VAC
2
maxon motor control
maxon motor
Absicherung: T 1.25 A / 250 V
Anschlussbelegung
Kl.1 : Phase unbedingt absichern
Kl.2 : Brücke auf Klemme 3
Kl.3 : Brücke auf Klemme 2
Kl.4 : Nullleiter
Kl.5 : Schutzerde
Absicherung: T 2.5 A / 250 V
Anschlussbelegung
Kl.1 : Phase unbedingt absichern
Kl.2 : Brücke auf Klemme 4
Kl.3 : Brücke auf Klemme 1
Kl.4 : Nullleiter
Kl.5 : Schutzerde
Technische Dokumentation
Ausgabe Juni 1999 / Änderungen vorbehalten
