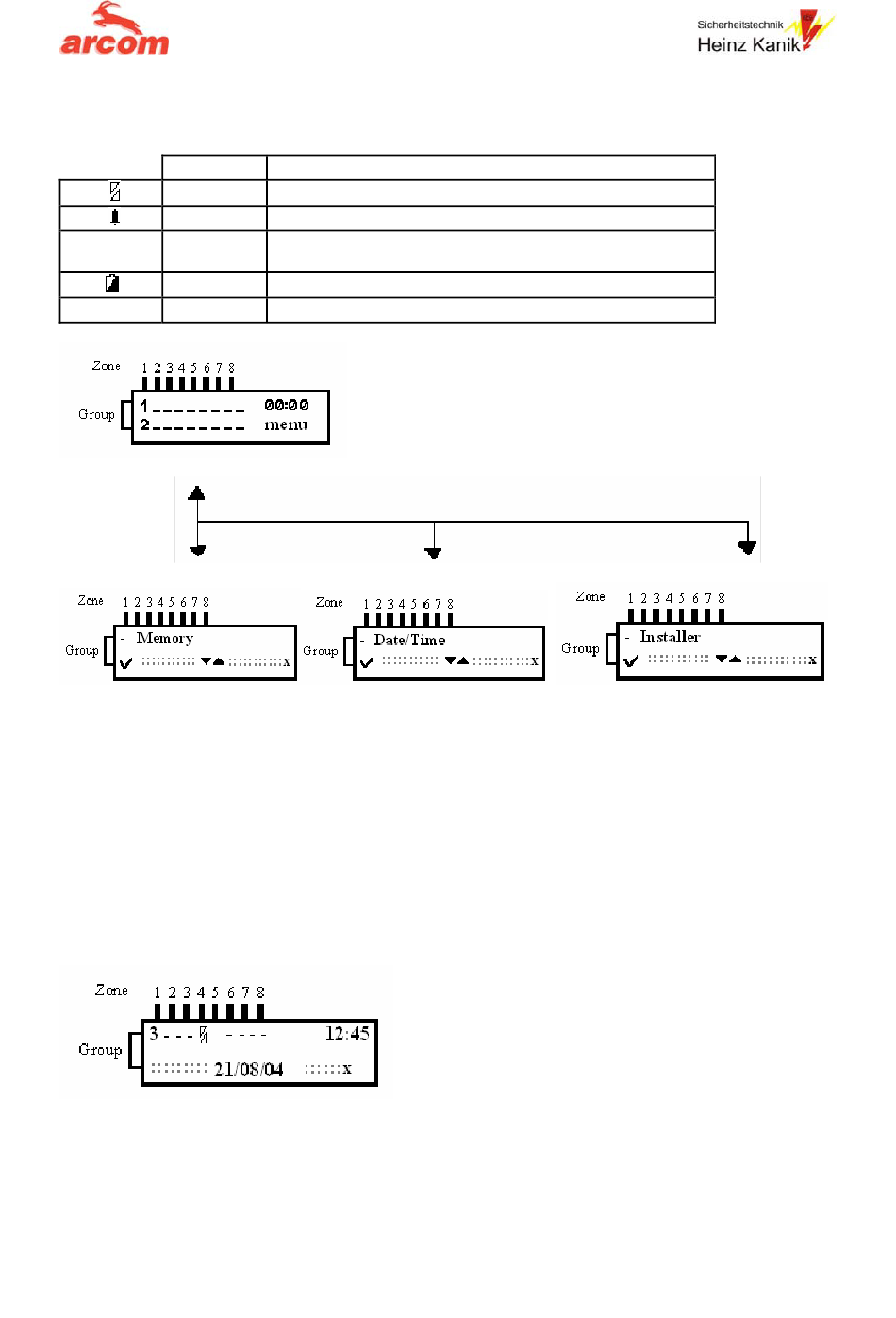

Merlin Pro 64 Kanal Funkempfänger
Programmierung und Installationsanleitung
Signification
Tamper
Alarm
?
Supervision
Low Battery Leere Batterie im Sensor
! Manu
New Event
Benutzer Programmierung:
Der Benutzer kann Datum und Uhrzeit einstellen und die Liste
der gespeicherten Ereignisse anzeigen lassen.
Speicher:
Der Speicher kann bis zu 64 Ereignisse speichern.
Geblättert wird mit dem „auf" und „ab" Pfeilen.
Jedes Ereignis wird mit Datum und Zeit angezeigt.
Zum Beispiel:
Sensor 4 in Gruppe 3 hat eine Sabotagemeldung übertragen am 21/08/04 um 12:45.
Date/Time(Datum/Zeit): Dient zum einstellen von Datum und Uhrzeit.
Datum und Uhrzeit können über die Pfeiltasten „rauf" und „runter" eingestellt werden.
Die Anlage hat eine eingebaute Batterie welche die Uhr auch bei Stromausfall versorgt.
Beschreibung
Sabotage Übertragung vom Melder
Alarm Übertragung vom Sensor oder der Fernbedienung
Funküberwachung: mehr als 120 Minuten keine
Funkmeldung vom Sender
Neue Ereignisse im Ereignisspeicher
loading

Inhaltszusammenfassung für Arcom merlin Pro

  • Seite 1 Merlin Pro 64 Kanal Funkempfänger Programmierung und Installationsanleitung Signification Beschreibung Tamper Sabotage Übertragung vom Melder Alarm Alarm Übertragung vom Sensor oder der Fernbedienung Funküberwachung: mehr als 120 Minuten keine Supervision Funkmeldung vom Sender Low Battery Leere Batterie im Sensor ! Manu...
  • Seite 2 Geben sie das Passwort ein, der Fabrikstandard ist 111 was bedeutet zum Bestätigen die linke Pfeiltaste betätigen. Add Zone (Funkmelder Hinzufügen): Dieses Menü dient zum anlernen eines Bewegungsmelders (FW-PIR), Magnetmelders (FW-MAG),Glasbruchmelders (FW-Glass Break) und Rauchmelders.
  • Seite 3 Supervised Entscheiden Sie ob „überwacht“ oder „unüberwacht“ und dann wählen sie eine Gruppe zum Bestätigen die linke Pfeiltaste betätigen. Der nächste Bildschirm zeigt die Auswahl der Ausgänge sowie die Sensoren und deren Typ, zum Bestätigen drücken sie die linke Pfeiltaste, ein Signal ertönt und der nächste Bildschirm erscheint.

  • Seite 4: Modus Auswählen

    Modus auswählen: Toggle: Jede Übertragung der Fernbedienung ändert den Zustand des Ausganges Pulse 3Sec: Jede Übertragung aktiviert den Ausgang für 3 Sekunden Pulse 5Sec: Jede Übertragung aktiviert den Ausgang für 5 Sekunden 1 & 2: Taste „1“ öffnet den Ausgang Taste „2“ schließt den Ausgang Wählen sie den Ausgang den sie für die Fernbedienung (Handsender)verwenden wollen bestätigen sie mit der linken Pfeiltaste es ertönt ein Signal und das nächste Menü.
  • Seite 5 Clear Remote (Fernbedienung löschen): Es gibt 2 Möglichkeiten die Fernbedienung ( Handsender)zu löschen Change Password (Passwort ändern): Geben das neue Passwort ein z.B.: 123 und bestätigen Sie mit der linken Pfeiltaste RSSI Das Menü ist dazu da um dem Installateur die Signal Stärke und Qualität des Sensors zu zeigen Der Wert der Signal Stärker bewegt sich auf einer Skala von 1 bis 9.
  • Seite 6 Default (Standard): Die Aktion löscht alle Sensoren und Fernbedienungen und Ereignisse Ausgänge: Die Ausgänge 1 bis 8 und der Sabotageausgang sind potentialfrei. STA Eingang: Wenn diesem Eingang „0V“ anliegt, ist das Kontrollpanel aktiviert, in diesem Modus werden alle Ereignisse im Logbuch gespeichert. Alarm Ereignis: Wird am LCD-Bildschirm angezeigt und der zugehörige Ausgang wird für 3 Sekunden geöffnet.
