Hauswasserwerk RETIGO 08

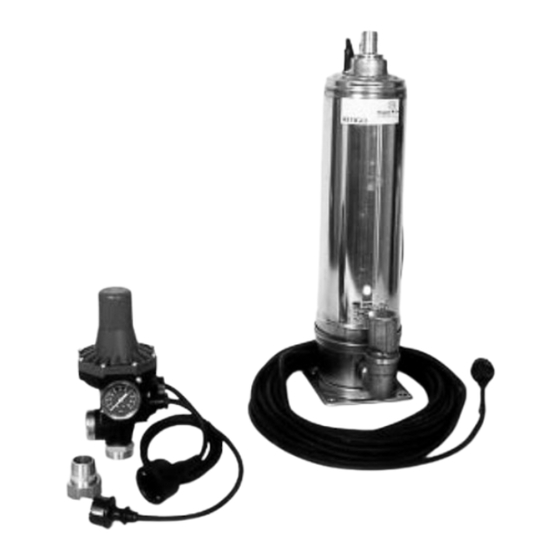

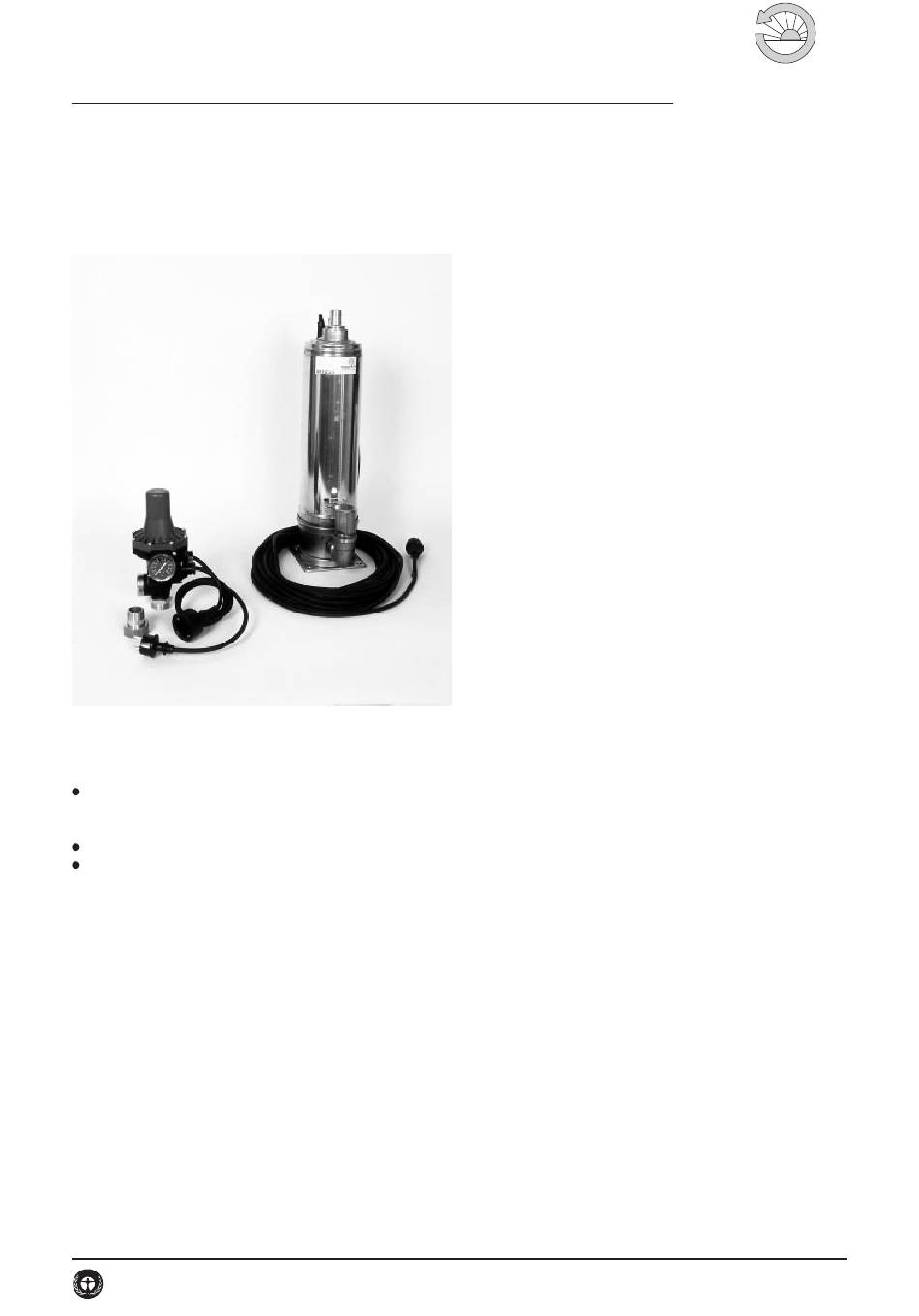

Bild 1 Das Hauswasserwerk Retigo 08 besteht aus der Tauchpumpe
und der Druckregelautomatik
Diese Anleitung enthält wichtige Informationen zur
Montage, zur Inbetriebnahme, zum Gebrauch und zur
Sicherheit des Gerätes!
Bitte sorgfältig durchlesen und aufbewahren!
Für Schäden, die durch Fördern von Feststoffen, Trok-
kenlauf oder Frost sowie durch unsachgemäßen Betrieb
oder Montage entstehen keine Gewährleistung oder
Kostenübernahme!
Hauswasserwerk mit Tauchpumpe
Tauchpumpen werden in Regenwasseranlagen dann ver-
wendet, wenn die Saughöhe mehr als 5-6 m beträgt. Ab
dieser Höhe können Saugpumpen (wie z.B. die RENOX 34)
nicht mehr eingesetzt werden. Auch bei Saugleitungslän-
gen über 20 m werden Tauchpumpen eingesetzt.
Das Hauswasserwerk RETIGO 08 besteht aus einer Tauch-
pumpe und einer Druckregelautomatik.
Die Pumpe wird am Boden des Erdtanks aufgestellt, die
Druckregelautomatik sitzt innerhalb des Hauses.
Gedruckt auf Recyclingpapier aus 100 % Altpapier
Regenwasser/Hauswasserwerk Datei-Nr. 8320 6200 03/2000
Tauchpumpe
Die Tauchpumpe ist eine mehrstufige Unterwasser-Kreisel-
pumpe mit einem Gehäuse aus Edelstahl und Laufrädern
aus Spezialkunststoff. Eine fest angebaute Bodenplatte sorgt
für optimale Standsicherheit.
Durch ein spezielle Kühlungssystem der Pumpe ist auch
eine Trockenaufstellung möglich, d.h. diese Unterwasser-
pumpe kann auch außerhalb des Wasser stehend betrieben
werden!
Die Pumpe ist mit 20 m Anschlußkabel ausgerüstet und
wird mit einem Saugkorb sowie einem Trageseil mit Kara-
binerhaken geliefert.
Die maximale Förderleistung beträgt 4,8 m³/h (80 l/min),
der maximale Druck 4,8 bar (= 48 m Förderhöhe).
Druckregelautomatik
Die Druckregelautomatik garantiert den jeweils notwendi-
gen Druck in der Wasserleitung. Dieser kann an dem
angebauten Manometer abgelesen werden.
Beim öffnen einer Entnahmestelle (Wasserhahn, Spülka-
sten) wird die Pumpe automatisch eingeschaltet und beim
schließen wieder ausgeschaltet. Der nötige Druck ist jeder-
zeit sofort verfügbar.
Eingeschaltet wird dann, wenn der Druck auf 1,5 bar
abgesunken ist. Abgeschaltet wird bei erreichen des maxi-
malen Pumpendrucks, also bei ca. 4,8 bar.
Trockenlaufschutz
In der Druckregelautomatik ist ein Strömungswächter inte-
griert. Dieser schaltet die Pumpe ab, wenn kein Wasser
mehr gefördert wird, d.h. auch dann, wenn die Leitung
verstopft ist oder Luft angesaugt wird. Die Pumpe wird also
gegen Trockenlauf geschützt.
Mit einem Wiedereinschaltknopf an der Druckregelauto-
matik wird das Hauswasserwerk – nach der Beseitigung der
Störung – wieder in Betrieb genommen.
Pumpe schützen
Das Hauswasserwerk RETIGO 08 ist geeignet zum Fördern
von Reinwasser oder gefiltertem Regenwasser. Sand und
andere schmirgelnde Feststoffe führen zu starkem Ver-
schleiß und zur Zerstörung der Pumpe.
Bei Frostgefahr ist die Pumpe zu entleeren!
