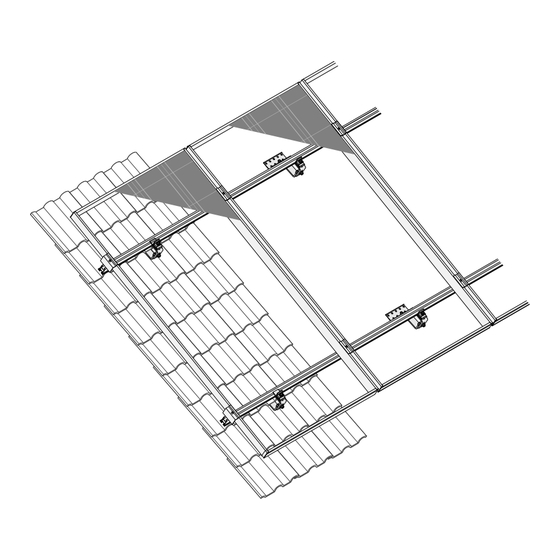

Wagner Solar TRIC A HDC Montageanleitung

Aufdach-modulmontagesystem
Vorschau ausblenden
1
2
3
4
5
6
7
8

Werbung

Quicklinks

Diese Anleitung herunterladen
MONTAGEANLEITUNG
DE
Aufdach-Modulmontagesystem TRIC A HDC
INSTALLATION INSTRUCTIONS
EN
On Roof Module Mounting System TRIC A HDC
INSTRUCTIONS DE MONTAGE
FR
Montage sur toiture TRIC A HDC
MONTAGEHANDLEIDING
NL
Op het dak montagesysteem TRIC A HDC
Gedruckt auf Recyclingpapier aus 100 % Altpapier
Photovoltaik / Montagesysteme XA-INT_TRIC-A-HDC-TRIC-clip_MA-161121-1WA20348
Wagner Solar
1

Werbung

loading

Verwandte Anleitungen für Wagner Solar TRIC A HDC

Inhaltszusammenfassung für Wagner Solar TRIC A HDC

  • Seite 1 Wagner Solar MONTAGEANLEITUNG Aufdach-Modulmontagesystem TRIC A HDC INSTALLATION INSTRUCTIONS On Roof Module Mounting System TRIC A HDC INSTRUCTIONS DE MONTAGE Montage sur toiture TRIC A HDC MONTAGEHANDLEIDING Op het dak montagesysteem TRIC A HDC Gedruckt auf Recyclingpapier aus 100 % Altpapier Photovoltaik / Montagesysteme XA-INT_TRIC-A-HDC-TRIC-clip_MA-161121-1WA20348...

  • Seite 2: Wichtige Hinweise

    Wichtige Hinweise Montage / Mounting ● Die Auslegung des Montagesystems (Dachankerzahl, Schienentragweite etc.) ist projektbezogen entspre- chend den vorgegeben Normen (DIN EN 1991-1-3 und DIN EN 1991-1-4:2010-12, Einwirkung auf Trag- werke – Allgemeine Einwirkungen - Schneelasten und Windlasten) durchzuführen. ● Voraussetzung für den bestimmungsgemäßen Einsatz ist immer ein geeigneter Befestigungsuntergrund, der die auftretenden Kräfte (Gewichtslast, Wind und Schneelast) aufnehmen kann. ●...
  • Seite 3 Modulmontageschienen montieren / Installing the panel rails / Montage des rails de support des modules / Module- montageprofielen monteren S 13 17 Nm S 15 30 Nm XA-INT_TRIC-A-HDC-TRIC-clip_MA-161121-1WA20348...
  • Seite 4 Modulmontage / Module installation / Montage des modules / Montage van de modules 10 Nm XA-INT_TRIC-A-HDC-TRIC-clip_MA-161121-1WA20348...
  • Seite 5 XA-INT_TRIC-A-HDC-TRIC-clip_MA-161121-1WA20348...
  • Seite 6 Kreuzverbund (nur bei Bedarf) / Cross Bonding (only when required) / Montage en croix (uniquement en cas de besoin) / Kruisverband (alleen wanneer noodwendig) S 15 30 Nm XA-INT_TRIC-A-HDC-TRIC-clip_MA-161121-1WA20348...
  • Seite 7 Potenzialausgleich / Equipotential Bonding / Équilibre de potentiel / Equipotentiaal S 15 30 Nm XA-INT_TRIC-A-HDC-TRIC-clip_MA-161121-1WA20348...
  • Seite 8 Irrtum und Änderungen vorbehalten · © Wagner Solar GmbH, 2016 · www.wagner-solar.com ☎ Wagner Solar GmbH · Industriestraße 10 · D-35091 Cölbe/Marburg · (06421) 80 07-0...
