Messbereiche:
Gleich- und Wechselspannung:
1 mV, 100 mV, 1 V, 3 V, 10 V, 30 V
Gleich- und Wechselstrom:
m
100 A, 10 mA, 30 mA, 100 mA, 300 mA, 1 A, 3 A, 10 A
Achtung: Bei Verwendung des 10 A-Messbereiches
Verbindungsleitung von Buchse "V/A" (8) in Buchse "10 A" (9)
umstecken. Dadurch erfolgt die Umschaltung in den
Messbereich 10 A. Die Stellung des Stufenschalters für Mess-
bereichswahl
(10) hat in
W
Innenwiderstand: 100 k /V
Überlastschutz:
Schmelzdrahtsicherung F3,15 A (Messbereiche bis 3 A)
Schmelzdrahtsicherung F10 A (Messbereich 10 A)
Versorgungs-
spannung:
4 x 1,5-V-Mignon-Zellen (Alkaline empfohlen)
Gehäuse:
Kunststoffgehäuse, ABS
Abmessungen:
ca. 160 x 120 x 45 mm
Masse:
ca. 510 g
Achten Sie darauf, dass das Gerät nicht zu Fall kommt. Ist dies doch
passiert, das Gerät einer sachgemäßen Überprüfung bzw. Reparatur durch
autorisierte Fachkräfte zuführen.
Treten bei Installation oder Betrieb des Gerätes unerwartete Probleme auf,
das Gerät abschalten und den Fachhändler kontaktieren.
Das Gerät nicht Tropf- oder Spritzwasser aussetzen.
Nur Sicherungen vom angegeben Typ und der angegebenen
Nennstromstärke verwenden.
Im Inneren des Gerätes befinden sich keine Bauteile, die vom Benutzer
gewartet werden müssen (Batterietausch ausgenommen).
Fruhmann HandelsgesmbH, Austria
diesem Fall keine Bedeutung!

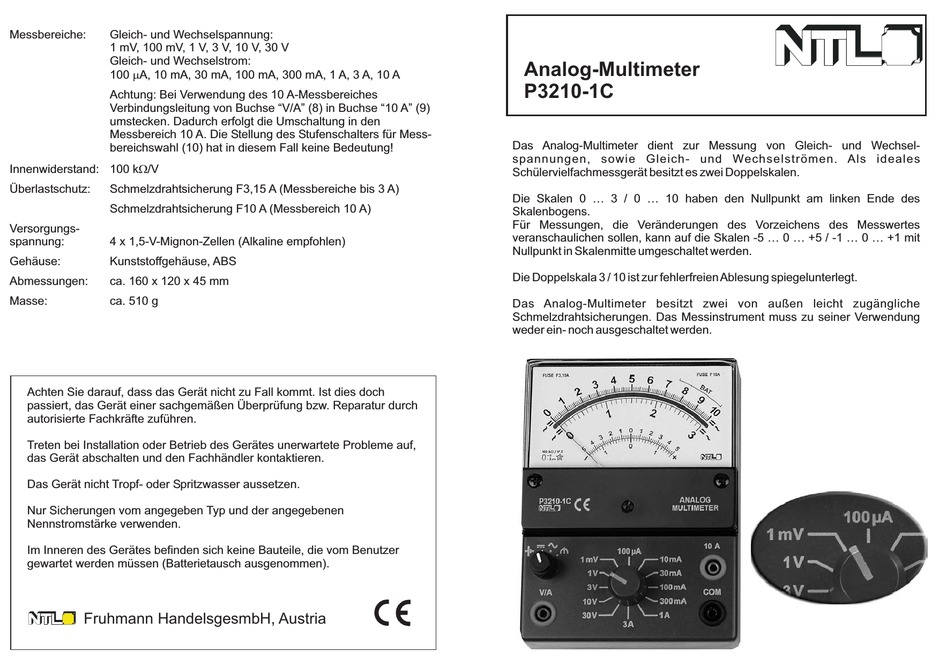

Analog-Multimeter
P3210-1C
Das Analog-Multimeter dient zur Messung von Gleich- und Wechsel-
spannungen, sowie Gleich- und Wechselströmen. Als ideales
Schülervielfachmessgerät besitzt es zwei Doppelskalen.
Die Skalen 0 ... 3 / 0 ... 10 haben den Nullpunkt am linken Ende des
Skalenbogens.
Für Messungen, die Veränderungen des Vorzeichens des Messwertes
veranschaulichen sollen, kann auf die Skalen -5 ... 0 ... +5 / -1 ... 0 ... +1 mit
Nullpunkt in Skalenmitte umgeschaltet werden.
Die Doppelskala 3 / 10 ist zur fehlerfreien Ablesung spiegelunterlegt.
Das Analog-Multimeter besitzt zwei von außen leicht zugängliche
Schmelzdrahtsicherungen. Das
Messinstrument
weder ein- noch ausgeschaltet werden.
muss zu seiner Verwendung
