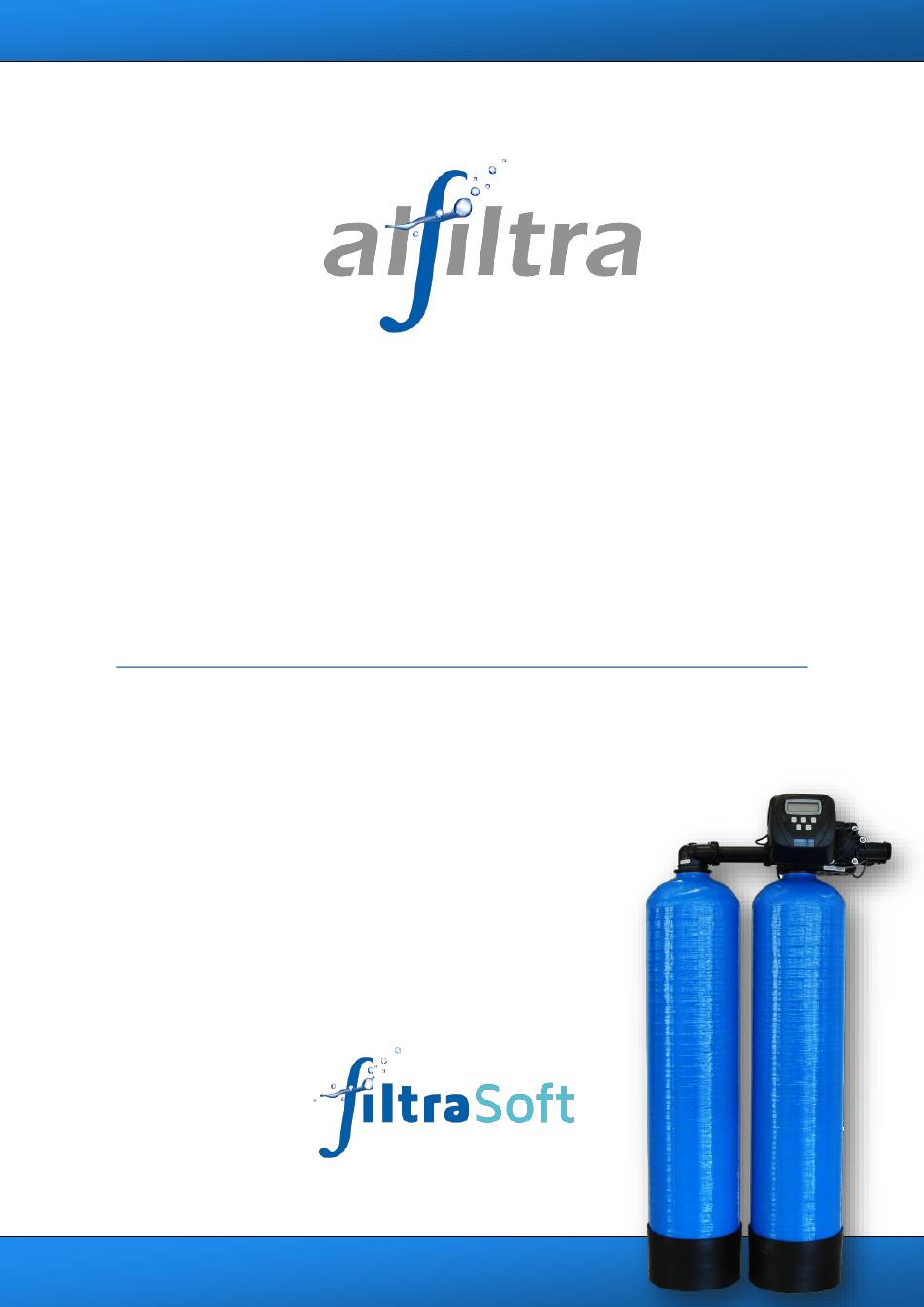

- Seite 1 Montage- und Betriebsanleitung / User Manual FILTRASOFT® Duplex TT Wasserenthärtungsanlage für Trinkwasser Version 021017.1 ©Alfiltra 2017 - www.alfiltra.de...
-
Seite 2: Inhaltsverzeichnis
Wasseranschluss ......................10 Abwasserschlauch befestigen ................... 11 Inbetriebnahme ........................12 Uhrzeit einstellen ......................12 Wasserparameter einstellen ..................12 Manuelle Regeneration ....................13 Resthärte einstellen ...................... 13 Schlussbemerkungen ......................14 Garantiebedingungen ......................15 © 2017 alfiltra – Alle Rechte vorbehalten. Seite: 1 www.alfiltra.de... -
Seite 3: Ihre Enthärtungsanlage
1. Ihre Enthärtungsanlage Herzlichen Glückwunsch zu Ihrer neuen FILTRASOFT Enthärtungsanlage. Sie haben sich für ein Qualitätsprodukt aus dem Hause ALFILTRA entschieden. Ihre Enthärtungsanlage wird Sie in Zukunft mit weichem Wasser versorgen. Zunächst möchten wir Sie mit Ihrer Anlage vertraut machen. -
Seite 4: Sicherheitshinweise
(Calcium Magnesium) Umgebungstemperatur +5 bis +40°C Wassertemperatur +5 bis +30°C Betriebsdruck min./max. 2 bar / 8 bar Luftfeuchtigkeit <60% Anlagenanschluss 230 V / 24 V / 50 Hz / 5W Regeneriersalz DIN EN 973 (Lebensmittelqualität) Spritzwasserschutz nein Seite: 3 www.alfiltra.de... -
Seite 5: Gefahrenhinweise
Funktion geprüft werden. Technische Mängel oder Undichtigkeiten sind sofort durch den ALFILTRA Kundendienst beseitigen zu lassen. Nach DIN 1988 sollte das Wartungsintervall für Ihre Enthärtungsanlagen nicht mehr als 12 Monate betragen. Wir empfehlen Ihnen den ALFILTRA Wartungsservice zu nutzen. Die Wartung beinhaltet folgende Punkte: •... -
Seite 6: Installation
Fließrichtung achten (Pfeil auf der Armatur beachten). Ein eventuell vorhandener Prüf-Hahn und den Stopfen entsprechend einschrauben. Alle Ventile schließen. Verschneidung Bypass Pfeile in Fließrichtung Von der Wasseruhr Zur Hausverteilung (und Wasserfilter) Wasserfilter, Anschlussblock und Verrohrung separat erhältlich Zum Anlageneingang Vom Anlagenausgang Seite: 5 www.alfiltra.de... -
Seite 7: Steuerventil Montieren
Düsenstab aufsetzen und mit etwas Druck nach unten drücken bis die Gewinde aufeinandertreffen (Abbildung 2). Abbildung 2 Anschließend das Ventil auf das Gewinde schrauben, dabei darauf achten, dass das Ventil richtig auf dem Gewinde sitzt. Es muss sich anfangs leicht drehen Seite: 6 www.alfiltra.de... -
Seite 8: Zweiten Drucktank Verbinden
Bitte darauf achten, dass die schwarzen Dichtringe in die Fassungen eingeführt werden. Die weißen Ringe sitzen innen auf (Abbildung 3). Die Befestigung erfolgt nun mit den beidseitigen schwarzen Kunststoff-Flanschen. Die Flansche werden gegen den weißen Ring geschoben. Seite: 7 www.alfiltra.de... - Seite 9 Abbildung 4 Die Verbindung zwischen beiden Drucktanks ist relativ lose, reicht für die Dichtigkeit jedoch aus. Die Beweglichkeit soll bewusst erhalten bleiben, damit es keine Spannungen auf die Flanschsitze gibt. Bitte die schwarzen Verschraubungen nur handfest anziehen. Seite: 8 www.alfiltra.de...
-
Seite 10: Salzbehälter Verbinden
Schwimmerschalter anschließen (Abbildung 6). Die Abdeckung im Soleschacht wieder aufsetzen. Abbildung 6 und Abbildung 7 Der Soleschlauch wird durch kräftiges Drücken in das dazugehörige Anschlussstück am Solebehälter befestigt. Das Schlauchende muss dabei etwa 2 cm tief eingedrückt werden (Abbildung 6 und Abbildung 7). Seite: 9 www.alfiltra.de... -
Seite 11: Wasseranschluss
Dichtungsringen an der Anschlussarmatur anschließen. Unbedingt auf Ein- und Ausgang an der Anlage und an der Anschlussarmatur achten. Abbildung 8 Abbildung 9 Nun die beiden äußeren Absperrventile der Anschlussarmatur langsam öffnen und ebenfalls alle Verbindungen auf Dichtheit überprüfen. (Das mittlere Ventil bleibt geschlossen). Seite: 10 www.alfiltra.de... -
Seite 12: Abwasserschlauch Befestigen
Den Auslauf des Abwasserschlauches so verlegen, dass dieser nicht abgeknickt werden kann. Der Auslauf muss frei erfolgen, also nicht auf eine Schlauchtülle stecken. Es darf kein Rückstau vom Abwasser erfolgen. Wenn nicht bereits vorhanden, empfehlen wir den Einbau eines Trichtersyphons. Seite: 11 www.alfiltra.de... -
Seite 13: Inbetriebnahme
• Zwangsregeneration einstellen (werksseitig auf 7 Tage eingestellt) * NEXT up/down weiter Restkapazität vor Regeneration bitte auf 0 m³ eingestellt lassen • NEXT speichern * Wert nur bei Bedarf ändern (im Zweifel auf Werkseinstellung beibehalten) Seite: 12 www.alfiltra.de... -
Seite 14: Manuelle Regeneration
Wasserhärte erneut. Diesen Vorgang wiederholen Sie so oft, bis die gewünschte Resthärte erreicht ist. Bitte achten Sie auch hier zwischen jedem Messvorgang darauf genug Wasser abzunehmen. Ist die Resthärte korrekt, können Sie die Kontermutter wieder schließen. Seite: 13 www.alfiltra.de... -
Seite 15: Schlussbemerkungen
Wartung Ihrer Enthärtungsanlage an. Bitte kontaktieren Sie uns. Wir wünschen Ihnen viel Freude mit herrlich weichem Trinkwasser Ihr Alfiltra-Team Sind Sie zufrieden mit uns? Wir schenken Ihnen: 25 € für jede Weiterempfehlung* * Sie erhalten von uns für jede Weiterempfehlung 25 €, wenn der von Ihnen... -
Seite 16: Garantiebedingungen
1. Garantieansprüche können nur nach Vorlage der Originalrechnung oder einen entsprechenden Kaufnachweis durch den Kunden geltend gemacht werden. 2. Es liegt im Ermessen von Alfiltra, ob die Garantie durch Austausch oder durch Reparatur des Gerätes bzw. des defekten Teils erfüllt wird. Weitere Ansprüche sind ausgeschlossen.
