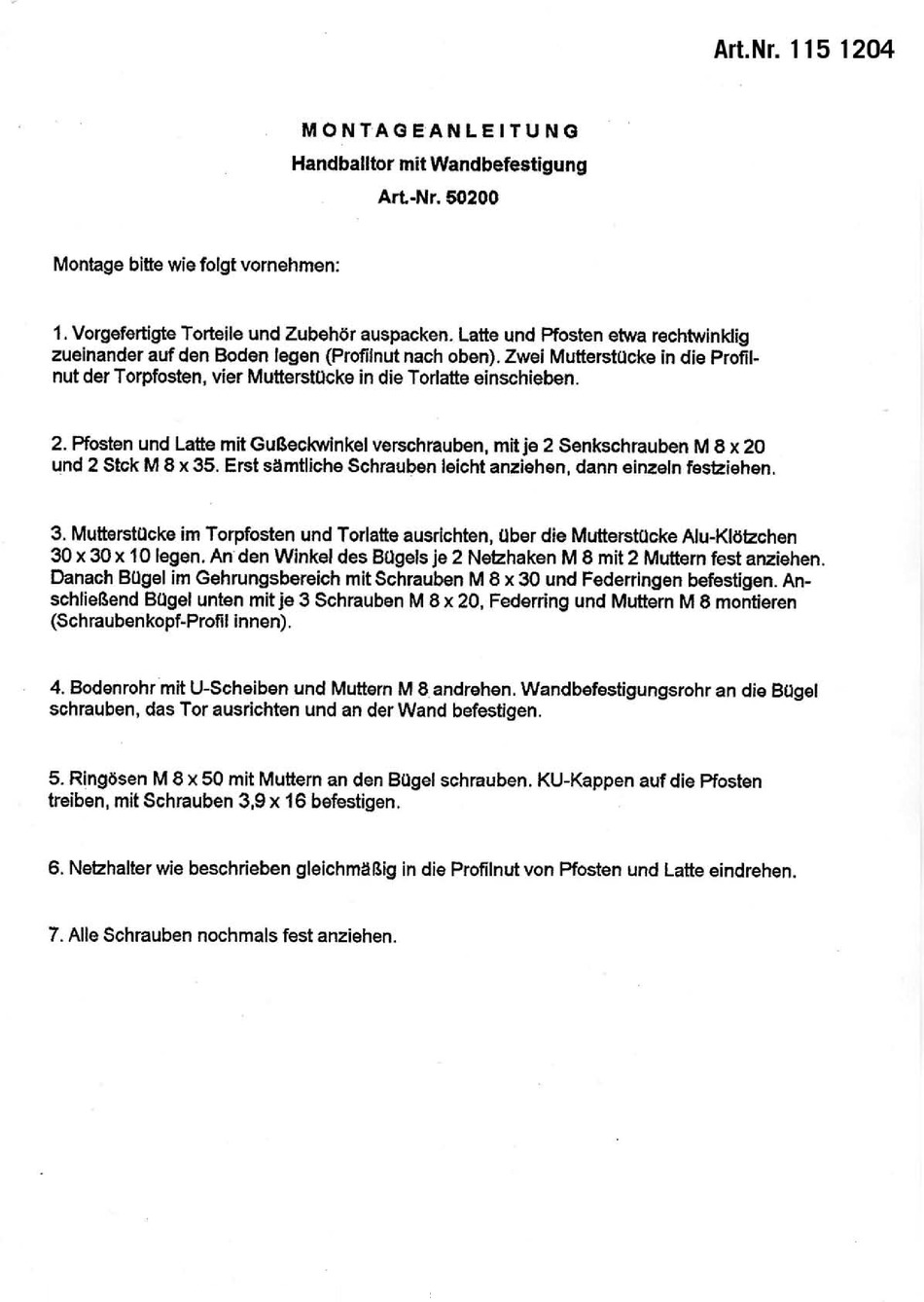

MONTAGEANLEITUNG
Handballtor mit Wandbefestigung
Art.-Nr. 50200
Montage bille wie folgt vornehmen:
1. Vorgefertigte Torteile und Zubehör auspacken. Lelle und Pfosten etwa rechtwinklig
zueinander auf den Boden legen (Profilnut nach oben). Zwei MutterstUcke in die Profil·
nut der Torpfosten, vier MutterstOcke in die Tonatte einschieben.
2. Pfosten und Lalle
m~
Gußeckwinkel verschrauben, mllje 2 Senkschrauben M 8 x 20
und 2 Stck M 8 x 35. Erst sämtliche Schrauben leicht anziehen, dann einzeln festziehen.
3. MullerslUcke im Torpfosten und Torlalle ausrichten, aber die MutterslUcke Alu-Klötzchen
3Ox3Ox 10 legen.
An
den Winkel des BOgelsje 2 Netzhaken M 8 mit2 Muttern festenziehen.
Danach BOgel im Gehrungsbereich mit Schrauben M 8 x 30 und Federringen befestigen.
An-
schließend BOgel unten mit je 3 Schrauben M 8 x 20, Federring und Muttern M 6 montieren
(Schraubenkopf-Profil innen).
4. Bodenrohr
m~
U-Scheiben und Muttern M 6 andrehen. Wandbefestigungsrohr an die BUgel
schrauben, das Tor ausrichten und an der Wand berestigen.
5. Ringösen M 6 x 50 mit Mullern an den BUgel schrauben. KU-Kappen auf die Pfosten
treiben, mit Schrauben 3,9 x 16 befestigen.
6. Netzhalter wie beschrieben gleichmäßig in die Profilnut von Pfosten und Lalle eindrehen.
7. Alle Schrauben nochmals fest anziehen.
