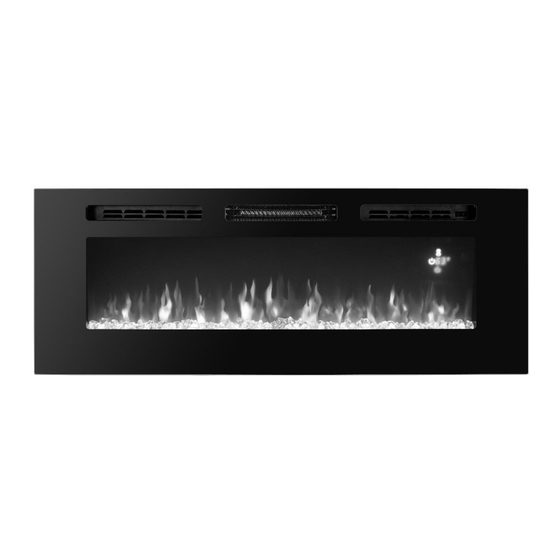

Intertek IF-40FSB Anleitung

Einbau-elektrokamin
Vorschau ausblenden
1
2
3
4
5
6
7
8
9

Werbung

Quicklinks

Diese Anleitung herunterladen

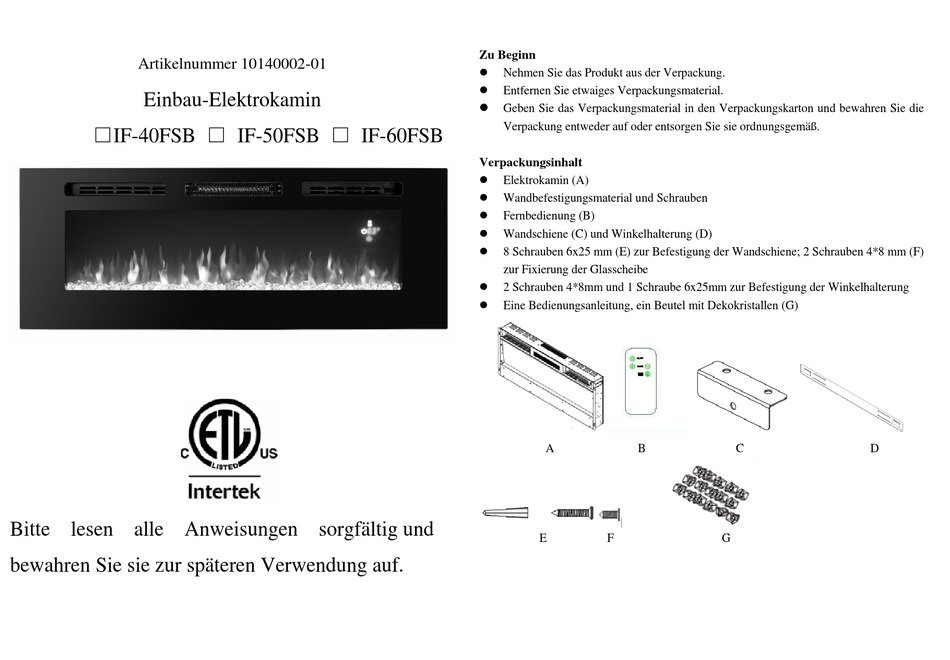

Artikelnummer 10140002-01
Einbau-Elektrokamin
□IF-40FSB □ IF-50FSB □ IF-60FSB
Bitte lesen alle Anweisungen sorgfältig und
bewahren Sie sie zur späteren Verwendung auf.
Zu Beginn
Nehmen Sie das Produkt aus der Verpackung.
Entfernen Sie etwaiges Verpackungsmaterial.
Geben Sie das Verpackungsmaterial in den Verpackungskarton und bewahren Sie die
Verpackung entweder auf oder entsorgen Sie sie ordnungsgemäß.
Verpackungsinhalt
Elektrokamin (A)
Wandbefestigungsmaterial und Schrauben
Fernbedienung (B)
Wandschiene (C) und Winkelhalterung (D)
8 Schrauben 6x25 mm (E) zur Befestigung der Wandschiene; 2 Schrauben 4*8 mm (F)
zur Fixierung der Glasscheibe
2 Schrauben 4*8mm und 1 Schraube 6x25mm zur Befestigung der Winkelhalterung
Eine Bedienungsanleitung, ein Beutel mit Dekokristallen (G)
A
B
E
F
C
D
G

Werbung

loading

Inhaltszusammenfassung für Intertek IF-40FSB

  • Seite 1  Entfernen Sie etwaiges Verpackungsmaterial. Einbau-Elektrokamin  Geben Sie das Verpackungsmaterial in den Verpackungskarton und bewahren Sie die Verpackung entweder auf oder entsorgen Sie sie ordnungsgemäß. □IF-40FSB □ IF-50FSB □ IF-60FSB Verpackungsinhalt  Elektrokamin (A)  Wandbefestigungsmaterial und Schrauben ...
  • Seite 2 Hilfreiche Hinweise vor der Montage  Bitte bewahren Sie die Verpackung auf bis Sie den Inhalt mithilfe der Teileliste auf Vollständigkeit überprüft haben.  Der Montagebeutel enthält Kleinteile, welche von Kindern fernzuhalten sind.  Um den Verlust etwaiger Kleinteile zu verhindern, empfehlen wir den Inhalt des Montagebeutels in einen Behälter zu geben.
  • Seite 3  Abb. 3 Geben Sie die Dekokristalle in das Produkt.  Bohren Sie die Löcher mit einem Nr.-6-Bohrer.  Fixieren Sie die Wandschiene mithilfe der Wanddübel und den bereitgestellten 6x25mm-Schrauben.  Geben Sie den Vorsprung auf der Rückseite des Produkts vorsichtig auf die Wandschiene bis dieser einrastet (siehe Abb.
  • Seite 4  Fixieren Sie die weißen Schrauben auf beiden Seiten (Abb. 5). Abb. 6 Abb. 8  Fixieren Sie die Glasscheibe mit zwei bereitgestellten 4*8-mm-Schrauben (Abb. 5). Manueller Betrieb  Die Tasten befinden sich rechts oben am Produkt. Die Standby-Taste muss eingeschaltet sein.
  • Seite 5 Einbaubefestigung  Entfernen Sie die Glasscheibe zuerst von dem Produkt und geben Sie anschließend das Produkt vorsichtig zu zweit in die vorgesehene Wandausbuchtung (siehe Abb. 1). Abb. 2  Platzieren Sie die Glasscheibe an der Vorderseite des Produkts und lassen Sie die Halterungen an der Glasscheibe in die Ösen links und rechts an der Vorderseite des Produkts einrasten (siehe Abb.3).
  • Seite 6 Effekt deaktiviert.  Für die niedrige Heizstufe drücken sie einmal auf die HEAT-Taste (900 W). Drücken Sie zweimal für die hohe Heizstufe (1800 W). Drücken Sie erneut, um die Heiz- Funktion zu deaktivieren.  Temperatureinstellung: Die höchste Temperatur auf dem Thermostat ist 82°F. Sie können zwischen den Thermostatstufen 62°F und 82°F wählen.

  • Seite 7: Wichtige Sicherheitshinweise

    WICHTIGE SICHERHEITSHINWEISE Um bei Gebrauch dieses Produkts die Feuer-, Stromschlag- und Verletzungsgefahr zu reduzieren, beachten Sie grundlegende Sicherheitsmaßnahmen, einschließlich der folgenden:  Schließen Sie das Produkt ausschließlich an eine Wechselstromversorgung an. Achten Sie darauf, dass die Spannungsangabe auf dem Produkt mit der Stromversorgung Für die Fernbedienung ist 1 x 3V CR2025 Lithiumbatterie erforderlich übereinstimmt.

  • Seite 8: Warn- Und Sicherheitshinweise

     Tauchen Sie das Produkt niemals in Wasser oder andere Flüssigkeiten. WARNUNG Verwenden Sie das Produkt nicht, wenn Folgendes eintritt: Wasserschaden, Schäden am Produkt, Schäden am Netzkabel, Erhitzung des Netzkabels, Rauchentwicklung oder Wechseln der LED-Leuchtmittel Hinweis: Der Feuer-Effekt dieses Produkts wird mit LED-Leuchtmitteln erzeugt. Rauchgeruch.
  • Seite 9 Störungsbehebung Störung Behebung Kein Betrieb/ keine Überprüfen Sie die Sicherung. Entlüftung Prüfen Sie die automatische Abschaltung. Kein Feuer-Effekt Lassen Sie die LED-Beleuchtung von einer qualifizierten Fachkraft prüfen. Bedeutung der durchgestrichenen Mülltonne: Entsorgen Sie elektrische Geräte nicht im Hausmüll, sondern nutzen Sie getrennte Sammelstellen.
