1.3. Beschreibung der Elemente und Verbindungen des Netzteils

Tabelle 1. Bauteile der PCB-Platte der Geräts (siehe Bild.2).
Element
[1]
[2]
[3]
[4]
[5]
[6]
[7]
Tabelle 2. Netzteil-Elemente (siehe Bild 3).
Element
[1]
[2]
[3]
[4]
[5]
[6]
[7]
PSDC08124
L1.....L8 (grüne) LED-Dioden (signalisieren Einschaltung der Sicherung)
F1...F8 Schmelzsicherungen in AUX-Kreisen (+)
IN Versorgungsanschluss der LB8/AW-Leiste
AUX1.... AUX8 Ausgänge, geteiltes terminal COM (-)
L (rote) Diode signalisiert Ausfall eines Ausgangs (Einschaltung der Sicherung)
AW
AW Ausgang signalisiert Ausfall eines Sensors, der OC-Typ (Normalstand L, Ausfall hi-
Z)
Jumper der Sicherungstypwechsel PTC/ Schmelzsicherung
Fx Fx.x
der Fx-Jumper gesetzt, die PTC-Sicherung ausgewählt
Fx Fx.x
der Fx.x,-Jumper gesetzt, die Schmelzsicherung ausgewählt

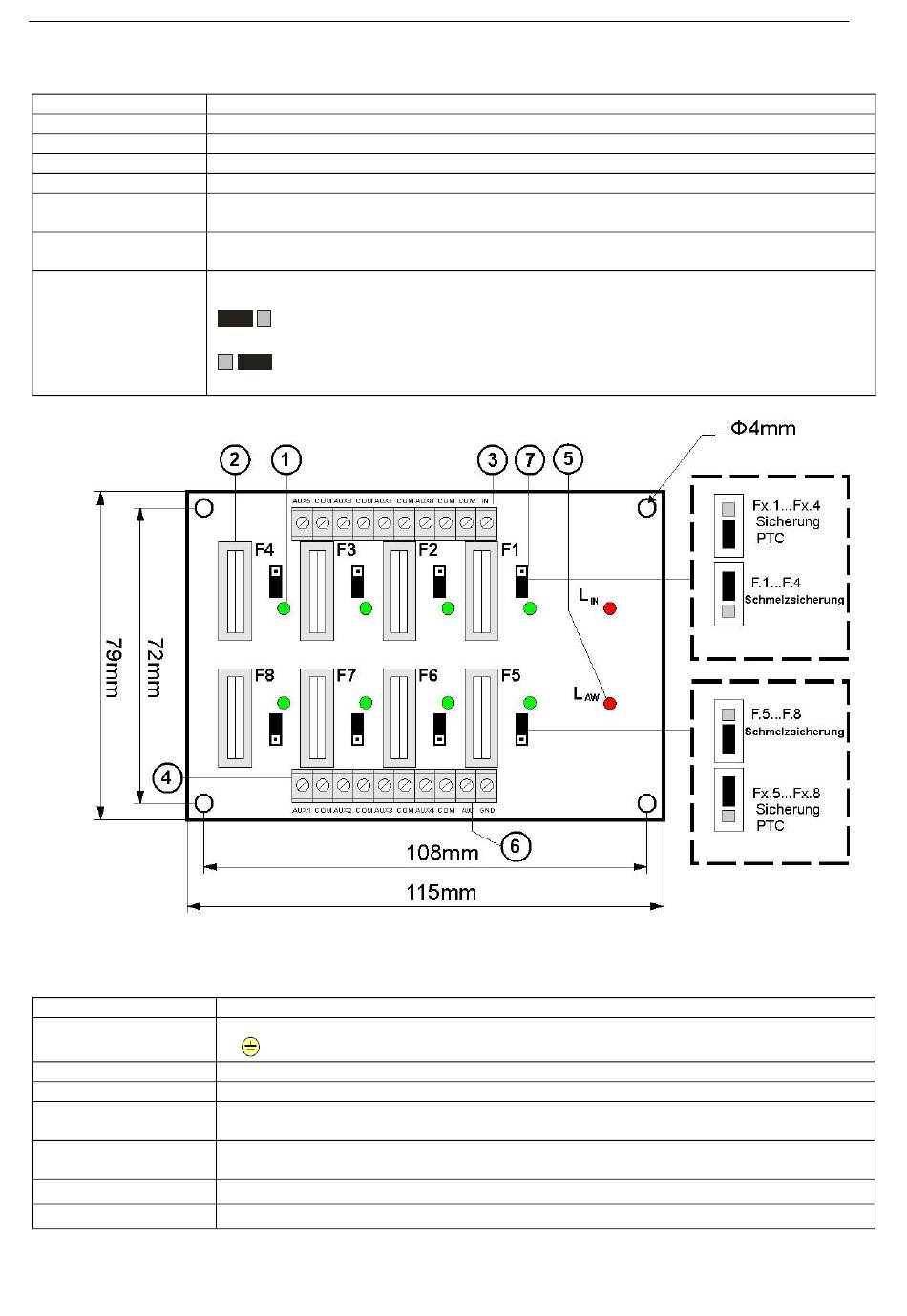

Bild. 2. Blick auf die Netzteilplatte pcb.
L-N Verbindung der Speisung 230 V AC
PE - Brandschutzverbindung
F Sicherungen in der Schaltung 230 V AC
das Modul des Netzgeräts
V das Potentiometer, Regulierung der Ausgangsspannung zwischen 12,0V und
ADJ
15,0V DC
Optische LED-Signalanlage für DC-Versorgungsstand, des Hauptmoduls des
Netzgeräts
LB8/AW Sicherungsleiste mit Versorgungsausgängen und optischer Signalanlage
Tamper, Sabotageschutzkontakt (NC)
Beschreibung
Beschreibung
3
