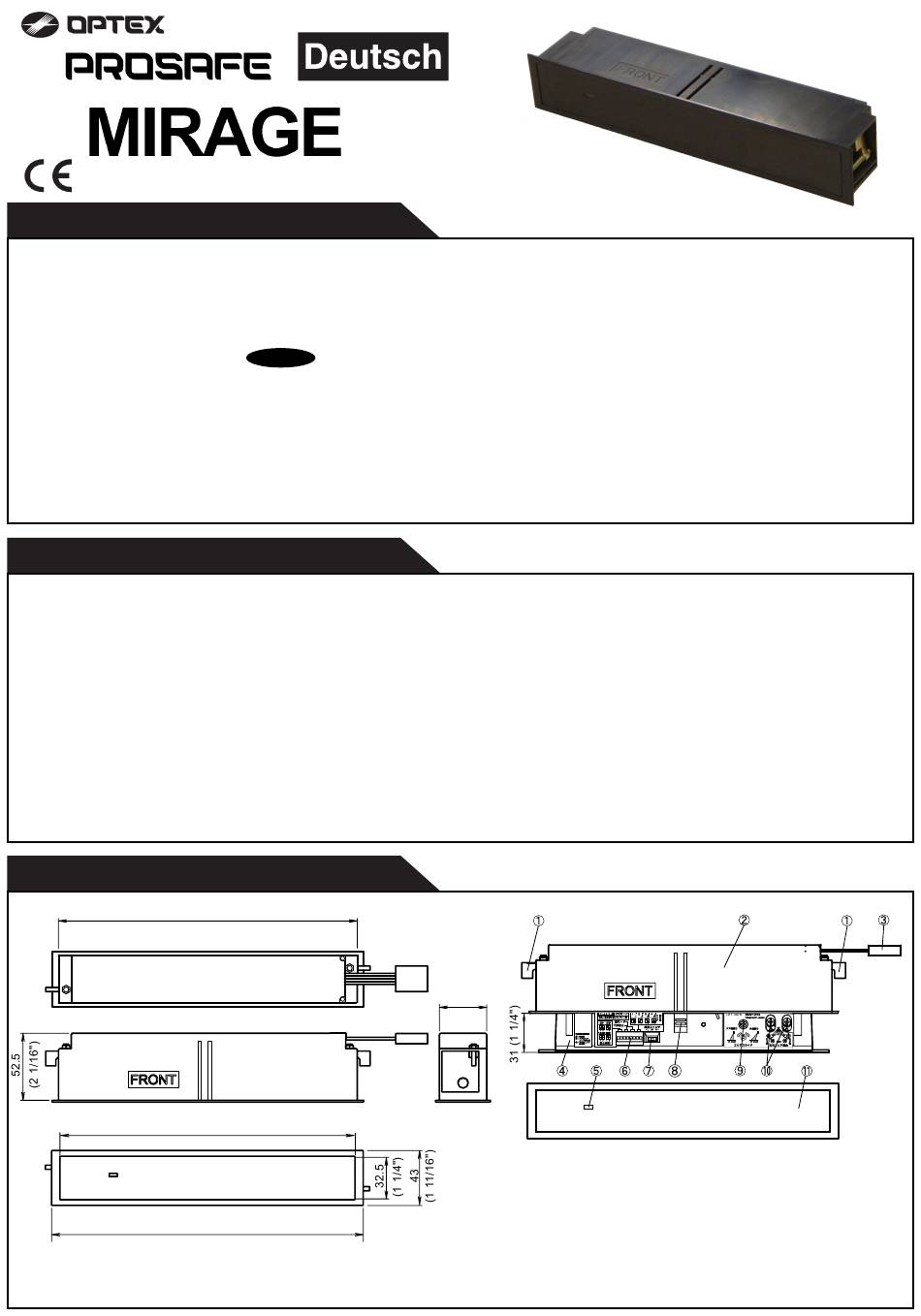

Optex PROSAFE MIRAGE Bedienungsanleitung

HERSTELLERERKLÄRUNG
Lesen Sie diese Bedienungsanleitung vor dem Gebrauch sorgfältig durch, um einen einwandfreien Betrieb dieses Optex-Sensors
sicherzustellen. Das Versäumnis, diese Bedienungsanleitung zu lesen, kann einen unsachgemäßen Betrieb des Sensors nach
sich ziehen und schwere Verletzungen oder Todesfälle verursachen. Dieses Produkt ist ein kontaktloser Aktivierungsschalter zur
Montage an der Kopfplatte der Automatiktür. Für keine anderen Verwendungszwecke einsetzen; anderenfalls können ordnungsgemäßer
Betrieb und Sicherheit nicht gewährleistet werden.
Warnhinweise:
1. Den Anweisungen (besonders
2. Beim Einstellen des Sensor-Bereichmusters sicherstellen, dass im Montagebereich keine Verkehrbewegungen stattfinden.
3. Vor dem Einschalten des Stroms die Verkabelung zwecks Vermeidung von Schäden oder Fehlfunktionen der Ausrüstungen, die
am Sensor angeschlossen sind, überprüfen.
4. Den Sensor nicht selbst zerlegen, umbauen oder reparieren; anderenfalls können Stromschläge oder eine Ausfall des Sensors
verursacht werden.
5. Den Sensor nur gemäß der beigefügten Anleitungen verwenden.
6. Sicherstellen, dass der Sensor entsprechend der örtlichen Vorschriften und den in Ihrem Land geltenden Normen montiert wird.
7. Vor Verlassen des Montagebereichs sicherstellen, dass diese Ausrüstung einwandfrei funktioniert und den Besitzer/Betreiber
des Gebäudes über die ordnungsgemäße Funktionsweise der Tür und dieses Sensors instruieren.
TECHNISCHE DATEN
Modell : MIRAGE
Farbe : Schwarz
Montagehöhe : max. 3,0 m (9'10")
Erfassungsbereich : Siehe "ERFASSUNGSBEREICH"
Erfassungstechnik : aktive Infrarotreflexion
Erfassungswinkel
: ±4°, pro Klick in 1° Schritten einstellbar
(tief/flach)
Einstellung der : 4 mit den Einstellblenden wählbare
Erfassungsbreite
Einstellungen
(Winkelseinstellung nicht möglich)
Stromversorgung
: 12 bis 30 V WS / GS
Stromentnahme
: max. 200 mA (bei 12 V WS)
Betriebsanzeige
: Grün / Bereitschaft
Rot / erste Erfassungsreihe aktiv
Orange / andere Erfassungsreihen aktiv
ABMESSUNGEN
234 (9 3/16")
229.5 (9 1/16")
244 (9 5/8")
Dikte montage-oppervlak: <26 mm (1"h)
Hinweis ) in dieser Bedienungsanleitung bei Montage und Einstellung des Sensors folgen.
mm (Zoll)
Ausgang
Relaishaltezeit
Ansprechzeit
Betriebstemperatur
Gewicht
Zubehör
* Die hier aufgeführten technischen Daten können im Sinne
von Verbesserungen ohne vorherige Ankündigung geändert
werden.
37 (1 7/16")
1: Befestigungshebel
2: Halterung
3: Anschluss
4: Hauptgerät
5: Betriebsanzeige
6: DIP-Schalter
5911760 2004.5
: Relais 1c max. 50 V 0,3 A
(max. Isolationswiderstand)
: 0,5 Sekunden
: < 0,3 Sekunden
: -20°C bis +55°C (-4°F bis 131°F)
: 260 g (9,2 oz.)
: 1 Kabel, 3 m (9'10")
1 Bedienungsanleitung
1 Bereichseinstellwerkzeug
7: Empfindlichkeitsschalter
8: Stopper
9: Bereichseinstellschraube
10: Einstellblenden für die
Bewegungsbreite
11: Erfassungsfenster
