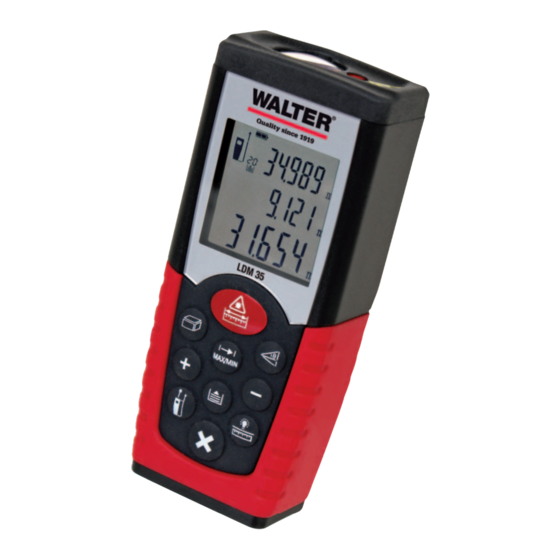

Walter LDM 35 Bedienungsanleitung
Laserdistanzmessgerät
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Kapitel
Inhaltsverzeichnis
Inhaltszusammenfassung für Walter LDM 35
- Seite 1 Bedienungs- anleitung Bitte lesen und aufbewahren Laser- Distanz- messgerät LDM 35 Art.-Nr. 33360...
-
Seite 2: Inhaltsverzeichnis
Einleitung Herzlichen Glückwunsch zum Kauf des Laser-Distanzmessgerätes LDM 35. Neben einzelnen Distanzmessungen ermöglicht das Messgerät auch das Berechnen von Flächen, Volumen und Strecken mithilfe der indirekten Pythagoras-Messfunktion. Lesen Sie die Bedienungsanleitung vollständig durch und beachten Sie vor allem die Sicherheitshinweise. Bewahren Sie die Bedienungsanleitung gut auf, sie ist bei Weitergabe des Gerätes mit weiterzugeben. -
Seite 3: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise - Kontrollieren Sie das Gerät vor jedem Gebrauch auf einwandfreien Zustand. Sollten Sie Zweifel haben, kontaktieren Sie bitte einen Fachmann oder die auf der Rückseite genannte Serviceniederlassung. - Benutzen Sie niemals ein schadhaftes Gerät. - Im Falle von Beschädigungen lassen Sie das Gerät nur von autorisiertem Fachpersonal und nur mit Originalteilen reparieren. -
Seite 4: Umgang Mit Batterien
Umgang mit Batterien Batterien können brennbare Stoffe enthalten. Bei unsachgemäßer Behandlung können sie auslaufen, sich stark erhitzen, entzünden oder ggf. explodieren. Dies kann zu Schäden am Gerät führen oder Folgen für Ihre Gesundheit nach sich ziehen. Daher beachten Sie bitte die folgenden Hinweise: - Halten Sie Kinder von Batterien fern. -
Seite 5: Technische Informationen
Technische Information Lieferumfang - Distanzmessgerät - 2x Batterien LR03/AAA; 1,5 V - Schraubendreher - Gürteltasche - Handschlaufe Tastenbezeichnung 1. Messtaste zum Einschalten des Gerätes & zum Starten der Messung 2. Flächen/Volumen-Taste zum Starten der Rechenfunktionen Flächenberechnung und Volumenberechnung 3. Indirekte Messtaste Starten der Pythagoras Messfunktion zur indirekten Streckenberechnung 4. -
Seite 6: Teilebezeichnung
Teilebezeichnung 11. Laser 12. Linse 13. Display/Anzeige 14. Batteriefachdeckel 15. Arretierung des Batteriefachdeckels mit Schraube 16. Befestigungsöse für Handschlaufe Symbole auf der Anzeige 1. Laser aktiv 2. Messstartpunkt (vorne) 3. Messstartpunkt (hinten) 4. variable Messfunktionen Flächenmessung Volumenmessung Indirekte Pythagoras Messfunktion – Bestimmung einer Strecke mit Hilfe von zwei Nebenmessungen Indirekte Pythagoras Messfunktion –... -
Seite 7: Funktionsweise
Technische Daten LDM 35 Messbereich 0,05 bis 35 m (0,15 ft bis 98 ft) Messgenauigkeit ±1,5mm (±0.06 in) Kleinste angezeigte Einheit 1 mm Messeinheiten Meter (m), Zoll (in), Fuss (ft), Zoll + Fuss (' ") Betriebstemperaturbereich 0°C bis 40°C Lagertemperaturbereich -10°C bis 60°C... -
Seite 8: Inbetriebnahme
Setzen Sie zwei neue 1,5 V LR03/AAA- Batterien ins Batteriefach ein. Achten Sie dabei auf die Polaritätsmarkierung im Batteriefach. Verpolen Sie die Batterien nicht. Schließen Sie den Batteriefachdeckel. Drehen Sie den Batteriefachdeckel anschließend mit Schraube und Schraubendreher wieder fest. Wir empfehlen stets beide Batterien gleichzeitig zu wechseln, bei der Verwendung von alten und neuen Batterien kann eine gegenseitige Entladung stattfinden. -
Seite 9: Betrieb
Betrieb Einzeldistanzmessung Mit dem Einschalten des Gerätes aktiviert sich auch der Laser. Ist der Laser jedoch nicht aktiviert, drücken Sie die Messtaste (1), um diesen zu aktivieren. Drücken Sie die Messtaste (1) erneut, um die Distanzmessung zu starten. Der Messwert wird anschließend auf dem Display angezeigt. -
Seite 10: Flächenmessung
Addition / Subtraktion Mit der Plus- und Minustaste (5, 6) ist es möglich, Messwerte miteinander zu verrechnen. Wollen Sie zwei Messwerte miteinander addieren, messen Sie zunächst eine Distanz und drücken anschließend die Plustaste (5). Danach messen Sie erneut eine Distanz. Der folgende Messwert wird nun zum vorigen dazu addiert. - Seite 11 Indirekte Pythagoras Messfunktion Die indirekte Messung errechnet besonders schwierig zu vermessende Distanzen mithilfe des Pythagoras-Satzes. Die Zielpunkte müssen horizontal oder vertikal in der Wandebene liegen. Die vorgegebene Messabfolge ist einzuhalten. Indirekte Messung – Bestimmung einer Strecke mit Hilfe von zwei Nebenmessungen - Bei der indirekten Messung ist es möglich, eine Strecke bzw.
-
Seite 12: Fehlererkennung Und Behebung
Speicher Mit Drücken der Speichertaste (7) werden die letzten 20 Messungen (Messungen oder kalkulierte Ergebnisse) in umgekehrter Reihenfolge angezeigt. Benutzen Sie die Plus- oder Minustasten (5, 6), um durch die Messwerte zu navigieren. Zum Löschen der Speicherwerte müssen Sie sich im Speichermodus befinden. Halten Sie die Speichertaste (7) gedrückt und drücken Sie zusätzlich die Löschtaste (10). -
Seite 13: Messbedingungen
Messbedingungen Messbereich Die Distanz des Messbereichs ist auf 50 Meter bzw. 35 Meter (je nach Model) limitiert. Bei Nacht oder Abenddämmerung und wenn sich das Ziel im Schatten befindet, ist die Reflektierbarkeit des Messbereiches ohne Zieltafel erhöht. Bei Tageslicht oder wenn das Ziel den Laser nur schwach reflektiert, benutzen Sie eine Zieltafel, um den Messbereich zu erhöhen. -
Seite 14: Recycling
örtlichen, in Ihrem Gebiet geltenden Vorschriften. EG-Konformitätserklärung Hiermit erklären wir, WALTER WERKZEUGE SALZBURG GmbH, Gewerbeparkstrasse 9, 5081 Anif, Austria dass das nachfolgend bezeichnete Gerät aufgrund seiner Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung, den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entspricht. - Seite 29 Istruzioni per l’uso Leggere e conservare Distanzio- metro laser LDM 35 Art. N. 33360...
- Seite 72 Service Österreich: WALTER WERKZEUGE SALZBURG GmbH Gewerbeparkstrasse 9, 5081 Anif, Austria Tel.: 0043 6246 72091-60 Fax: 0043 6246 72091-15 Email: service@walter-werkzeuge.com Service Schweiz: Walter Werkzeuge Service Center c/o M+R Spedag Group Hirsrütiweg CH-4303 Kaiseraugst Telefonnummer 00800-09348567 Email: info@zeitlos-vertrieb.de Rothenberger Ungarn KFT Gubacsi út 26...
