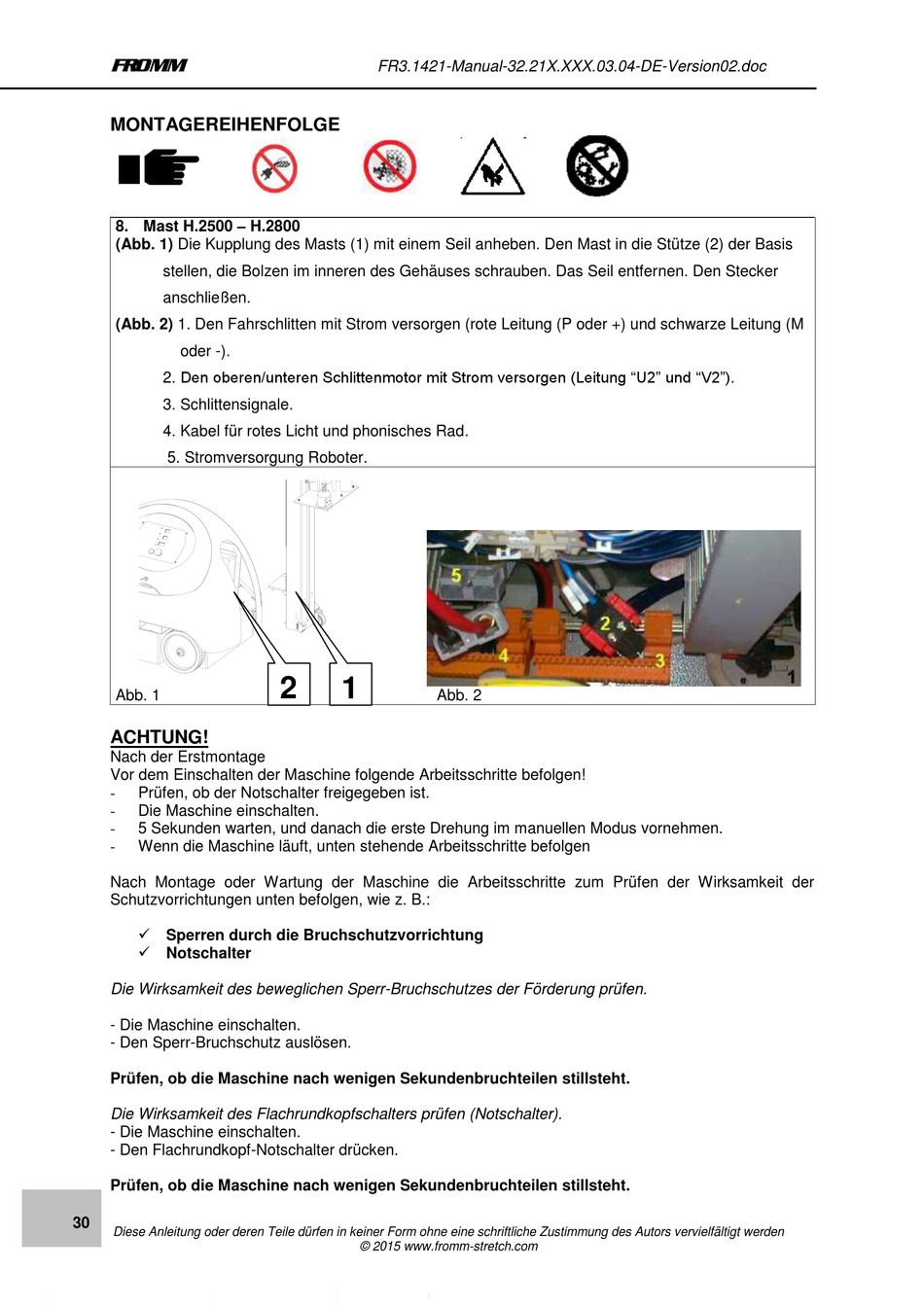

MONTAGEREIHENFOLGE
8. Mast H.2500 – H.2800
(Abb. 1) Die Kupplung des Masts (1) mit einem Seil anheben. Den Mast in die Stütze (2) der Basis
stellen, die Bolzen im inneren des Gehäuses schrauben. Das Seil entfernen. Den Stecker
anschließen.
(Abb. 2) 1. Den Fahrschlitten mit Strom versorgen (rote Leitung (P oder +) und schwarze Leitung (M
oder -).
2. Den oberen/unteren Schlittenmotor mit Strom versorgen (Leitung "U2" und "V2").
3. Schlittensignale.
4. Kabel für rotes Licht und phonisches Rad.
5. Stromversorgung Roboter.
Abb. 1
ACHTUNG!
Nach der Erstmontage
Vor dem Einschalten der Maschine folgende Arbeitsschritte befolgen!
Prüfen, ob der Notschalter freigegeben ist.
-
- Die Maschine einschalten.
5 Sekunden warten, und danach die erste Drehung im manuellen Modus vornehmen.
-
Wenn die Maschine läuft, unten stehende Arbeitsschritte befolgen
-
Nach Montage oder Wartung der Maschine die Arbeitsschritte zum Prüfen der Wirksamkeit der
Schutzvorrichtungen unten befolgen, wie z. B.:
 Sperren durch die Bruchschutzvorrichtung
 Notschalter
Die Wirksamkeit des beweglichen Sperr-Bruchschutzes der Förderung prüfen.
- Die Maschine einschalten.
- Den Sperr-Bruchschutz auslösen.
Prüfen, ob die Maschine nach wenigen Sekundenbruchteilen stillsteht.
Die Wirksamkeit des Flachrundkopfschalters prüfen (Notschalter).
- Die Maschine einschalten.
- Den Flachrundkopf-Notschalter drücken.
Prüfen, ob die Maschine nach wenigen Sekundenbruchteilen stillsteht.
30
Diese Anleitung oder deren Teile dürfen in keiner Form ohne eine schriftliche Zustimmung des Autors vervielfältigt werden
FR3.1421-Manual-32.21X.XXX.03.04-DE-Version02.doc
2 1
Abb. 2
