2. Anschluss an die Telefonanlage
Der Anschluss an Ihre Telefonanlage erfolgt an einen analogen a/b-Port der
Telefonanlage und über die im KlingelPaul vorhandene RJ-11 Buchse.
3. Anschluss, Rufnummer und Klingeldauer
Soll die Signalisierung mit einer anderen Rufnummer erfolgen oder die
Klingeldauer geändert werden, müssen die Jumper „JP2" umgesetzt werden.
3.1 Anschluss der Klingeltasten
Der Anschluss erfolgt beim KlingelPaul2-3 auschliesslich mit bis zu 3
potentialfreien Tastkontakten (Klingeltasten). Die Anschlussart „parallell zur
Klingel" wie beim KlingelPaul3-1 ist bei der 3-Tasten Version nicht möglich!
Der Anschluss erfolgt am Stecker X1 des KlingelPauls
.
(siehe Abbildung 1)

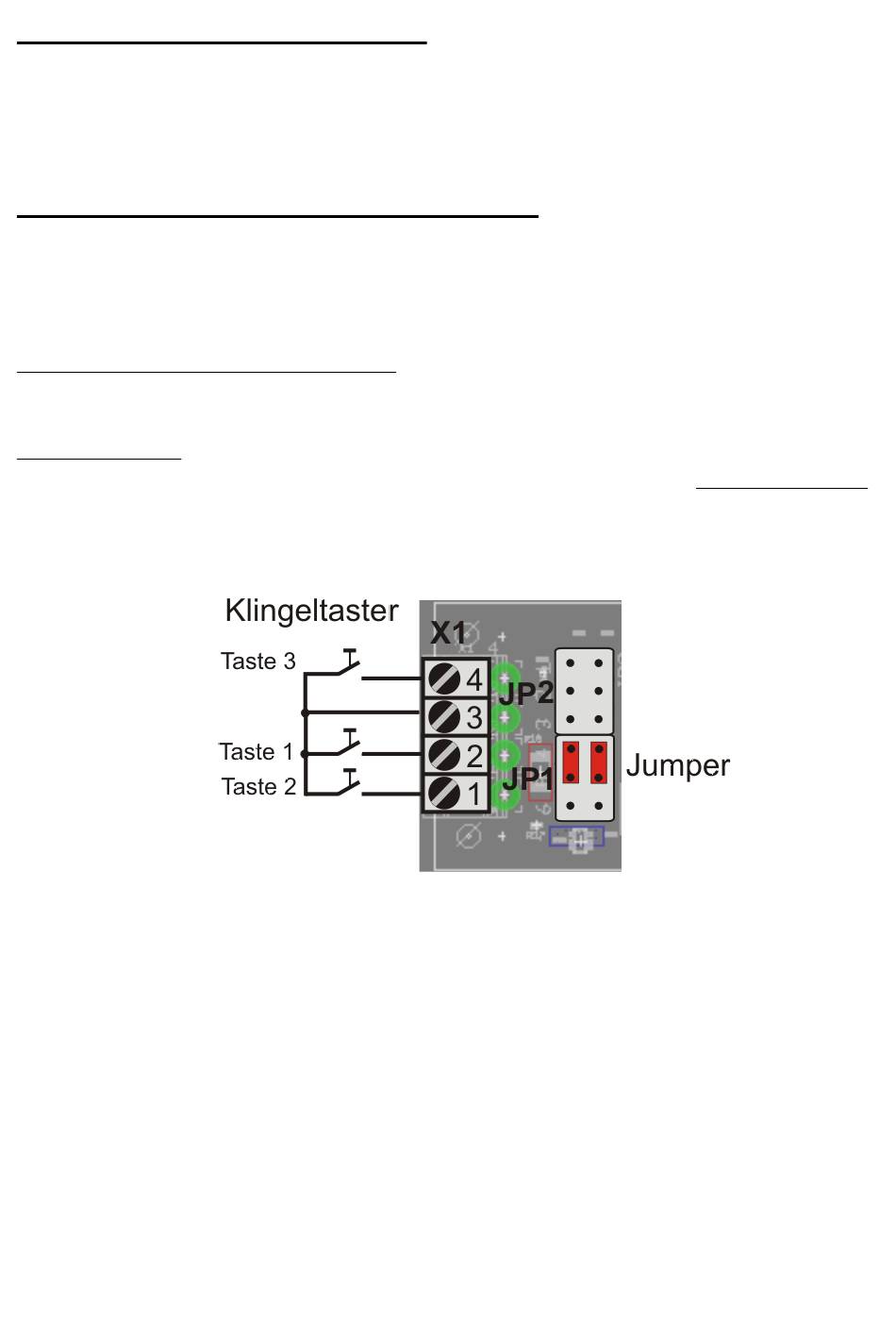

Abbildung 1
Jumper JP1 muss immer in der dargestellten Position gesetzt sein!
X1-1 - Klingeltaste 2
X1-2 - Klingeltaste 1
X1-3 - GND (Gemeinsamer Ground aller Klingeltaster)
X1-4 - Klingeltaster 3
ACHTUNG:
Die Anschaltung der Taster muss potentialfrei sein und darf
nicht mit dem Hauserdleiter verbunden sein.
NIEMALS DARF IN DIESER KONFIGURATION DER KLINGELTRAFO
ANGESCHLOSSEN WERDEN!
