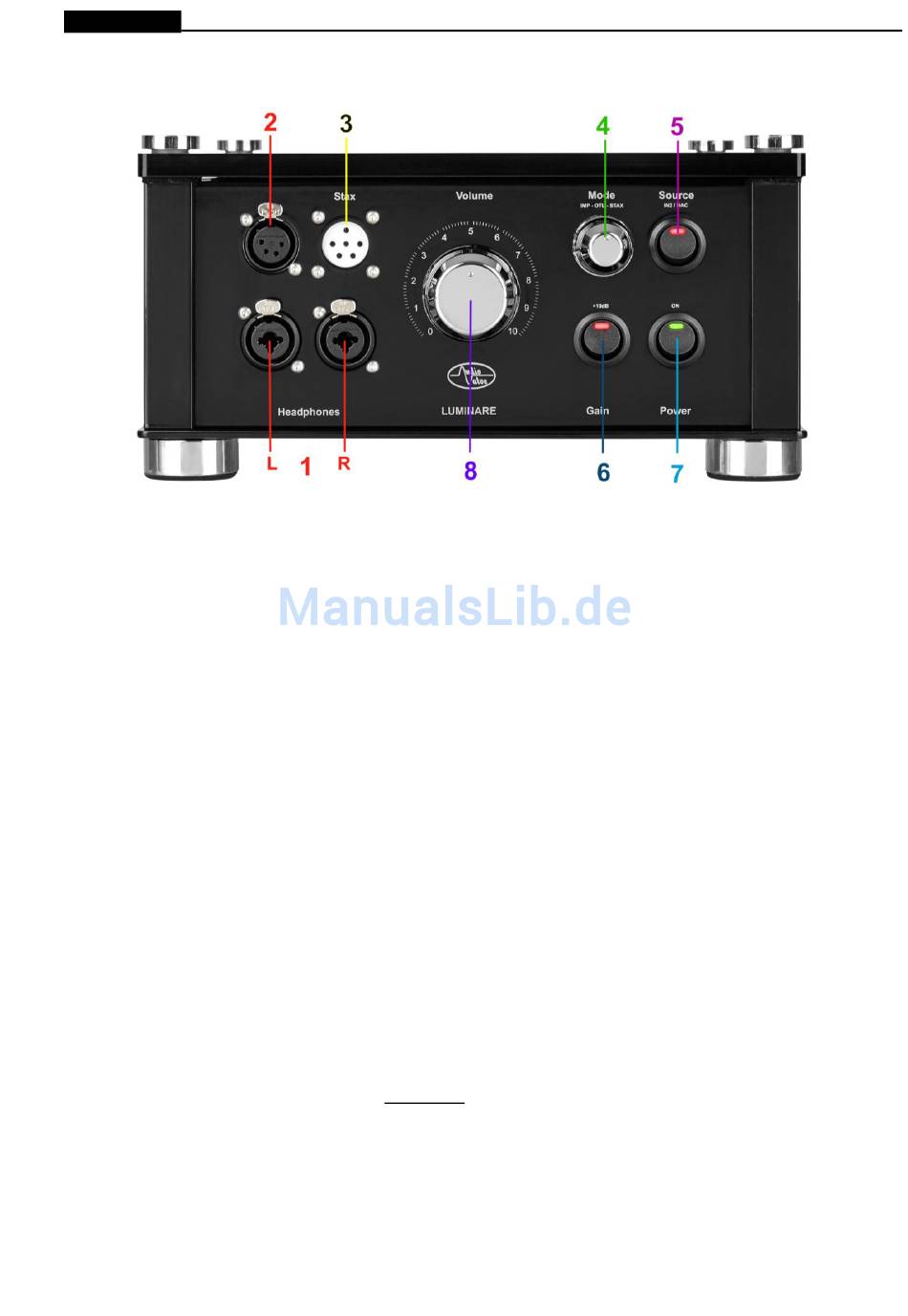

Bedienung der Wahlschalter, Stellpotis und Anschlussbuchsen (Frontseite)
Auf der linken Seite des Gerätes sehen Sie 4 Buchsen für Kopfhörer
daneben einen Mode-Schalter (4), und einen Quellenschalter
GAIN-Schalter (5).. In die unteren zwei Buchsen
gleichzeitig einstecken mit 6,3mm Klinke. In die gleichen Buchsen können Sie aber auch einen symmetrischen
Kopfhörer anschließen, dann ist die linke 3-Pol-Buchse für den linken Kanal, die rechte für den rechten Kanal.
Oben links
(1)
ist ebenfalls eine symmetrische Buchse in 4-Pol-Anschluss, wie sie in Europa üblich ist. 2x3-Pol-
Buchsen werden vorzugsweise in Amerika verwendet. Die weiße Teflon Buchse
Stax-Kopfhörer.
Stellung links IMP:
Stellung mitte OTL:
Stellung rechts Stax: Step-UP-Übertrager-Modus zum Betrieb elektrostatischer Kopfhörer Buchse weiß
Mode-Schalter
(4). Er hat drei Schaltstellungen und dient zur Anpassung an die verschiedenen Kopfhörertypen mit
ihren verschiedenen Impedanzen.
SOURCE- Schalter (5)
leuchtet eine LED auf. Ist eine DAC-Platine an Board und ein Musikserver (PC, Handy oder Tablet) angeschlossen,
blinkt diese LED auf. Sie haben dann sozusagen einen 3. Eingang
GAIN- Schalter (6)
Power-Schalter (7)
VOLUME - Regler (8)
verändern Sie Abhörlautstärke für die Kopfhörer und Lautsprecher, beginnen Sie aber stets
bei „0", denn gerade in Stellung OTL wächst die Lautstärke bei dynamischen Kopfhörer sehr schnell an und Sie
könnten Ihr Gehör oder den Kopfhörer schädigen.
Ultra Highend Kopfhörer-Röhrenverstärker_________________
Step-Down-Übertrager-Modus für niederohmige Kopfhörer (ab 8 Ohm!) oder passive
wirkungsgradstarke Lautsprecher mit einer Impedanz von ebenso. 8 Ohm an den XLR
Buchsen
(L & R)
sowie elektrostatische Kopfhörer der Marke Stax bis mittelhoher
Lautstärke (max. 108dB).
Reiner Röhrenbetrieb ohne Übertrager für Kopfhörer mit einer Impedanz >100Ohm und
einem max. Wirkungsgrad von 95dB/mWatt.
mit maximaler Lautstärke & dynamische Kopfhörer ab 32 Ohm
für zwei verschiedene Quellen, z.B. CD-Player, Tuner, DAC. Für angewählte Quelle 2
können Sie die Verstärkung des Gerätes um 10dB anheben in Stellung „+", um volle
Lautstärke auch bei sehr leisen Aufnahmen für Preamp oder Stax-Kopfhörer zu erreichen.
Für dynamische und planare Kopfhörer stets GAIN „0" verwenden!
können Sie das Gerät frontseitig Ein- und Ausschalten
(1, 2
(5)
darunter den Powerschalter und links davon den
(1)
können Sie zwei dynamische oder planare Kopfhörer
7
und3), daneben Lautstärkeregler
(3)
ist die Anschlussbuchse für
(1&2)
(8)
(3)
