Introduktion Dieses Symbol steht für Informationen und Warnungen, die Sie vor Inbetriebnahme der LEDEX™ lesen sollten. Benutzen Sie nur Original zubehör des Herstellers. Bauen Sie das Gerät nicht auseinander. Das Öffnen des Curing Lights kann zu Verletzungen und Garantieverlust führen. Reparaturen sollten nur von qualifizierten Fachkräften durchgeführt werden.

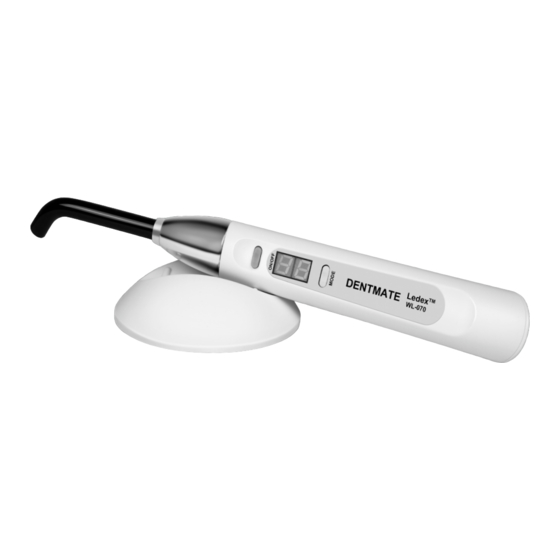

Eigenschaften der LEDEX™ 1. Die Lampe ist ausgestattet mit einer extrem hellen LED. Der Lichtwellenbereich liegt zwischen 440 und 480nm, die Lichtintensität zwischen 1000 und 1200mw/cm². Durch diese Eigenschaften ist es möglich, beinahe jedes lichtempfindliche Composite zu polymerisieren. 2. Der hochwertige Lichtleiter aus Glasfaser optimiert das Lichtleitvermögen und minimiert den Lichtverlust auf der gesamten Länge des Lichtleiters.
Konfiguration und Funktion Aufladen des Akkus: Der Akku ist bei der Auslieferung nicht vollständig aufgeladen. Laden Sie ihn vor Inbetriebnahme vollständig auf. Die Ladedauer beträgt ca. 2 Stunden. 1. Verbinden Sie das Ladekabel mit der Stromversorgung (AC100 ~ 240V) und dem LEDEX™ WL-070 Handstück. Drücken Sie die “ON/OFF” Taste. 2.
Seite 8
Konfiguration und Funktion Abschaltautomatik: Wenn die LEDEX™ nicht benutzt wird, schaltet sie sich nach 3 Minuten automatisch ab. Ändern der Behandlungszeit: Um die Behandlungszeit zu ändern, drücken Sie die “MODE” Taste: Sek. 10 –> 20 –> 30 –> 40 –> 10 –> 20 ... Sicherheitsmodus: Wenn die LEDEX™...
Reinigung und Desinfektion Das Plastikhandstück und der Blendschutz können mit einem feuchten Tuch gereinigt werden. Der Glasfaserleiter kann mit Alkohol gereinigt oder autoklaviert werden. Mit den Einweg lichtleiter hygieneschutzhüllen kann der Lichtleiter bei der Behandlung ohne Lichtintensitäts verlust geschützt werden. Bedingungen Arbeitsbedingungen 10°C ~ 40°C / 30% ~ 75% relative Luftfeuchtigkeit / 500hPa ~ 1060hPa...
Garantie Der Hersteller gewährt eine Garantie von drei Jahren ab Kaufdatum. (Ausgenommen ist der Akku, dieser hat eine Garantie von einem Jahr.) Sämtliche Reparaturen hinsichtlich Produktionsfehlern werden innerhalb dieses Zeitraumes kostenfrei durchgeführt. Ausgenommen sind dabei: 1. Schäden bzw. Defekte, die durch Fallenlassen und/oder Erschütterungen während des Transports nach Erwerb und/oder während des normalen Betriebes bzw.
Fehlerbehandlung Problem Lösung Gerät lässt sich nicht einschalten Verbinden Sie das Ladekabel und laden Sie das Gerät. Drücken Sie die “ON/OFF” Taste erneut. Display zeigt “E.r” Kontaktieren Sie Ihr Dental Depot. Display zeigt “Er” Kontaktieren Sie Ihr Dental Depot, um den Akku auszutauschen.
Seite 12
Content Introduction ....................13 Product properties ..................14 Configuration and Function ................15 Cleaning and maintenance ................17 Conditions ....................17 Warranty .......................18 Specifications ....................18 Troubleshooting ....................19 Package contents 1 x LEDEX™ WL-070 hand piece 1 x power supply (input AC100~240V, 50/60Hz, output DC5V/2A) 1 x optical fiber light guide rod (Ø 8mm) 1 x filter 20 x light curing probe 1 x user manual...
Introduction This icon marks warnings or information that should be read before using your product to prevent damage or possible injury. Use only the authorized parts provided for the purpose to maintain compliance with product regulations. Do not disassemble. Touching the product’s internal parts could result in injury.
Product properties 1. The light has been manufactured with a super-high luminosity LED. The light wavelength is between 440 and 480nm, and the intensity is from 1000 to 1200mw/cm². These characteristics enable the light to polymerize almost all photosensitive composite resins. 2.
Configuration and Function Charging the Battery: The battery is not fully charged when shipped. Before use, please charge the battery. Charging time: ± 2 hours. 1. Connect the power supply to AC100~240V socket and plug the connector to LEDEX WL-070 hand piece. Push the ON/OFF button to turn on the LEDEX WL-070 handpiece.
Seite 16
Configuration and Function Auto-sleep: LEDEX WL-070 will go into sleep-mode after three minutes of inactivity. The display will be turned off. Changing the timer mode: Push the MODE button, the time can now be adjusted to: 10 –> 20 –> 30 –> 40 –> 10 –> 20 ... Safety-mode: Whenever the LEDEX WL-070 is used frequently and/or for long periods...
Cleaning and maintenance Cleaning and disinfection: The plastic of the handpiece and filter may be cleaned with a wet cloth. The optical light guide rod and eye protection shield may be cleaned with alcohol or disinfected in an autoclave for disinfection (134˚C/75 psi for maximum result).
Warranty DENTMATE TECHNOLOGY Co., Ltd. warrants the product of manufacturing defects for a period of 1 year from date of purchase, this being deemed the date of the invoice. It will repair or replace at its own discretion all equipment failures due to manufacturing defects.
Troubleshooting problem solution Can’t turn on the hand piece Please plug-in the power supply and charge the battery, then push the ON/ OFF button again Display show “E.r” Please call your qualified technician Display show “Er.” Please call your qualified technician to replace it with a new battery Display show “OH”...
Seite 20
Dentmate Technology CO., LTD 8F, No.8-11, Sec. 1, Zhongxing Road, Wugu Township, Taipei County, 24872 Taiwan...
